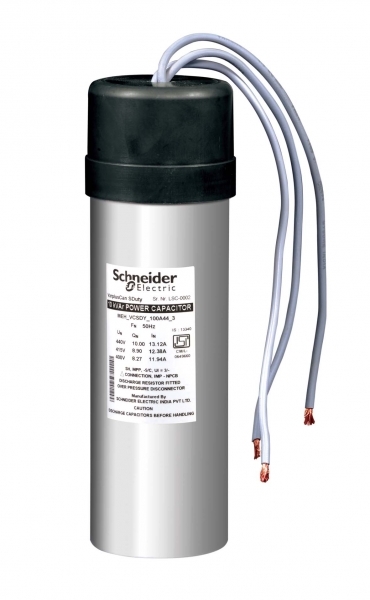

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Конденс. EasyCan 15 кВАр 440В
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Конденсатор EasyCan 15 кВАр 440В. серия продукта: EasyCan<br /> - тип устройства или его аксессуаров: конденсатор<br /> - название серии: EasyCan<br /> - уровень и lt;= 10 %<br /> - номинальная реактивная мощность: 440 В<br /> - 60 Гц : 18 кВАр, 440 В<br /> - 50 Гц : 15 кВАр. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Относительная влажностьданные поставщика | 95-95 % |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -25-55 °C |
| Степень защиты ipданные поставщика | IP20 |
| Температурный классданные поставщика | D |
Электрические и световые параметры 13
| ЕмкостьEF000364 | 82.2 мкФ |
|---|---|
| Номин. напряжениеEF005127 | 440...440 В |
| максимальный долговременный токданные поставщика | 1.5 x In |
| Диэлектрикданные поставщика | металлизированная полипропиленовая пленка с напылением из Zn/Al сплава, |
| Допустимое отклонение емкостиданные поставщика | - 5 % ... 10 % |
| Макс. допустимое напряжениеданные поставщика | 1,1 x Un (8 часов в сутки) |
| Номинальная реактивная мощностьданные поставщика | 15 кВАр 440 В 50 Гц 18 кВАр 440 В 60 Гц |
| Номинальное напряжениеданные поставщика | 440-440 В Переменный ток 50/60 Гц |
| Потери в диэлектрикеданные поставщика | < 0.2 Вт/квар |
| Потери мощностиданные поставщика | < 0,5 Вт/кВар |
| Проверка напряженияданные поставщика | 2,15 x Un Переменный ток между выводами для 10 с = 660 В - 6 кВ Переменный ток между выводами и корпусом для 10 с |
| Пусковой токданные поставщика | 200 x In |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 1
| Исполнение монтажаданные поставщика | вертикальный |
|---|
Монтаж и подключение 3
| С втычными контактамиEF003783 | Да |
|---|---|
| Соединения – клеммыданные поставщика | клеммы CLAMPTITE |
| Тип установкиданные поставщика | внутренн. установка |
Классификация и назначение 3
| Серияданные поставщика | EasyCan |
|---|---|
| Стандартыданные поставщика | IEC 60831-2 IEC 60831-1 |
| Тип продуктаданные поставщика | конденсатор |
Прочие характеристики 5
| Maximum switching operation per yearданные поставщика | 5000 |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Название серииданные поставщика | EasyCan |
| Пропиткаданные поставщика | без ПХБ биоразлагаемая смола биоразлагаемая |
| Срок службы в часахданные поставщика | 100000 ч |
Размеры и упаковка
Изделие
| ДиаметрEF000551 | 75 мм |
|---|---|
| ДлинаEF001438 | 308 мм |
| Вес неттоданные поставщика | 1.3 кг |
| Высота над уровнем моряданные поставщика | 2000 м |
| Диаметрданные поставщика | 75 мм в единицах производителя |
