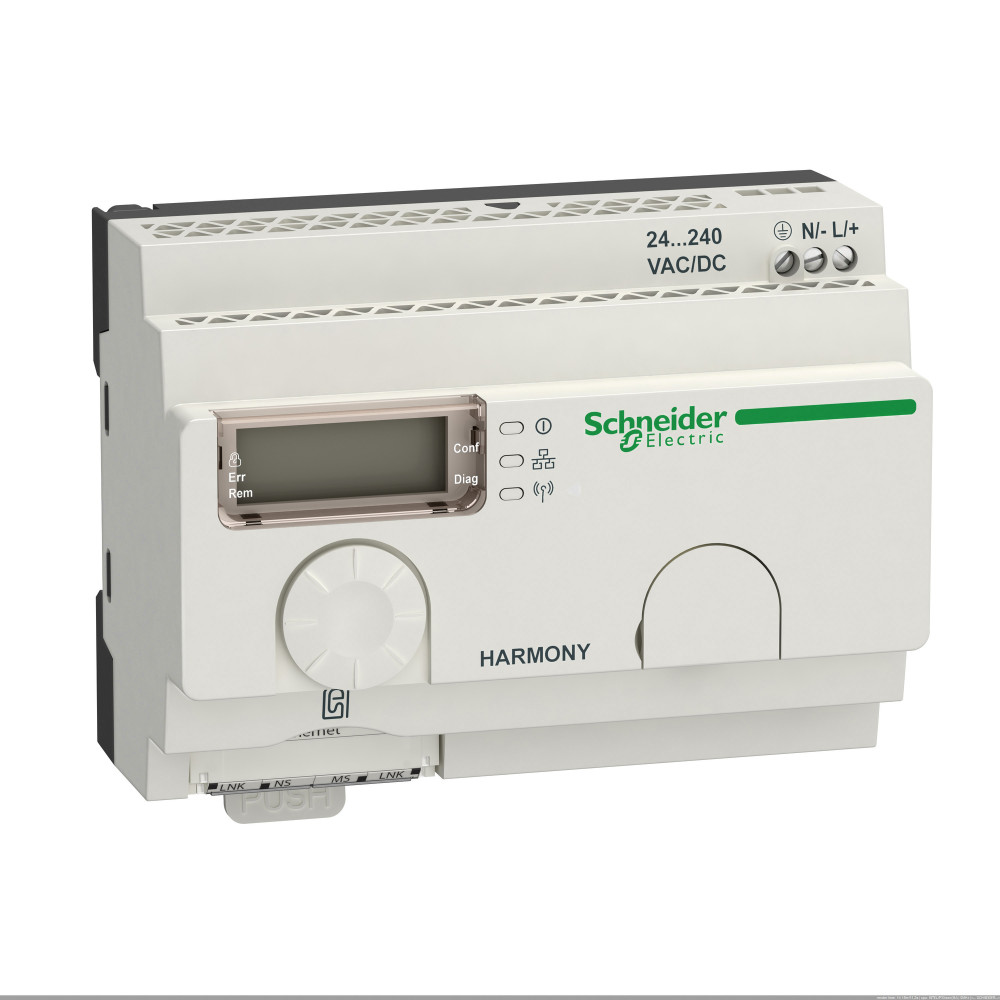

ПРИЕМНИК ДЛЯ БЕСПР. КНОПКИ, СЛОТ ДЛЯ ПОДКЛ. МОДУЛЯ КОММУНИКАЦИИ ETHERNET

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Относительная влажностьданные поставщика	90-90 % в -25-55 °C, без образования конденсата в соответствии с ETSI EN 300 440-1
Степень защиты ipданные поставщика	IP20 в соответствии с МЭК 60529 (корпус) IP20 (зажимы)
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика	10 мс
Температура окружающей среды при храненииданные поставщика	-40-70 °C

Электрические и световые параметры 11

Тип электрич комплектующихEF005722	Прочее
Номинальное импульсное напряжениеданные поставщика	4 кВ
Номинальное кратковременно выдерживаемое напряжение промышленной частотыданные поставщика	1,5 кВ 50 Гц в соответствии с EN/IEC 60947-5-1
номинальное напряжение сетиданные поставщика	24...240 В пер./пост. ток 50/60 Гц - 10...10 %
Потребляемая мощность, втданные поставщика	4 Вт пер./пост. тока
Протокол порта обмена даннымиданные поставщика	Modbus/TCP client application, with ZBRCETH module
Частота передачиданные поставщика	2405-2480 МГц
Частота тока цепи управленияданные поставщика	50...60 Hz +/- 10 %
Электрическая прочность изоляцииданные поставщика	3000 В между входом и выходом пер. ток 4250 В между входом и выходом Постоянного тока 1500 В между входом и землей пер. ток 2150 В между входом и землей Постоянного тока
Электрическое соединениеданные поставщика	1-жильный кабель 0.2-4 мм² - AWG 24...AWG 12 - жесткий кабель - Без наконечника в соответствии с IEC 60947-1 2-жильный кабель 0.2-1.5 мм² - AWG 24...AWG 16 - жесткий кабель - Без наконечника в соответ
Электромагнитная совместимостьданные поставщика	тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (дифференциальн. режим) в соответствии с IEC 61000-4-5 тест на стойкость к импульсному перенапряжению 1,2/50 мкс -

Материалы и конструкция 1

Материал корпусаданные поставщика	самозатухающий пластик

Монтаж и подключение 2

Монтажная опораданные поставщика	35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715 монтажная плата
Тип встроенных клеммданные поставщика	Ethernet Modbus TCP/IP RJ45 сеть Modbus TCP, 10, 100 Мбит/с, 2 витых пары

Механические характеристики 2

Момент затяжкиданные поставщика	0.35-0.4 Н-м в соответствии с EN/IEC 60947-1 3.09-3.54 фунт силы на дюйм в соответствии с EN/IEC 60947-1
Ударопрочностьданные поставщика	10 gn (продолжительность = 16 мс) для 6000 ударов в соответствии с IEC 60068-2-27

Классификация и назначение 6

Тип механических комплектующихEF005994	Прочее
Серияданные поставщика	Harmony
Специальная область применения продуктаданные поставщика	Wireless Schneider Electric devices ecosystem
Стандартыданные поставщика	ETSI EN 300 328 EN/IEC 61131-2 CSA C22.2 № 14 ETSI EN 300 440-2 UL 508 EN/IEC 60950-1 EN 62311
Тип антенныданные поставщика	интегральная
Тип продуктаданные поставщика	Harmony Hub Wireless/Ethernet gateway

Прочие характеристики 18

Виброустойчивостьданные поставщика	+/- 3,5 мм (f = 5-14 Гц) в соответствии с IEC 60068-2-6 1 gn (f = 5-150 Гц) монтаж на панели в соответствии с IEC 60068-2-6 2 gn (f = 8-150 Гц) на DIN-рейке в соответствии с IEC 60068-2-6
Выдерживаемая импульсная помехаданные поставщика	1 кВ дифференциальн. режим в соответствии с IEC 61000-4-5 2 кВ общий режим в соответствии с IEC 61000-4-5
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директивыданные поставщика	2004/108/EC - электромагнитная совместимость 1999/5/EC - директива R&TTE 2006/95/EC - директива по низкому напряжению
Защита от короткого замыканияданные поставщика	16 А автом. выкл. GB2
Коэффициент усиления антенныданные поставщика	0 дБ
Краткое название устройстваданные поставщика	ZBRN1
Макс. дальность обнаруженияданные поставщика	100 м В свободном поле 250 м if a relay antenna is located between the transmitter and Harmony Hub 60 м if an external antenna is connected to Harmony Hub 25 м with Harmony Hub installed in a metal ho
Оборудование для хранения данныхданные поставщика	SD-карта
Отключающая способностьданные поставщика	15 Вт 750 В·А
Порт ethernetданные поставщика	10BASE-T/100BASE-T
Рабочее положениеданные поставщика	любое положение
Светодиодный индикатор состоянияданные поставщика	1 светодиод зеленый для питание включено 1 светодиод желтый для сеть обмена данными 5 светодиодов красный для Функциональный режим: 1 светодиод зеленый и желтый для Сигнал приема
Сертификатыданные поставщика	C-Tick CCC CSA ГОСТ UL CE
Соглашение по радиооборудованиюданные поставщика	ANATEL, Тип III в соответствии с ETSI EN 301 489-3 FCC, Категория 2 в соответствии с ETSI EN 300 440-1 ICASA RSS, Категория 1 в соответствии с ETSI EN 300 440-1 SRRC
Степень загрязненияданные поставщика	2 в соответствии с IEC 60664-1
Топологияданные поставщика	устройства, соединенные шлейфом или звездой
Функция модуляданные поставщика	Zigbee green power gateway

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.26 кг
Высота над уровнем моряданные поставщика	0...2000 м
Высота храненияданные поставщика	0-3000 м
Максимальная длина кабеля между устройстваданные поставщика	1000 м
