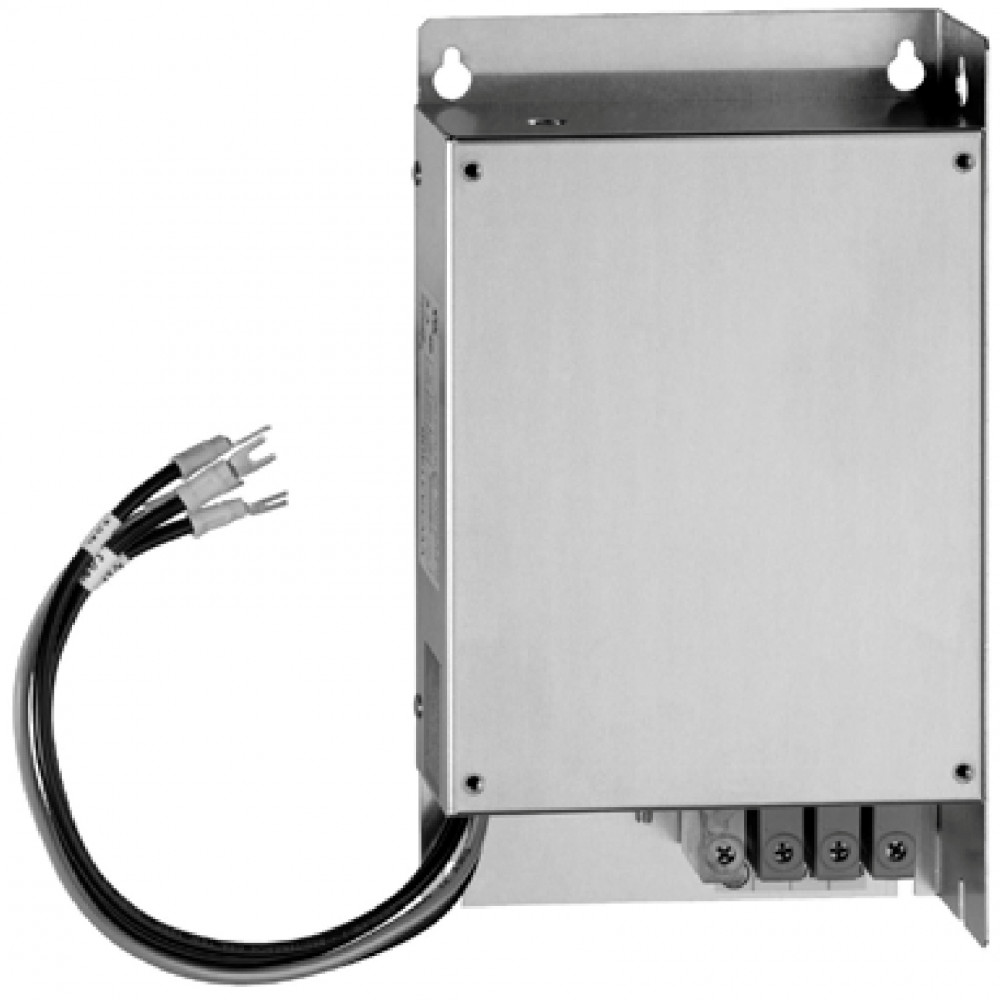

Изображение может отличаться от конкретного исполнения.
Schneider Electric
S6 ЭМС ФИЛЬТР
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>S6 ЭМС ФИЛЬТР<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Относительная влажностьданные поставщика | 0-93 % в соответствии с IEC 68-2-3 |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -10-50 °C |
| Степень защиты ipданные поставщика | IP20 IP41 (верхняя часть) |
| Температура окружающей среды при храненииданные поставщика | -40-65 °C |
Электрические и световые параметры 5
| Номинальное напряжение сетиданные поставщика | 200-240 В 380-500 В |
|---|---|
| номинальный токданные поставщика | 90 А |
| Ток утечкиданные поставщика | 60 мА в 400 В 50 Гц 33 мА в 400 В 50 Гц 40.6 мА в 480 В 60 Гц 84.5 мА в 480 В 60 Гц |
| Число фазданные поставщика | трехфазный |
| Электрическое соединениеданные поставщика | зажим 50 mm² AWG 0 |
Механические характеристики 2
| Момент затяжкиданные поставщика | 6 Н·м |
|---|---|
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 5
| Тип компонентаEF000215 | Фильтр |
|---|---|
| Серияданные поставщика | Altivar |
| Специальная область применения продуктаданные поставщика | входной фильтр радиопомех |
| Стандартыданные поставщика | EN 133200 EN/IEC 61800-3 |
| Тип продуктаданные поставщика | входной фильтр помех |
Прочие характеристики 6
| Виброустойчивостьданные поставщика | 1 gn (частота= 13-150 Гц) в соответствии с IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6 |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Совместимость продуктаданные поставщика | ATV212HU22N4 ATV212HU30N4 ATV212HD22M3X ATV61HD18M3X ATV61HD22M3X ATV61HD22N4 ATV71HD18M3X ATV71HD22M3X ATV71HD22N4 ATV71WD22N4 |
| Совместимость серий продуктаданные поставщика | Altivar 71 Altivar 212 Altivar 61 |
| Тепловые потериданные поставщика | 13.5 Вт для ATV21HD30N4 27.1 Вт для ATV21HD22M3X 7.3 Вт для ATV21HD22N4 34 Вт для приводы с регулируемой скоростью 200...240 В~ ATV61/ATV71 11 Вт для приводы с регулируемой скоростью 380...240 В~ ATV6 |
| Точностьданные поставщика | 0.1 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 15 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 4 шт. | 0.8 × 0.6 × 0.735 м | 91 | 0.3528 | — |
