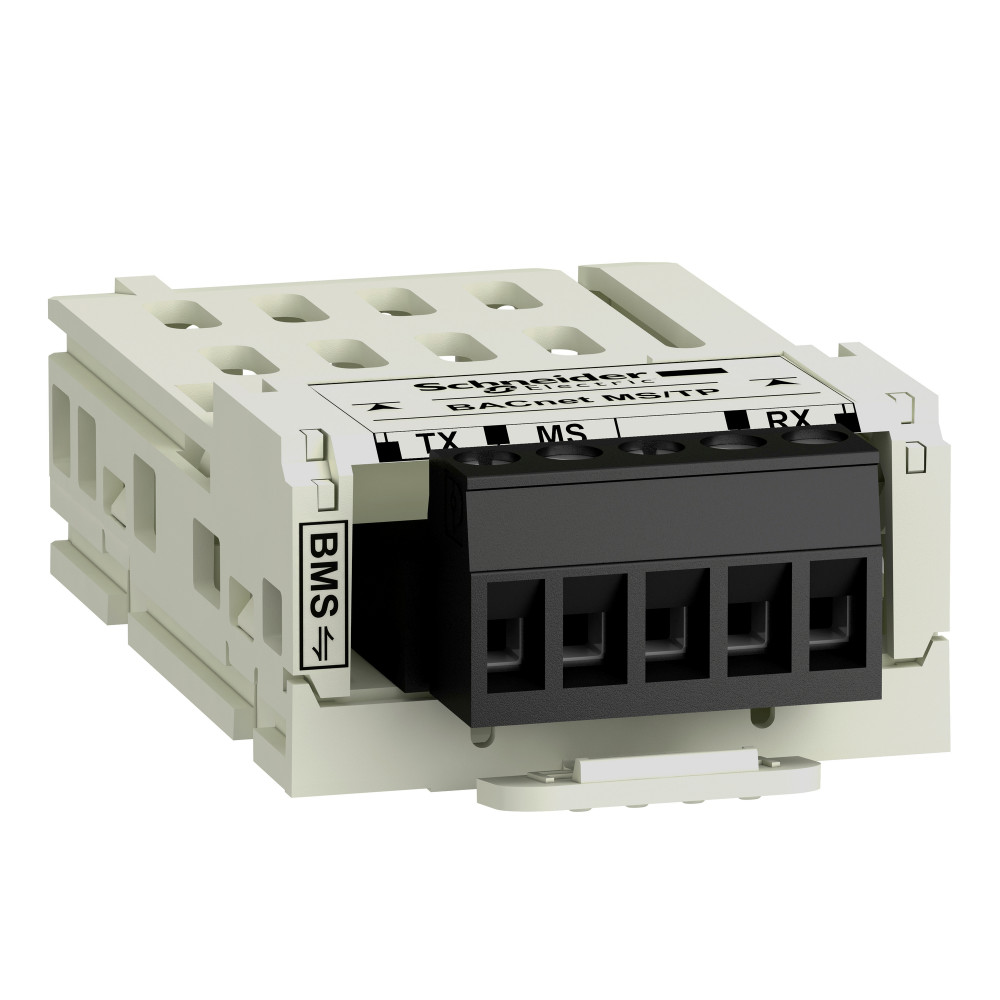

Коммуникационный модуль BACnet MS/TP

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Относительная влажностьданные поставщика	5-95 % без образования конденсата
Поддерживаемая среда передачиданные поставщика	2 витых пары
Рабочая температура окружающей средыданные поставщика	-20-65 °C
Степень защиты ipданные поставщика	IP20
Температура окружающей среды при храненииданные поставщика	-25-70 °C

Электрические и световые параметры 2

Электрическое соединениеданные поставщика	клеммный блок с винтовыми зажимами 5-контактный съемный блок клемм, BACnet MS/TP
Электромагнитная совместимостьданные поставщика	электромагнитная совместимость в соответствии с EN/IEC 61000-6-1 электромагнитная совместимость уровень 2 в соответствии с EN/IEC 60730-1 электростатический разряд уровень 3B в соответствии с МЭК 6100

Механические характеристики 1

Ударопрочностьданные поставщика	15 gn для 11 мс

Классификация и назначение 5

Тип компонентаEF000215	Прочее
Серияданные поставщика	Altivar
Тип дисплеяданные поставщика	1 светодиод для проверка наличия обрывов в катушке 1 светодиод для производится передача 1 светодиод для производится прием (RX) 1 светодиод для состояние модуля
Тип продуктаданные поставщика	модуль связи
Тип сети обмена даннымиданные поставщика	RS485

Прочие характеристики 8

Виброустойчивостьданные поставщика	1,5 мм (f = 3-13 Гц) 1 mm (f = 13-23 Гц) 2 gn (f = 13-150 Гц)
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Коммуникационный портданные поставщика	BACnet MS/TP
Сертификацияданные поставщика	BTL CSA UL 508 UL 873
Скорость передачиданные поставщика	9,6, 19,2, 38,4, 76,8 кбит/с
Служба обмена даннымиданные поставщика	AV, BV, MSV для BACnet MS/TP Уведомление COV
Совместимость продуктаданные поставщика	ATV600
Совместимость серий продуктаданные поставщика	Altivar Process Modular Altivar Process ATV600

Размеры и упаковка

Изделие

Вес неттоданные поставщика	0.035 кг
Высота над уровнем моряданные поставщика	0...2000 м
Высота храненияданные поставщика	0-3048 м
