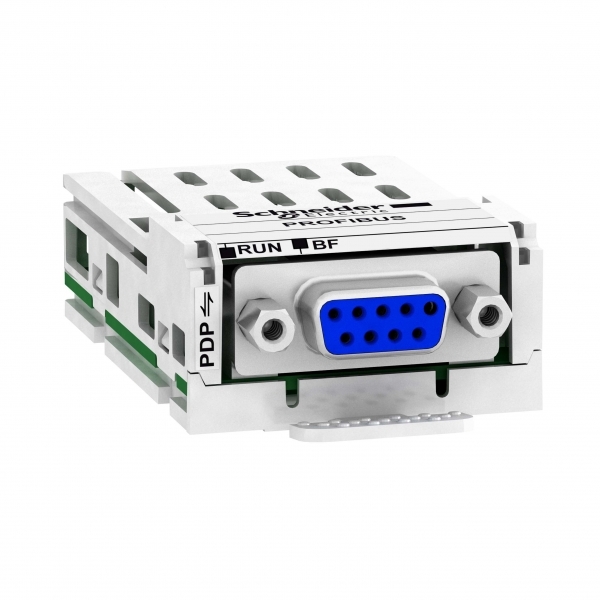

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОММУНИКАЦ КАРТА PROFIBUS ATV32 LXM 32
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Этот коммуникационный модуль обеспечивает встраивание привода в сеть управления процессами Profibus. Его легко монтировать и демонтировать с приводов Altivar благодаря модульной выдвижной конструкции. Он совместим с устройствами Altivar Process ATV600 (ATV630, ATV650), Altivar Process ATV900 (ATV930, ATV950), Lexium 32, Altivar Easy 610, Altivar 32, Altivar Machine ATV340 и Altivar Machine ATV320.Благодаря съемному модулю можно принимать решение о протоколе связи в последний момент, а управление проектом установки становится намного проще.<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 2
| Протокол порта обмена даннымиданные поставщика | Profibus DP V1 |
|---|---|
| Электрическое соединениеданные поставщика | 1 розетка SUB-D 9 |
Классификация и назначение 6
| Тип компонентаEF000215 | Коммуникационный модуль |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Altivar |
| Стандартыданные поставщика | IEC 61800-7-201 (CiA 402) |
| Тип дисплеяданные поставщика | 1 светодиод для RUN 1 светодиод для отказ шины (BF) |
| Тип продуктаданные поставщика | модуль связи |
Прочие характеристики 8
| Адресацияданные поставщика | 1...126 конфигурируемых графическим терминалом/ПО SoMove уставки конфигурации |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Профиль шиныданные поставщика | PROFIdrive CiA 402 |
| Скорость передачиданные поставщика | 9,6 кбит/с...12 Mбит/с |
| Служба обмена даннымиданные поставщика | 4 телеграммы с изменяемой конфигурацией отображение в памяти данных о процессе от главного устройства Управление параметрами в соответствии с PROFIdrive V4.1 Несколько режимов отправки сообщений DP V1 |
| Совместимость продуктаданные поставщика | Lexium 32 |
| Совместимость серий продуктаданные поставщика | Altivar 32 Altivar Machine ATV340 кроме приводов Sercos Altivar Easy 610 Lexium 32 Altivar Process ATV900 Altivar Process ATV600 Altivar Machine ATV320 Altivar Process Modular |
| Функция аварийной сигнализацииданные поставщика | Данные диагностики со статусом VSD Хост-диск, управляют которым два главных компьютера (MS0 и MS1) Стандартная идентификация и запросы на техническое обслуживание |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 100 шт. | 0.4 × 0.3 × 0.3 м | 6.798 | 0.036 |
-
TRANSPORTING
- В упаковке
- 100 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 6.798
- Объём, м³
- 0.036
- EAN / GTIN
