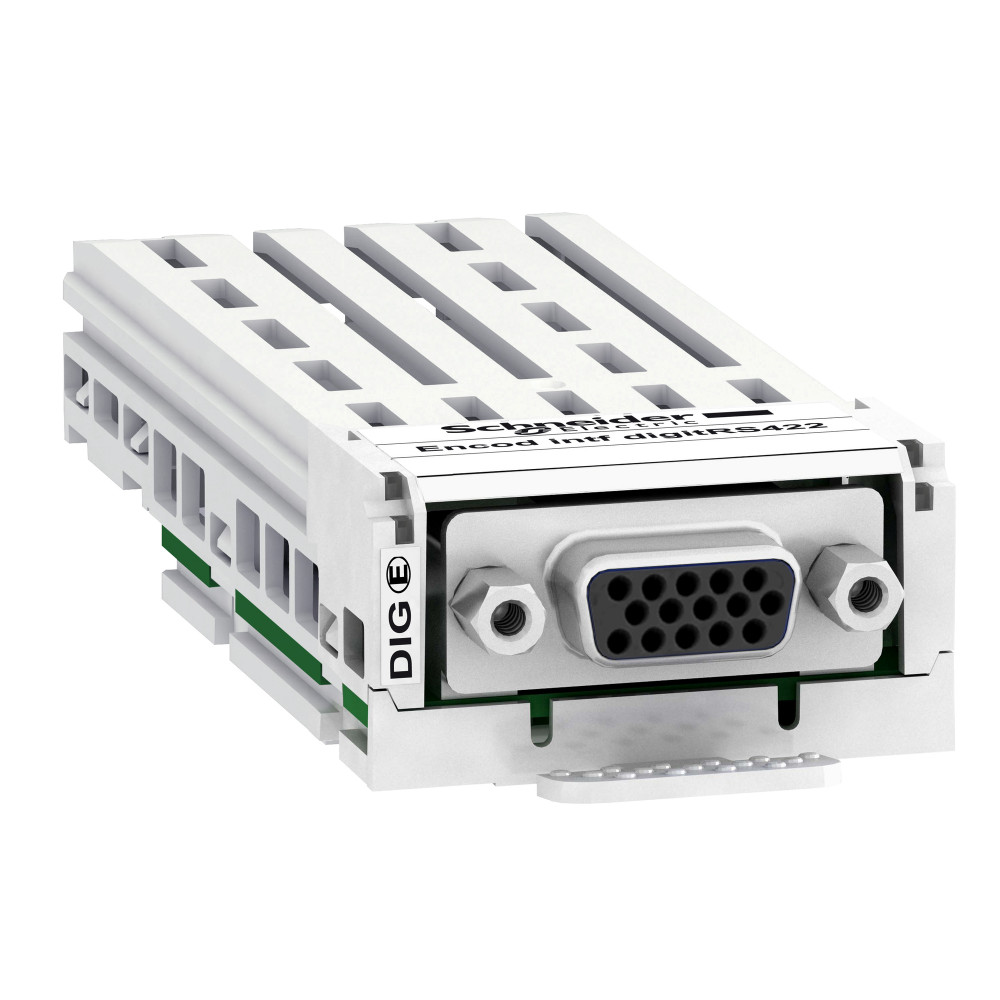

Изображение может отличаться от конкретного исполнения.
Schneider Electric
Карта датчика скорости
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Модуль датчика скорости с импульсными выходами 5/12 В. серия продукта: Altivar<br /> - совместимость серий продукта: Altivar Process ATV900<br /> - протокол порта обмена данными: RS422<br /> - тип энкодера: A/B/I инкрементный (XCC1 тип R), абсолютный датчик положения SSI (XCC2 тип SG), A/B/I инкрементный (XCC1 тип X), EnDat 2.2, абсолютный датчик положения SSI (XCC3 тип SB)<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 3
| Максимальная рабочая частотаданные поставщика | 1000 kHz |
|---|---|
| номинальное напряжение сетиданные поставщика | 5 В пост. ток (пределы напряжения: 4.75-5.25 В) 12 В пост. ток (пределы напряжения: 11.4-12.6 В) 24 В пост. ток (пределы напряжения: 22.8-25.2 В) |
| Протокол порта обмена даннымиданные поставщика | RS422 |
Монтаж и подключение 1
| Тип разъемаданные поставщика | 1 female high density SUB-D 15 |
|---|
Классификация и назначение 5
| Тип компонентаEF000215 | Вход. модуль кодирующего устройства |
|---|---|
| Серияданные поставщика | Altivar |
| Тип защитыданные поставщика | защита от короткого замыкания защита от перегрузки |
| Тип продуктаданные поставщика | digital encoder interface module |
| Тип энкодераданные поставщика | EnDat 2.2 A/B/I инкрементный XCC1 тип R A/B/I инкрементный XCC1 тип X абсолютный датчик положения SSI XCC2 тип SG абсолютный датчик положения SSI XCC3 тип SB |
Прочие характеристики 7
| Maximum cable distance between devicesданные поставщика | 100 м (A/B/I) 50 м (SSI) 100 м (SSI)at 300 kHz 50 м (EnDat 2.2) 100 м (EnDat 2.2)with propagation delay compensation |
|---|---|
| Maximum supply currentданные поставщика | 0.25 А в 5 В пост. ток 0.1 А в 12 В пост. ток 0.05 А в 24 В пост. ток |
| Входной импедансданные поставщика | 121 Ом |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Сигнал входаданные поставщика | Data+, Data- (EnDat 2.2) Data+, Data- (SSI) Temp+, Temp- A+,A-/B+,B-/I+,I- (A/B/I) TTL |
| Сигнал выходаданные поставщика | Clock+, Clock- (SSI) Data+, Data-, Clock+, Clock- (EnDat 2.2) |
| Совместимость серий продуктаданные поставщика | Altivar Process ATV900 Altivar Process Modular Altivar Machine ATV340 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.15 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 16 шт. | 0.4 × 0.3 × 0.3 м | 3.206 | 0.036 |
-
TRANSPORTING
- В упаковке
- 16 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 3.206
- Объём, м³
- 0.036
- EAN / GTIN
