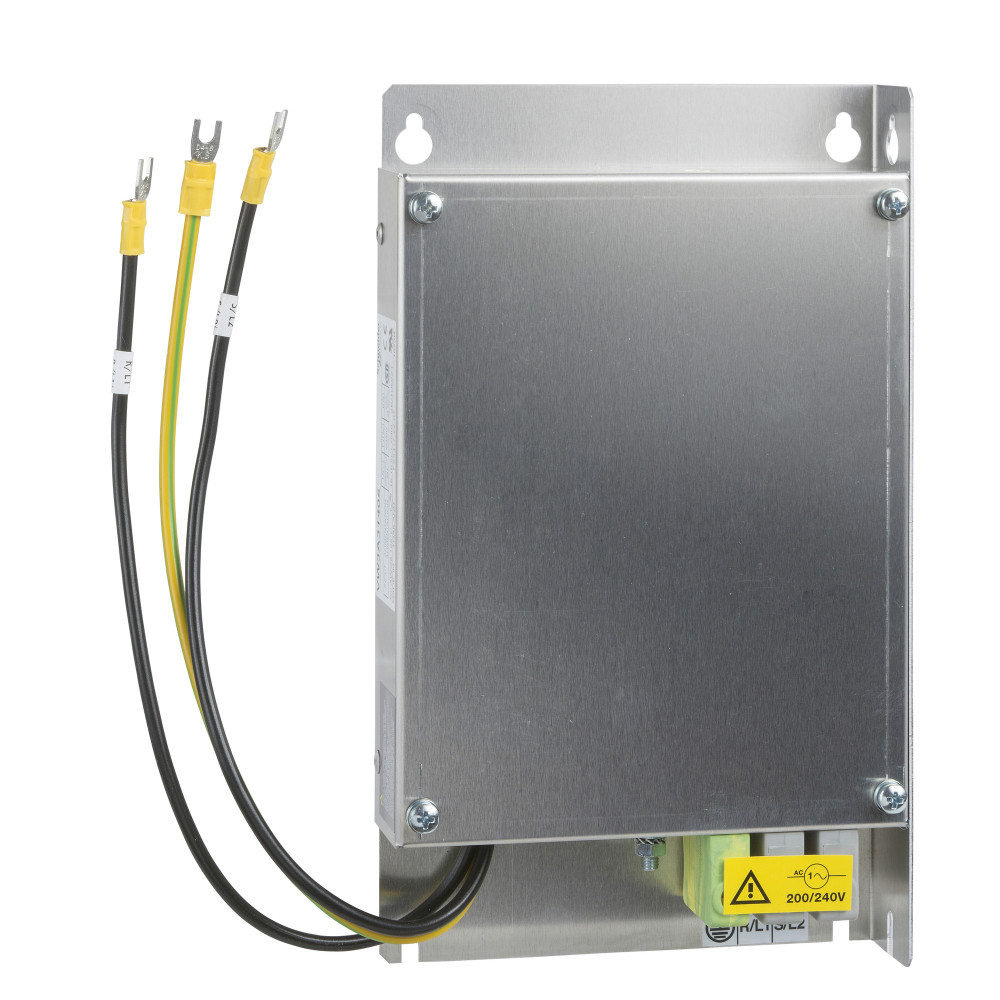

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ФИЛЬТР РАДИОПОМЕХ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Фильтр радиопомех 22А. серия продукта: Altivar<br /> - тип устройства или его аксессуаров: входной фильтр помех<br /> - совместимость серий продукта: Altivar Machine ATV320, Altivar 312 Solar, Altivar 312, Altivar 31C, Lexium 05<br /> - совместимость продукта: ATV320.C в 2,2 кВт, 200.240 В однофазный<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Относительная влажностьданные поставщика | 0-93 % в соответствии с IEC 68-2-3 |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -10-50 °C |
| Степень защиты ipданные поставщика | IP20 IP41 (верхняя часть) |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 4
| Номинальное напряжение сетиданные поставщика | 200-240 В |
|---|---|
| номинальный токданные поставщика | 22 А |
| Ток утечкиданные поставщика | 80 мА 50 Гц |
| Число фазданные поставщика | однофазный |
Механические характеристики 1
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
|---|
Классификация и назначение 5
| Тип компонентаEF000215 | Фильтр |
|---|---|
| Серияданные поставщика | Altivar |
| Специальная область применения продуктаданные поставщика | входной фильтр радиопомех |
| Стандартыданные поставщика | EN 133200 EN/IEC 61800-3 |
| Тип продуктаданные поставщика | входной фильтр помех |
Прочие характеристики 6
| Виброустойчивостьданные поставщика | 1 gn (частота= 13-150 Гц) в соответствии с IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6 |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Совместимость продуктаданные поставщика | ATV312HU22M2 ATV31CU22M2 LXM05AD28F1 LXM05AD28M2 LXM05BD28F1 LXM05BD28M2 LXM05CD28M2 преобразователь частоты ATV320...C двигатель: 2.2 кВт, 200...240 В однофазный преобразователь частоты ATV320...W/AT |
| Совместимость серий продуктаданные поставщика | Altivar 312 Lexium 05 Altivar 312 Solar Altivar 31C Altivar Machine ATV320 |
| Тепловые потериданные поставщика | 7.5 Вт для ATV31CU22M2 |
| Точностьданные поставщика | 0.1 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 1.13 кг |
|---|
