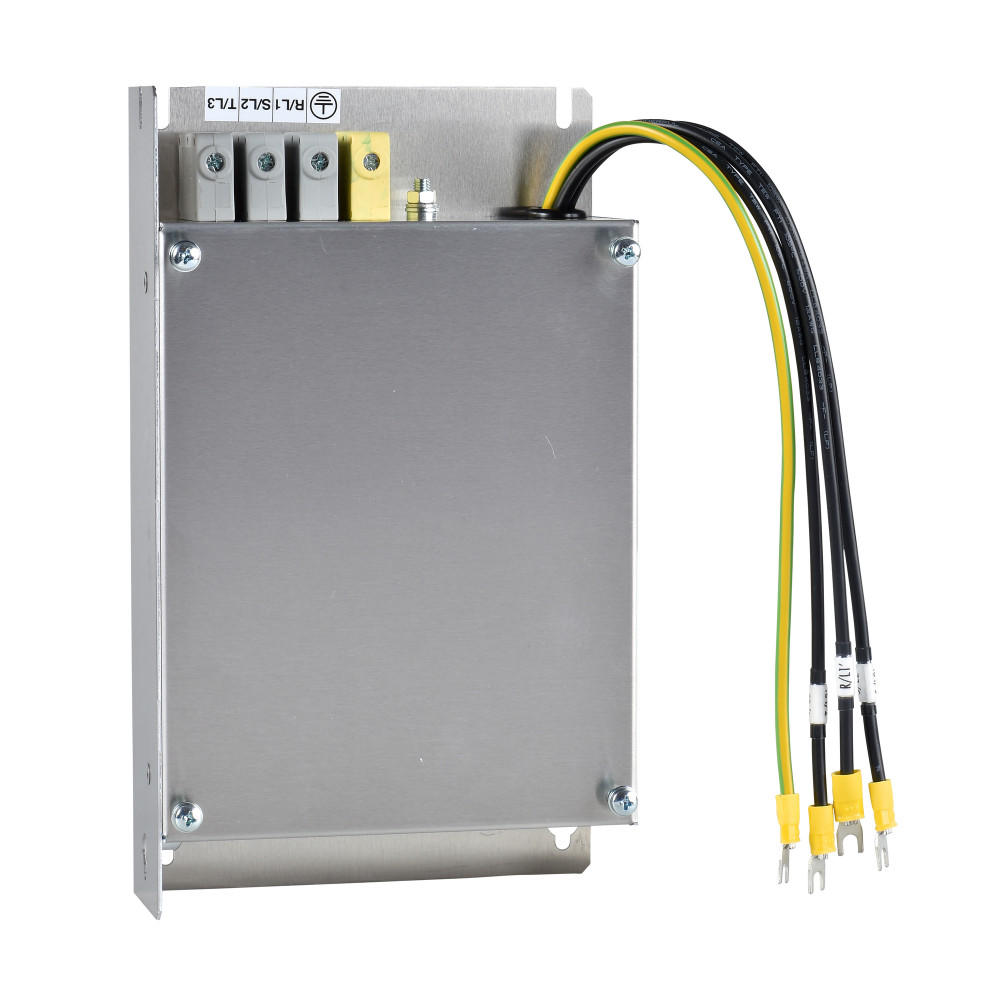

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ФИЛЬТР РАДИОПОМЕХ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>ФИЛЬТР РАДИОПОМЕХ<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Относительная влажностьданные поставщика | 0-93 % в соответствии с IEC 68-2-3 |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -10-50 °C |
| Степень защиты ipданные поставщика | IP20 IP41 (верхняя часть) |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 5
| Номинальное напряжение сетиданные поставщика | 380-500 В 200-240 В |
|---|---|
| номинальный токданные поставщика | 25 А |
| Ток утечкиданные поставщика | 35 мА 50 Гц 37 мА в 480 В 60 Гц 17.8 мА в 480 В 60 Гц |
| Число фазданные поставщика | трехфазный |
| Электрическое соединениеданные поставщика | зажим 10 mm² AWG 6 |
Механические характеристики 2
| Момент затяжкиданные поставщика | 1.8 Н-м |
|---|---|
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 5
| Тип компонентаEF000215 | Фильтр |
|---|---|
| Серияданные поставщика | Altivar |
| Специальная область применения продуктаданные поставщика | входной фильтр радиопомех |
| Стандартыданные поставщика | EN 133200 EN/IEC 61800-3 |
| Тип продуктаданные поставщика | входной фильтр помех |
Прочие характеристики 7
| Виброустойчивостьданные поставщика | 1 gn (частота= 13-150 Гц) в соответствии с IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6 |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | LXM23 |
| Совместимость продуктаданные поставщика | сервопривод LXM23 двигатель: 4.5 кВт сервопривод LXM23 двигатель: 5.5 кВт ATV212HU30M3X ATV212HU30N4 ATV212HU40M3X ATV212HU40N4 ATV212HU55N4 ATV31CU22N4 ATV31CU30N4 ATV31CU40N4 LXM05AD22N4 LXM05AD34N4 |
| Совместимость серий продуктаданные поставщика | Altivar Machine ATV320 Lexium 23 Plus Altivar 212 Altivar 31C Lexium 05 Altivar 312 Altivar 312 Solar |
| Тепловые потериданные поставщика | 1 Вт для ATV21HU30N4 3 Вт для ATV21HU55N4 1.6 Вт для ATV21HU40N4 15.8 Вт для ATV31CU22N4 3.6 Вт для ATV21HU30M3X 6.2 Вт для ATV21HU40M3X |
| Точностьданные поставщика | 0.1 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 1.65 кг 1.35 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.282 × 0.235 × 0.058 м | 1.487 | 0.00384366 |
