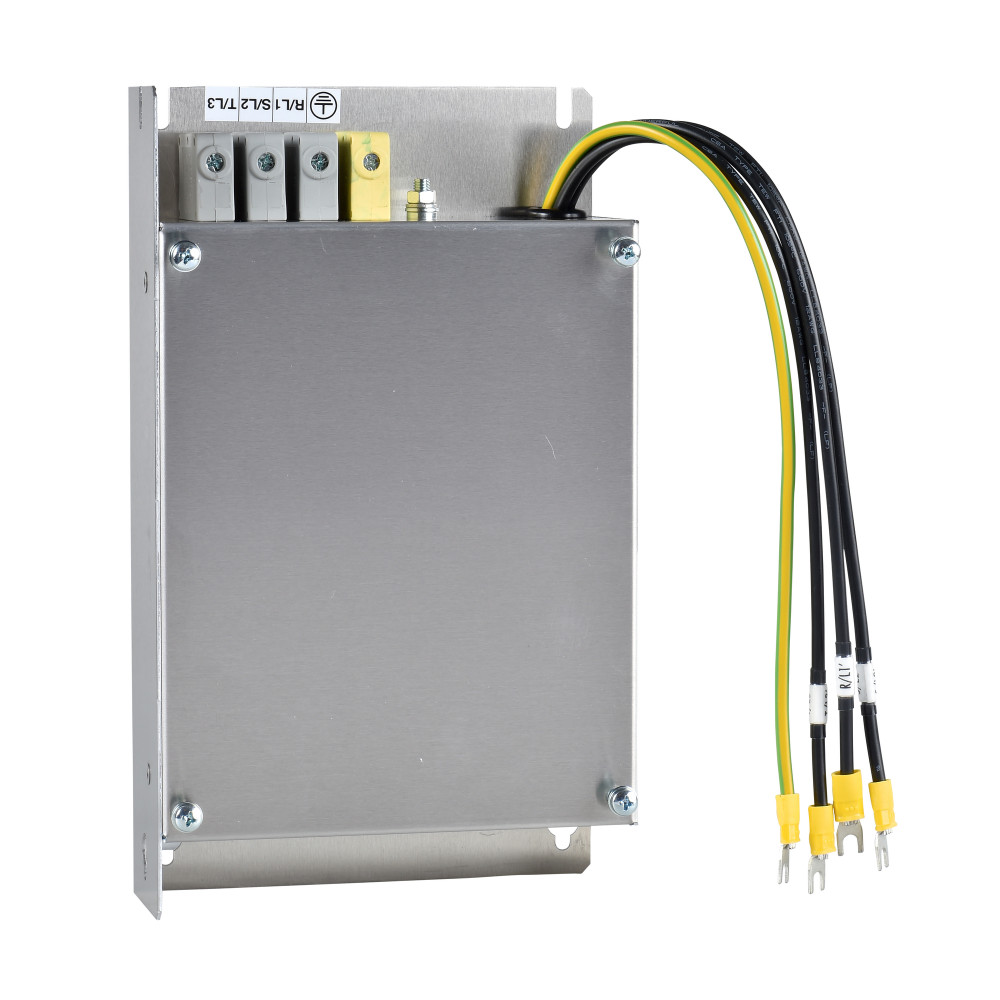

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ФИЛЬТР РАДИОПОМЕХ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>ФИЛЬТР РАДИОПОМЕХ<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Относительная влажностьданные поставщика | 0-93 % в соответствии с IEC 68-2-3 |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -10-50 °C |
| Степень защиты ipданные поставщика | IP20 IP41 (верхняя часть) |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 5
| Номинальное напряжение сетиданные поставщика | 200-240 В 380-500 В |
|---|---|
| номинальный токданные поставщика | 47 А |
| Ток утечкиданные поставщика | 45 мА 50 Гц 20.6 мА в 480 В 60 Гц 42.8 мА в 480 В 60 Гц |
| Число фазданные поставщика | трехфазный |
| Электрическое соединениеданные поставщика | зажим 25 mm² AWG 2 |
Механические характеристики 2
| Момент затяжкиданные поставщика | 4.5 Н-м |
|---|---|
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 5
| Тип компонентаEF000215 | Фильтр |
|---|---|
| Серияданные поставщика | Altivar |
| Специальная область применения продуктаданные поставщика | входной фильтр радиопомех |
| Стандартыданные поставщика | EN 133200 EN/IEC 61800-3 |
| Тип продуктаданные поставщика | входной фильтр помех |
Прочие характеристики 7
| Виброустойчивостьданные поставщика | 1 gn (частота= 13-150 Гц) в соответствии с IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с IEC 60068-2-6 |
|---|---|
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | LXM23 |
| Совместимость продуктаданные поставщика | сервопривод LXM23 двигатель: 7.5 кВт ATV212HD11N4 ATV212HU55M3X ATV212HU75M3X ATV212HU75N4 ATV31CU55N4 ATV31CU75N4 LXM05AD57N4 LXM05BD57N4 LXM05CD57N4 ATV312HU55M3 ATV312HU75M3 ATV312HU55N4 ATV312HU75 |
| Совместимость серий продуктаданные поставщика | Lexium 05 Lexium 23 Plus Altivar Machine ATV320 Altivar 212 Altivar 312 Altivar 31C Altivar 312 Solar |
| Тепловые потериданные поставщика | 1.9 Вт для ATV21HU75N4 19.3 Вт для ATV31CU55N4 3.7 Вт для ATV21HU55M3X 3.9 Вт для ATV21HD11N4 6.8 Вт для ATV21HU75M3X |
| Точностьданные поставщика | 0.1 |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 3.15 кг |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 22 шт. | 0.6 × 0.8 × 0.75 м | 76.022 | 0.36 |
