Защитный комплект IP 21 для фильтра
Systeme Electric · артикул VW3A53902
Изображение может отличаться от конкретного исполнения.
Schneider Electric

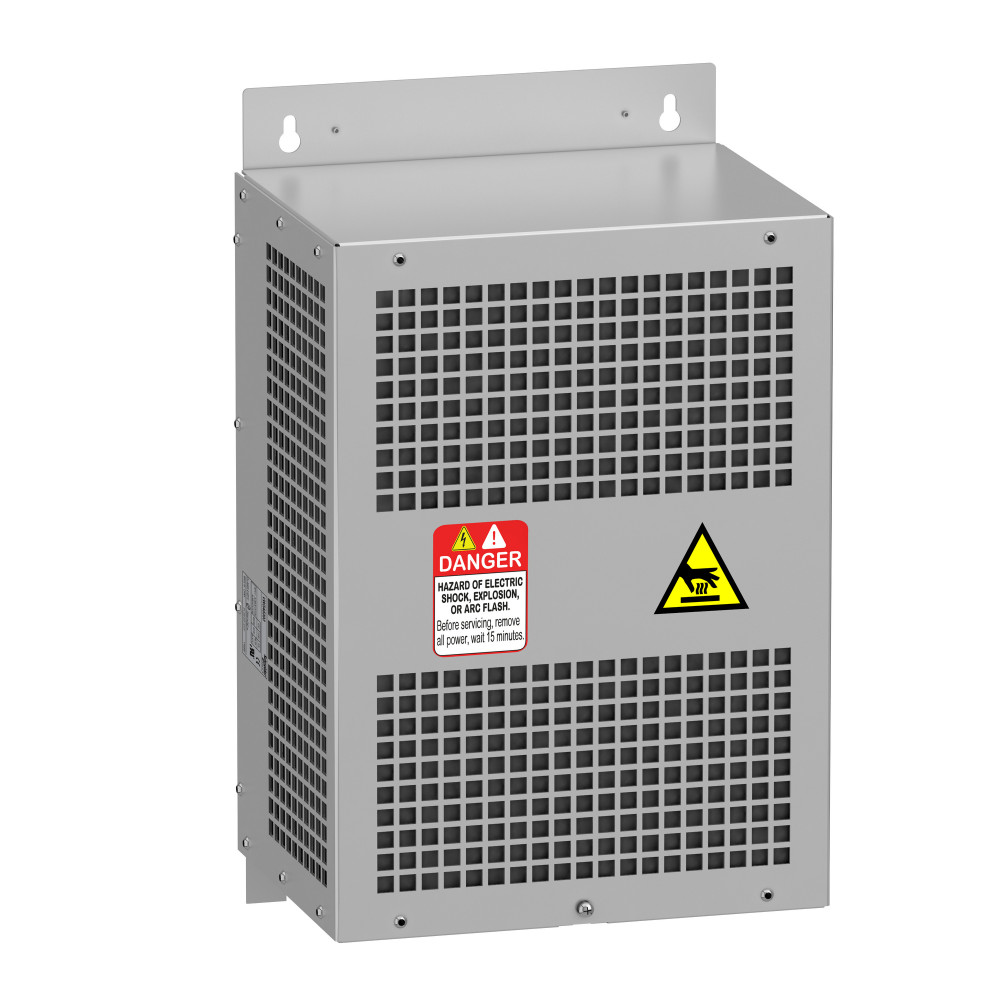

Фильтр dv/dt выходной IP20 25А
ИсточникКаталог Systeme Electric
КлассификацияEC002025
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип компонентаФильтр
Описание и назначение
Фильтр dv/dt выходной IP20 25А<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Рабочая температура окружающей средыданные поставщика | -10-50 °C (без понижения номинального тока) 50-60 °C (с уменьшением номинального тока на 1,5 % на каждый дополнительный °C) |
|---|---|
| Степень защиты ipданные поставщика | IP20 IP21 (с комплектом VW3A53902) |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 3
| Не содержит токсичных тяжелых металловданные поставщика | да |
|---|---|
| номинальный токданные поставщика | 25 А |
| Электрическое соединениеданные поставщика | клеммный блок, емкость соединения: 10 mm² / AWG 6 |
Материалы и конструкция 1
| Минимальная партия для продажиданные поставщика | 1 |
|---|
Классификация и назначение 5
| Тип компонентаEF000215 | Фильтр |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Специальная область применения продуктаданные поставщика | выходной фильтр |
| Тип продуктаданные поставщика | dv/dt фильтр |
Прочие характеристики 10
| Dv/dtданные поставщика | 3000 В/мкс макс в 200...240 V 3000 В/мкс макс в 380...480 V |
|---|---|
| Maximum motor cable lengthданные поставщика | 500 м неэкранированный кабель в 4 kHz 300 м экранированный кабель в 4 kHz |
| Maximum output frequencyданные поставщика | 100 Гц |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Не содержит ртутиданные поставщика | да |
| Регламент rohs китаяданные поставщика | X |
| Совместимость продуктаданные поставщика | ATV630 преобразователь частоты для монтажа на стену - 7.5 кВт, 380...480 V ATV930 преобразователь частоты для монтажа на стену - 11 кВт, 380...480 V ATV930 преобразователь частоты для монтажа на стену |
| Совместимость серий продуктаданные поставщика | Easy Altivar 610 Altivar Process ATV900 Altivar Process ATV600 Altivar Machine ATV340 |
| Тепловые потериданные поставщика | 49 Вт в 4 kHz |
Размеры и упаковка
Изделие
| Рабочая высотаданные поставщика | 0...1000 м без понижения номинального тока 1000...4000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.8 × 0.6 × 0.75 м | 28.5 | 0.36 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.8 × 0.6 × 0.75 м
- Вес, кг
- 28.5
- Объём, м³
- 0.36
- EAN / GTIN
