Защитный комплект IP 21 для фильтра
Systeme Electric · артикул VW3A53902
Изображение может отличаться от конкретного исполнения.
Schneider Electric

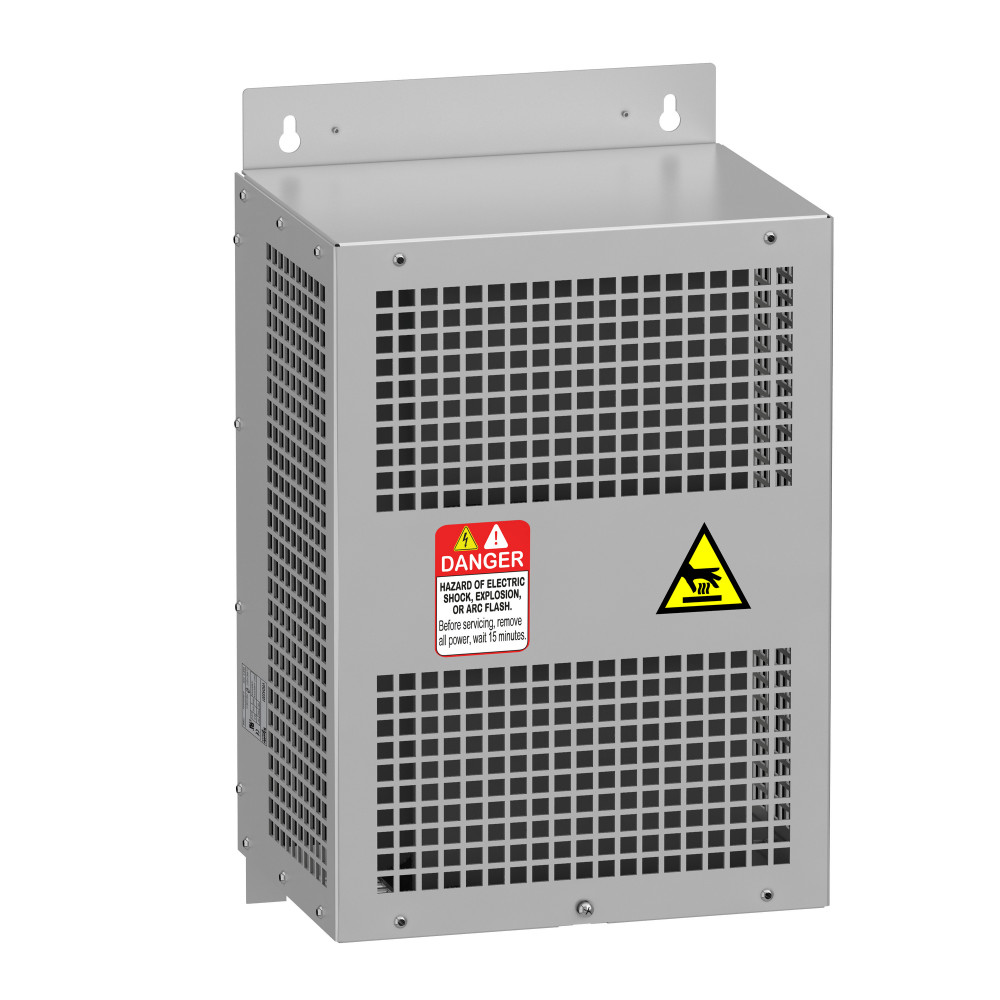

Фильтр dv/dt выходной IP20 15А
ИсточникКаталог Systeme Electric
КлассификацияEC002025
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип компонентаФильтр
Описание и назначение
<p>Фильтр dv/dt выходной IP20 15А<br />Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка. <br />Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Рабочая температура окружающей средыданные поставщика | -10-50 °C (без понижения номинального тока) 50-60 °C (с уменьшением номинального тока на 1,5 % на каждый дополнительный °C) |
|---|---|
| Степень защиты ipданные поставщика | IP20 IP21 (с комплектом VW3A53902) |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 3
| Максимальная выходная частотаданные поставщика | 100 Гц |
|---|---|
| номинальный токданные поставщика | 15 А |
| Электрическое соединениеданные поставщика | клеммный блок, емкость соединения: 4 mm² / AWG 12 |
Материалы и конструкция 1
| Минимальная партия для продажиданные поставщика | 1 |
|---|
Классификация и назначение 3
| Тип компонентаEF000215 | Фильтр |
|---|---|
| Специальная область применения продуктаданные поставщика | выходной фильтр |
| Тип продуктаданные поставщика | dv/dt фильтр |
Прочие характеристики 6
| Dv/dtданные поставщика | 3000 В/мкс макс в 200...240 В 3000 В/мкс макс в 380...480 В |
|---|---|
| Maximum motor cable lengthданные поставщика | 300 м неэкранированный кабель в 4 kHz 300 м экранированный кабель в 4 kHz |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Совместимость продуктаданные поставщика | ATV630 преобразователь частоты для монтажа на стену - 3 кВт, 380...480 В ATV610 преобразователь частоты - 3 кВт, 380...415 В ATV610 преобразователь частоты - 4 кВт, 380...415 В ATV610 преобразователь |
| Совместимость серий продуктаданные поставщика | Altivar Process ATV900 Easy Altivar 610 Altivar Process ATV600 Altivar Machine ATV340 |
| Тепловые потериданные поставщика | 38 Вт в 4 kHz |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 12 кг |
|---|---|
| Рабочая высотаданные поставщика | 0...1000 м без понижения номинального тока 1000...4000 м с уменьшением номинального тока на 1 % при увеличении в |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 1 шт. | 0.8 × 0.6 × 0.52 м | 18.8 | 0.2496 | — |
-
Контейнер
- В упаковке
- 1 шт.
- Габариты
- 0.8 × 0.6 × 0.52 м
- Вес, кг
- 18.8
- Объём, м³
- 0.2496
- EAN / GTIN
- —
