РЕВЕРС БЛОК 38A 110-240V С КЛЕММН

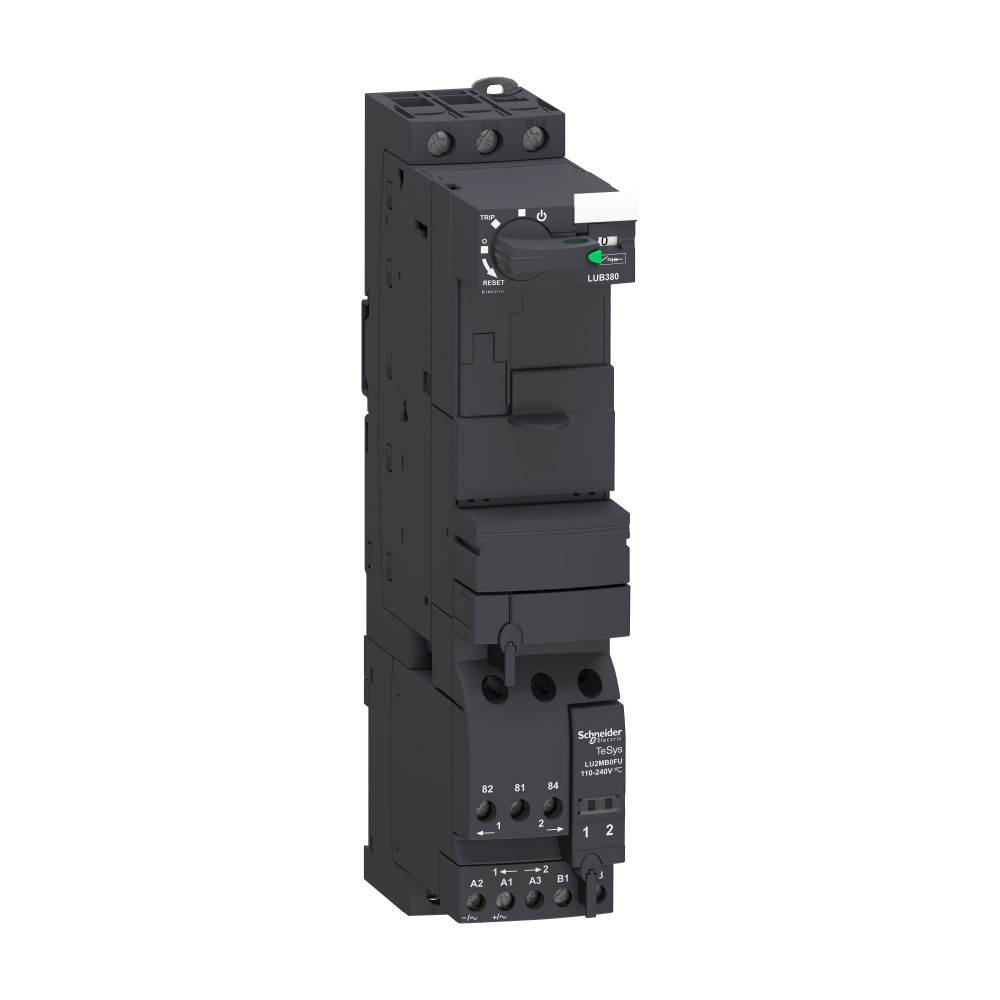

Изображение может отличаться от конкретного исполнения.

Schneider Electric

РЕВЕРС БЛОК 38A 110-240V С КЛЕММН

Артикул: LU2B38FU ETIM-класс: EC001037 EAN: 3606481493675 Обновлено: 30.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001037
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина45 мм
Высота224 мм
Глубина126 мм
Номин коммутируем мощность при AC-3 400 В18.5 кВт
Номин раб ток Ie38 А
Номин напряжение питания цепи управ Us AC 50 Гц110...240 В
Номин. напряжение питания цепи управления Us AC 60 Гц110...240 В
Номин напряж питания цепи управ Us пост тока DC110...220 В

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Степень защиты - IPEF005474 IP20
Температура окружающей среды, верхний пределEF009603 70 °C

Электрические и световые параметры 38

Номин коммутируем мощность при AC-3 400 ВEF001364 18.5 кВт
Количество установочных мест/ управляющих элементовEF001372 3
Номин раб ток IeEF001443 38 А
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP/IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Да
Поддержка протокола CANEF003053 Да
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола MODBUSEF003057 Да
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Да
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 110...240 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 110...240 В
Номин напряж питания цепи управ Us пост тока DCEF003980 110...220 В
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип электр. соединения для цепей управления и вспомогат. цепейEF006979 Винтовое соединение
Поддержка протокола AS-Interface Safety at WorkEF007519 Да
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet/IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Тип напряжения управленияEF008242 AC/DC (перемен./постоян.)
Номинальная рабочая мощность при AC-3, 230 В, 3-фазнаяEF009599 9 кВт
Номинальная мощность, 460 В, 60 Гц, 3-фазнаяEF009600 18.5 кВт
Номинальная мощность, 575 В, 60 Гц, 3-фазнаяEF009601 18.5 кВт
Номинальный рабочий ток Ie на AC-3, 400 ВEF009602 38 А
Номинальный условный ток короткого замыкания, тип 2, 400 ВEF009605 25000 А
Номинальный условный ток короткого замыкания, тип 2, 230 ВEF009606 25000 А
Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 ВEF009607 10000 А
Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 ВEF009608 4000 А

Монтаж и подключение 3

Количество вспомогат. нормально разомкнутых (НО) контактовEF001376 1
Количество вспомогат. нормально замкнутых (НЗ) контактовEF001377 1
Возможность монтажа на рейкуEF003972 Нет

Классификация и назначение 3

С трансформаторомEF000278 Да
Тип пускового устройства двигателяEF009598 Реверсивный пускатель
Класс координации согласно IEC 60947-4-3EF012390 Класс 2

Прочие характеристики 5

Подходит для аварийной остановкиEF001433 Да
Возможность перезапускаEF003426 Да
С расцепителем короткого замыканияEF006691 Нет
С предохранителемEF006693 Да
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Изделие

ШиринаEF000008 45 мм
ВысотаEF000040 224 мм
ГлубинаEF000049 126 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.255 × 0.15 × 0.055 м 1.307 0.00210375 3606481493675

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.255 × 0.15 × 0.055 м
    Вес, кг
    1.307
    Объём, м³
    0.00210375
    EAN / GTIN
    3606481493675
