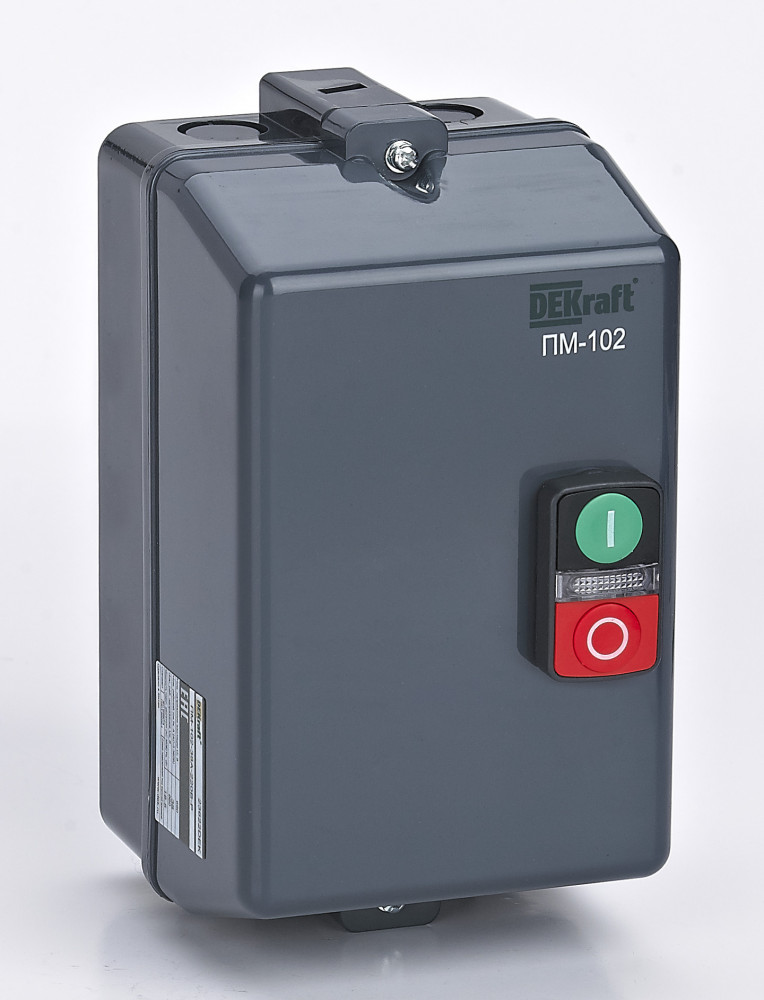

Изображение может отличаться от конкретного исполнения.
DEKraft
Пускатель электромагнитный 9А AC380/400В 50/60Гц в пластиковой оболочке
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Пускатель электромагнитный серии ПМ-102 DEKraft предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, для коммутации осветительных сетей, нагревательных цепей, первичных цепей трехфазных трансформаторов и других токоприемников при напряжении до 660 В переменного тока частоты 50 и 60 Гц одной из фаз.; 3P; номинальный ток 9 А; напряжение управления 380/400 В пер.тока; материал корпуса пластик; управление осуществляется кнопками «Старт» и «Стоп»
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP54 |
|---|---|
| Температура окружающей среды, верхний пределEF009603 | 60 °C |
| Защита от перегрузки с температурной компенсациейEF009604 | Нет |
Электрические и световые параметры 8
| Номин коммутируем мощность при AC-3 400 ВEF001364 | 4 кВт |
|---|---|
| Номин раб ток IeEF001443 | 9 А |
| Количество световых индикаторовEF001965 | 1 |
| Номин напряжение питания цепи управ Us AC 50 ГцEF003978 | 380...380 В |
| Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 | 380...380 В |
| Тип подключения силовой электрич цепиEF006819 | Винтовое соединение |
| Тип электр. соединения для цепей управления и вспомогат. цепейEF006979 | Винтовое соединение |
| Тип напряжения управленияEF008242 | AC (перемен.) |
Монтаж и подключение 1
| Возможность монтажа на рейкуEF003972 | Нет |
|---|
Классификация и назначение 1
| Тип пускового устройства двигателяEF009598 | Пускатель прямого пуска |
|---|
Прочие характеристики 5
| Подходит для аварийной остановкиEF001433 | Да |
|---|---|
| Возможность перезапускаEF003426 | Да |
| С расцепителем короткого замыканияEF006691 | Нет |
| С предохранителемEF006693 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 115 мм |
|---|---|
| ВысотаEF000040 | 203 мм |
| ГлубинаEF000049 | 129 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.206 × 0.119 × 0.14 м | 1.063 | 0.00343196 | |
| Контейнер | 96 шт. | 1.2 × 0.8 × 1.1 м | 108.07 | 1.056 | — |
| TRANSPORTING | 16 шт. | 0.0005 × 0.00042 × 0.0003 см | 17 | 6.3e-11 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.206 × 0.119 × 0.14 м
- Вес, кг
- 1.063
- Объём, м³
- 0.00343196
- EAN / GTIN
-
Контейнер
- В упаковке
- 96 шт.
- Габариты
- 1.2 × 0.8 × 1.1 м
- Вес, кг
- 108.07
- Объём, м³
- 1.056
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 16 шт.
- Габариты
- 0.0005 × 0.00042 × 0.0003 см
- Вес, кг
- 17
- Объём, м³
- 6.3e-11
- EAN / GTIN
