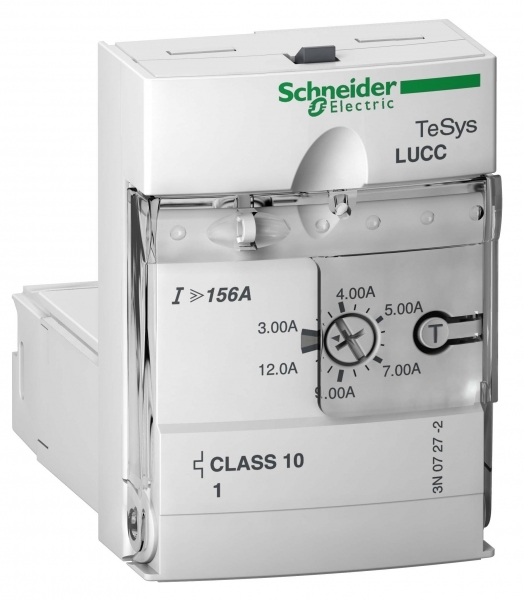

БЛОК УПР УСОВ 3-12A 24VDC CL10 1P

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 11

Степень защиты - IPEF005474	IP20
Температура окружающей среды, верхний пределEF009603	70 °C
Защита от перегрузки с температурной компенсациейEF009604	Нет
Огнестойкостьданные поставщика	960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12
Рабочая температура окружающей средыданные поставщика	-25-70 °C
Степень защиты ipданные поставщика	IP20 передняя панель и подключенные зажимы в соответствии с МЭК 60947-1 IP20 прочие поверхности в соответствии с МЭК 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с МЭК 60947-1 в единицах производителя
Стойкость к коммутационным помехамданные поставщика	2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика	3 мс
Стойкость к помехам, наведенным электромагнитными полямиданные поставщика	10 В в соответствии с IEC 61000-4-6
Стойкость к электростатическому разрядуданные поставщика	8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика	-40-85 °C

Электрические и световые параметры 43

Номин коммутируем мощность при AC-3 400 ВEF001364	2.2 кВт
Номин раб ток IeEF001443	3 А
Диапазон уставки тока расцепленияEF002336	3...12 А
Поддержка протокола LONEF003017	Да
Поддержка протокола TCP/IPEF003050	Да
Поддержка протокола ASIEF003051	Да
Поддержка протокола PROFIBUSEF003052	Да
Поддержка протокола CANEF003053	Да
Поддержка протокола INTERBUSEF003054	Да
Поддержка протокола MODBUSEF003057	Да
Поддержка протокола Data-HighwayEF003058	Да
Поддержка протокола DeviceNetEF003059	Да
Поддержка протокола SUCONETEF003060	Да
Поддержка протокола других шинных системEF003062	Да
Номин напряж питания цепи управ Us пост тока DCEF003980	24...24 В
Поддержка протокола SERCOSEF006657	Да
Поддержка протокола INTERBUS-SafetyEF006662	Да
Класс защитыEF006668	Класс 10
Тип подключения силовой электрич цепиEF006819	Винтовое соединение
Тип электр. соединения для цепей управления и вспомогат. цепейEF006979	Винтовое соединение
Поддержка протокола AS-Interface Safety at WorkEF007519	Да
Поддержка протокола DeviceNet SafetyEF007520	Да
Поддержка протокола EtherNet/IPEF007521	Да
Поддержка протокола Foundation FieldbusEF007522	Да
Поддержка протокола PROFINET CBAEF007524	Да
Поддержка протокола PROFINET IOEF007525	Да
Поддержка протокола PROFIsafeEF007526	Да
Поддержка протокола SafetyBUS pEF007527	Да
Тип напряжения управленияEF008242	DC (постоян.)
Номинальный рабочий ток Ie на AC-3, 400 ВEF009602	12 А
Номинальный условный ток короткого замыкания, тип 2, 400 ВEF009605	12 А
Номинальный условный ток короткого замыкания, тип 2, 230 ВEF009606	3 А
Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 ВEF009607	3 А
Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 ВEF009608	12 А
Мощность двигателя, квтданные поставщика	2.2 кВт в 400...440 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
Напряжение цепи управленияданные поставщика	24 В пост. ток
Невосприимчивость к просадкам напряженияданные поставщика	70 % / 500 ms в соответствии с IEC 61000-4-11
номинальное импульсное выдерживаемое напряжениеданные поставщика	6 кВ в соответствии с IEC 60947-6-2
номинальное напряжение изоляцииданные поставщика	690 В в соответствии с IEC 60947-6-2 600 В в соответствии с UL 60947-4-1 600 В в соответствии с CSA C22.2 No 60947-4-1
номинальное рабочее напряжениеданные поставщика	690 V Переменный ток
Пределы напряжения цепи управленияданные поставщика	20...27 V для пост. ток цепь 24 В в рабочем режиме 14,5 В для пост. ток цепь 24 В отпускание
Типовой потребляемый токданные поставщика	130 мА в 24 В пост. ток макс. ток при замыкании с LUB12 220 мА в 24 В пост. ток макс. ток при замыкании с LUB32 220 мА в 24 В пост. ток макс. ток при замыкании with LUB38 60 мА в 24 В пост. ток ток пр
Частота сетиданные поставщика	40...60 Hz

Материалы и конструкция 1

Защитное исполнениеданные поставщика	TH в соответствии с IEC 60068

Монтаж и подключение 2

Возможность монтажа на рейкуEF003972	Нет
Способ установкиданные поставщика	вставляется (лицевая панель)

Механические характеристики 2

Тип нагрузкиданные поставщика	однофазный двигатель
Ударопрочностьданные поставщика	10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Классификация и назначение 9

С трансформаторомEF000278	Да
Класс координации согласно IEC 60947-4-3EF012390	Класс 2
Категория примененияданные поставщика	AC-41 AC-43 AC-44
Класс тепловой перегрузкиданные поставщика	класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-55 °C в соответствии с IEC 60947-6-2 класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-55 °C в соответствии с UL 508
Область примененияданные поставщика	motor control motor protection
Серияданные поставщика	TeSys U TeSys
Специальная область применения продуктаданные поставщика	основная защита и функции опережения, коммуникация
Стандартыданные поставщика	EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, с межполюсной перегородкой CSA C22.2 No 60947-4-1, с межполюсной перегородкой
Тип продуктаданные поставщика	усовершенств. блок управления

Прочие характеристики 19

Подходит для аварийной остановкиEF001433	Да
Возможность перезапускаEF003426	Да
С расцепителем короткого замыканияEF006691	Нет
С предохранителемEF006693	Да
Безопасное разъединение цепиданные поставщика	400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1
Виброустойчивостьданные поставщика	2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Время работыданные поставщика	35 мс размыкание с LUB12 для цепь управления 35 мс размыкание с LUB32 для цепь управления 35 мс размыкание with LUB38 для цепь управления 70 мс замыкание с LUB12 для цепь управления 70 мс замыкание с
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика	3-12 А
Доступные функцииданные поставщика	защита от замыкания на землю защита от небаланса и обрыва фаз ручной сброс защита от перегрузки и короткого замыкания
Код совместимостиданные поставщика	LUCC
Краткое название устройстваданные поставщика	LUCC
Наименование продуктаданные поставщика	TeSys U
Сбросданные поставщика	ручной сброс
Сертификатыданные поставщика	CE UL CSA CCC EAC ASEFA ATEX Морское исполнение
Совместимость продуктаданные поставщика	power base LUB12 power base LUB32 power base LUB38 power base LUB120 power base LUB320 power base LUB380 reversing contactor breaker LU2B12BL reversing contactor breaker LU2B32BL reversing contactor b
Теплоотдачаданные поставщика	2-2 Вт для цепь управления с LUB12 3-3 Вт для цепь управления с LUB32 3-3 Вт для цепь управления with LUB38
Уставка срабатыванияданные поставщика	14,2 x Ir +/- 20 %
Устойчивость к радиополямданные поставщика	10 В/м 3 в соответствии с IEC 61000-4-3

Размеры и упаковка

Изделие

ШиринаEF000008	45 мм
ВысотаEF000040	66 мм
ГлубинаEF000049	60 мм
Рабочая высотаданные поставщика	2000 м
