БЛОК УПР СТАН 0,15-0,6A 110-240V CL10 3P

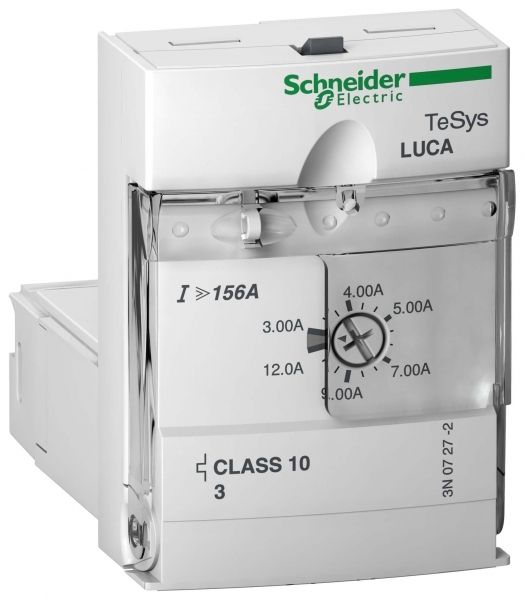

Изображение может отличаться от конкретного исполнения.

Schneider Electric

БЛОК УПР СТАН 0,15-0,6A 110-240V CL10 3P

Артикул: LUCAX6FU ETIM-класс: EC001037 Обновлено: 11.12.2025
ИсточникКаталог Systeme Electric
КлассификацияEC001037
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина45 мм
Высота66 мм
Глубина60 мм
Номин коммутируем мощность при AC-3 400 В0.09 кВт
Номин раб ток Ie0.15 А
Диапазон уставки тока расцепления0.15...0.6 А
Номин напряжение питания цепи управ Us AC 50 Гц110...240 В
Номин. напряжение питания цепи управления Us AC 60 Гц110...240 В

Описание и назначение

<p>БЛОК УПР СТАН 0,15-0,6A 110-240V CL10 3P<br />Преимущества: при сборке пускателей или установке дополнительных. модулей нет необходимости в соединении проводами, что экономит до 80 % времени, по сравнению с традиционным пускателем. Встроенный механический индикатор сигнализации аварийных ситуаций, показывающий состояние расцепителя при коротком замыкании и перегрузке.<br />Применения: промышленность: идеальное решение в случае необходимости децентрализации пускателя электродвигателя в станке или рабочем процессе.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 11

Степень защиты - IPEF005474 IP20
Температура окружающей среды, верхний пределEF009603 70 °C
Защита от перегрузки с температурной компенсациейEF009604 Нет
Огнестойкостьданные поставщика 960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12
Рабочая температура окружающей средыданные поставщика -25-70 °C
Степень защиты ipданные поставщика IP20 передняя панель и подключенные зажимы в соответствии с МЭК 60947-1 IP20 прочие поверхности в соответствии с МЭК 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с МЭК 60947-1 в единицах производителя
Стойкость к коммутационным помехамданные поставщика 2 кВ класс 3 последовательный канал в соответствии с IEC 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с IEC 61000-4-4
Стойкость к кратковременным исчезновениям напряжения питанияданные поставщика 3 мс
Стойкость к помехам, наведенным электромагнитными полямиданные поставщика 10 В в соответствии с IEC 61000-4-6
Стойкость к электростатическому разрядуданные поставщика 8 кВ уровень 3 на открытом воздухе в соответствии с IEC 61000-4-2 8 кВ уровень 4 при контакте в соответствии с IEC 61000-4-2
Температура окружающей среды при храненииданные поставщика -40-85 °C

Электрические и световые параметры 47

Номин коммутируем мощность при AC-3 400 ВEF001364 0.09 кВт
Номин раб ток IeEF001443 0.15 А
Диапазон уставки тока расцепленияEF002336 0.15...0.6 А
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP/IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Да
Поддержка протокола CANEF003053 Да
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола MODBUSEF003057 Да
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Да
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Номин напряжение питания цепи управ Us AC 50 ГцEF003978 110...240 В
Номин. напряжение питания цепи управления Us AC 60 ГцEF003979 110...240 В
Номин напряж питания цепи управ Us пост тока DCEF003980 110...220 В
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Класс защитыEF006668 Класс 10
Тип подключения силовой электрич цепиEF006819 Винтовое соединение
Тип электр. соединения для цепей управления и вспомогат. цепейEF006979 Винтовое соединение
Поддержка протокола AS-Interface Safety at WorkEF007519 Да
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet/IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Тип напряжения управленияEF008242 AC/DC (перемен./постоян.)
Номинальный рабочий ток Ie на AC-3, 400 ВEF009602 0.6 А
Номинальный условный ток короткого замыкания, тип 2, 400 ВEF009605 0.6 А
Номинальный условный ток короткого замыкания, тип 2, 230 ВEF009606 0.15 А
Номинальный условный ток короткого замыкания, тип 1, 480 Y / 277 ВEF009607 0.15 А
Номинальный условный ток короткого замыкания, тип 1, 600 Y / 347 ВEF009608 0.6 А
Импульс напряжения без поглощения мощностиданные поставщика 1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2
Мощность двигателя, квтданные поставщика 0.09 кВт в 400...440 V Переменный ток 50/60 Гц
Напряжение цепи управленияданные поставщика 110...240 V пер. ток 110...220 V пост. ток
Невосприимчивость к просадкам напряженияданные поставщика 70 % / 500 ms в соответствии с IEC 61000-4-11
номинальное импульсное выдерживаемое напряжениеданные поставщика 6 кВ в соответствии с IEC 60947-6-2
номинальное напряжение изоляцииданные поставщика 690 В в соответствии с IEC 60947-6-2 600 В в соответствии с UL 60947-4-1 600 В в соответствии с CSA C22.2 No 60947-4-1
номинальное рабочее напряжениеданные поставщика 690 V Переменный ток
Пределы напряжения цепи управленияданные поставщика 88...264 V для пер. ток цепь 110...240 V в рабочем режиме 88...242 V для пост. ток цепь 110...220 V в рабочем режиме 55 V для пер. ток цепь 110...240 V отпускание 55 V для пост. ток цепь 110...220 V о
Типовой потребляемый токданные поставщика 280 мА в 110...240 V пер. ток макс. ток при замыкании с LUB12 280 мА в 110...240 V пер. ток макс. ток при замыкании с LUB32 280 мА в 110...240 V пер. ток макс. ток при замыкании with LUB38 280 мА в 11
Частота сетиданные поставщика 40...60 Hz
Чувствительность к обрыву фазыданные поставщика Да

Материалы и конструкция 1

Защитное исполнениеданные поставщика TH в соответствии с IEC 60068

Монтаж и подключение 2

Возможность монтажа на рейкуEF003972 Нет
Способ установкиданные поставщика вставляется (лицевая панель)

Механические характеристики 2

Тип нагрузкиданные поставщика 3-фазный двигатель - охлаждение: с естественным охлаждением
Ударопрочностьданные поставщика 10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27

Классификация и назначение 9

С трансформаторомEF000278 Да
Класс координации согласно IEC 60947-4-3EF012390 Класс 2
Категория примененияданные поставщика AC-43 AC-41 AC-44
Класс тепловой перегрузкиданные поставщика класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с IEC 60947-6-2 класс 10 - граничная частота: 40-60 Гц - термокомпенсация: -25-70 °C в соответствии с UL 508
Область примененияданные поставщика motor control motor protection
Серияданные поставщика TeSys U TeSys
Специальная область применения продуктаданные поставщика требования к основной защите для пускателей двигателя: перегрузка и короткое замыкание
Стандартыданные поставщика EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, с межполюсной перегородкой CSA C22.2 No 60947-4-1, с межполюсной перегородкой
Тип продуктаданные поставщика стандартный блок управления

Прочие характеристики 18

Подходит для аварийной остановкиEF001433 Да
Возможность перезапускаEF003426 Да
С расцепителем короткого замыканияEF006691 Нет
С предохранителемEF006693 Да
Безопасное разъединение цепиданные поставщика 400 V SELV между цепями управления и вспом. цепями в соответствии с МЭК 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепью в соответствии с МЭК 60947-1
Виброустойчивостьданные поставщика 2 gn 5-300 Гц силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5-300 Гц силовые контакты замкнуты в соответствии с IEC 60068-2-6
Время работыданные поставщика 35 мс размыкание с LUB12 для цепь управления 35 мс размыкание с LUB32 для цепь управления 35 мс размыкание with LUB38 для цепь управления 50 мс замыкание с LUB12 для цепь управления 50 мс замыкание с
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Диапазон уставок тепловой защитыданные поставщика 0.15-0.6 А
Доступные функцииданные поставщика защита от перегрузки и короткого замыкания защита от небаланса и обрыва фаз ручной сброс защита от замыкания на землю
Код совместимостиданные поставщика LUCA
Краткое название устройстваданные поставщика LUCA
Наименование продуктаданные поставщика TeSys U
Сертификатыданные поставщика CE UL CSA CCC EAC ASEFA ATEX Морское исполнение
Совместимость продуктаданные поставщика power base LUB12 power base LUB32 power base LUB38 power base LUB120 power base LUB320 power base LUB380 reversing contactor breaker LU2B12FU reversing contactor breaker LU2B32FU reversing contactor b
Теплоотдачаданные поставщика 2-2 Вт для цепь управления с LUB12 3-3 Вт для цепь управления с LUB32 3-3 Вт для цепь управления with LUB38
Уставка срабатыванияданные поставщика 14,2 x Ir +/- 20 %
Устойчивость к радиополямданные поставщика 10 В/м 3 в соответствии с IEC 61000-4-3

Размеры и упаковка

Изделие

ШиринаEF000008 45 мм
ВысотаEF000040 66 мм
ГлубинаEF000049 60 мм
Вес неттоданные поставщика 0.135 кг
Рабочая высотаданные поставщика 2000 м
