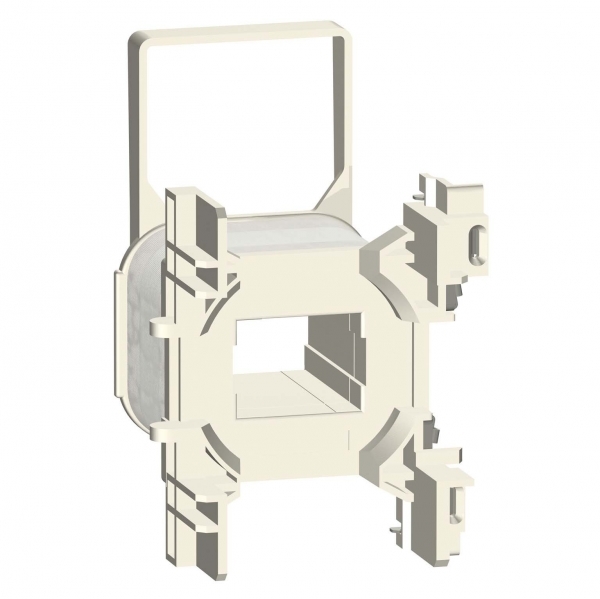

КАТ. УПР. 42 В АС 50/60 ГЦ D40A -D65A

Изображение может отличаться от конкретного исполнения.

Schneider Electric

КАТ. УПР. 42 В АС 50/60 ГЦ D40A -D65A

Артикул: LXD3D7 ETIM-класс: EC001043 EAN: 43389119410326 EAN: 3389119410328 Обновлено: 14.05.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001043
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин напряжение питания цепи управ Us AC 50 Гц42...42 В
Номин напряжение питания цепи управ Us AC 60 Гц42...42 В
Тип напряжения управленияAC (перемен.)

Описание и назначение

<p>Катушка управления 42 В ас 50/60 Гц D40А -D65А. диапазон: TeSys<br /> - тип устройства или его аксессуаров: катушка контактора<br /> - краткое название устройства: LXD3<br /> - индуктивность замкнутого контура: 0.37 гн<br /> - совместимость изделий: LC1D40A.D65A, LC1DT60A, LC1DT80A<br /> - механическая износостойкость: 6 млн. циклов. <br />Преимущества: безвинтовое крепление на 35-мм рейку или крепление на винтах,запатентованная концепция клеммных зажимов EverLink (от 40 до 65A), система S-образных шин (позволяет быстро соединять аппараты, установленные в ряд на одной монтажной рейке) (от 40 до 65A).<br /> Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Механическая износостойкостьданные поставщика 6 млн. циклов
Рабочая температура окружающей средыданные поставщика -5-60 °C

Электрические и световые параметры 11

Номин напряжение питания цепи управ Us AC 50 ГцEF003978 42...42 В
Номин напряжение питания цепи управ Us AC 60 ГцEF003979 42...42 В
Тип напряжения управленияEF008242 AC (перемен.)
Индуктивность замкнутого контураданные поставщика 0.37 гн
Максимальная частота коммутацииданные поставщика 3600 цикл/ч в
Напряжение цепи управленияданные поставщика 42 V Переменный ток 50/60 Гц
Потребляемая мощность при срабатыванииданные поставщика 160-160 В·А 60 Гц 0.75 20 °C) 160-160 В·А 50 Гц 0.75 20 °C)
Потребляемая мощность при удержании, в·аданные поставщика 15-15 В·А 60 Гц 0.3 20 °C) 15-15 В·А 50 Гц 0.3 20 °C)
Пределы напряжения цепи управленияданные поставщика отпускание: 0,3...0,6 Uc в 50/60 Гц 60 °C) находится в состоянии работы: 0,8...1,1 Uc в 50 Гц 60 °C) находится в состоянии работы: 0,85...1,1 Uc в 60 Гц 60 °C)
Среднее сопротивлениеданные поставщика 6.18 Ом в 20 °C
Тип цепи управленияданные поставщика пер. ток в 50/60 Гц

Классификация и назначение 2

Серияданные поставщика TeSys D TeSys
Тип продуктаданные поставщика катушка контактора

Прочие характеристики 5

Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Краткое название устройстваданные поставщика LXD3
Совместимость продуктаданные поставщика LC1DT60A LC1DT80A LC1D40A...D65A
Теплоотдачаданные поставщика 4-5 Вт в 50/60 Гц
Технология использования катушекданные поставщика без встроенного модуля защиты от перегрузок

Размеры и упаковка

Изделие

Вес неттоданные поставщика 0.07 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.098 × 0.058 × 0.058 см 0.16 0.00032967 3389119410328
TRANSPORTING 12 шт. 0.4 × 0.15 × 0.15 м 2.145 0.009 43389119410326

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.098 × 0.058 × 0.058 см
    Вес, кг
    0.16
    Объём, м³
    0.00032967
    EAN / GTIN
    3389119410328

  • TRANSPORTING

    В упаковке
    12 шт.
    Габариты
    0.4 × 0.15 × 0.15 м
    Вес, кг
    2.145
    Объём, м³
    0.009
    EAN / GTIN
    43389119410326
