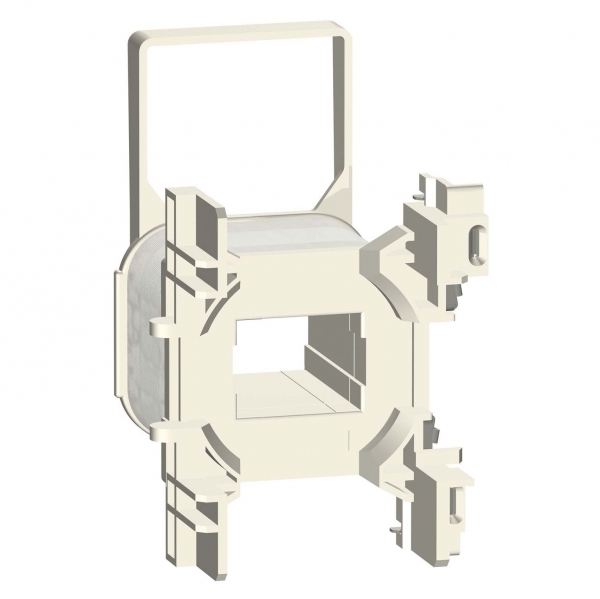

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КАТ. УПР. 120 В АС 50/60 ГЦ D40A -D65A
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Катушка управления 120 В ас 50/60 Гц D40А -D65А. диапазон: TeSys<br /> - тип устройства или его аксессуаров: катушка контактора<br /> - краткое название устройства: LXD3<br /> - индуктивность замкнутого контура: 2.07 гн<br /> - совместимость изделий: LC1D40A.D65A, LC1DT60A, LC1DT80A<br /> - механическая износостойкость: 6 млн. циклов. <br />Преимущества: безвинтовое крепление на 35-мм рейку или крепление на винтах,запатентованная концепция клеммных зажимов EverLink (от 40 до 65A), система S-образных шин (позволяет быстро соединять аппараты, установленные в ряд на одной монтажной рейке) (от 40 до 65A).<br /> Применения: Промышленность, инфраструктура, строительство и т. д. Управление всеми типами двигателей в обычных или жестких условиях эксплуатации, Управление цепями с активным сопротивлением, индуктивными и емкостными цепями.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Механическая износостойкостьданные поставщика | 6 млн. циклов |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -5-60 °C |
Электрические и световые параметры 10
| Номин напряжение питания цепи управ Us AC 60 ГцEF003979 | 120...120 В |
|---|---|
| Тип напряжения управленияEF008242 | AC (перемен.) |
| Индуктивность замкнутого контураданные поставщика | 2.07 гн |
| Максимальная частота коммутацииданные поставщика | 3600 цикл/ч в |
| Напряжение цепи управленияданные поставщика | 120 V Переменный ток 60 Гц |
| Потребляемая мощность при срабатыванииданные поставщика | 160-160 В·А 60 Гц 0.75 20 °C) |
| Потребляемая мощность при удержании, в·аданные поставщика | 15-15 В·А 60 Гц 0.3 20 °C) |
| Пределы напряжения цепи управленияданные поставщика | отпускание: 0,3...0,6 Uc в 60 Гц 60 °C) находится в состоянии работы: 0,85...1,1 Uc в 60 Гц 60 °C) |
| Среднее сопротивлениеданные поставщика | 37.63 Ом в 20 °C |
| Тип цепи управленияданные поставщика | пер. ток в 60 Гц |
Классификация и назначение 2
| Серияданные поставщика | TeSys D TeSys |
|---|---|
| Тип продуктаданные поставщика | катушка контактора |
Прочие характеристики 5
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Краткое название устройстваданные поставщика | LXD3 |
| Совместимость продуктаданные поставщика | LC1D40A...D80A LC2D40A...D80A LC1DT60A...DT80A |
| Теплоотдачаданные поставщика | 4-5 Вт в 60 Гц |
| Технология использования катушекданные поставщика | без встроенного модуля защиты от перегрузок |
Размеры и упаковка
Изделие
| Вес неттоданные поставщика | 0.07 кг |
|---|
