REXANT

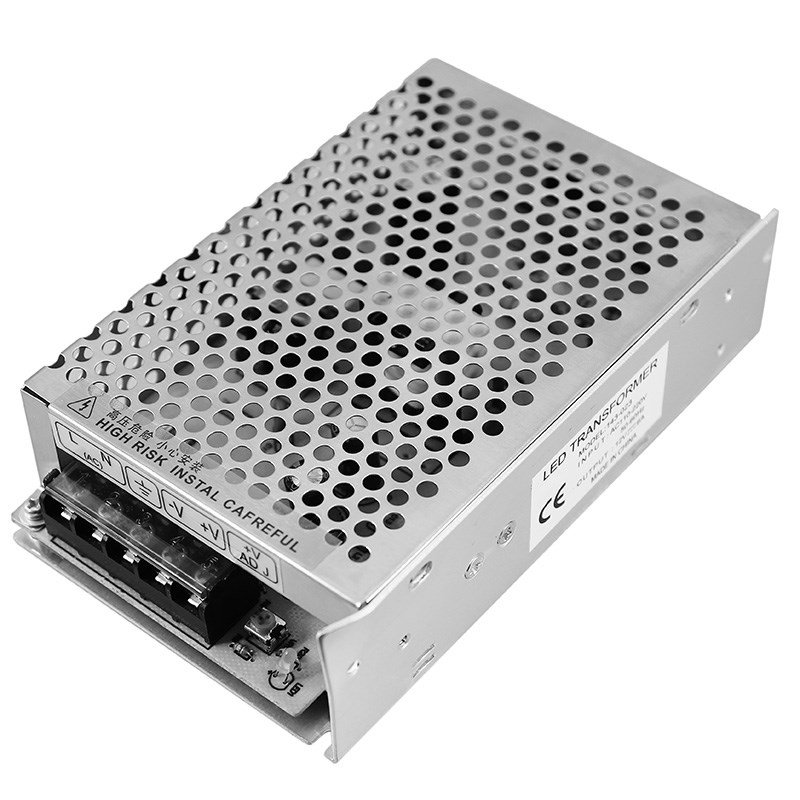

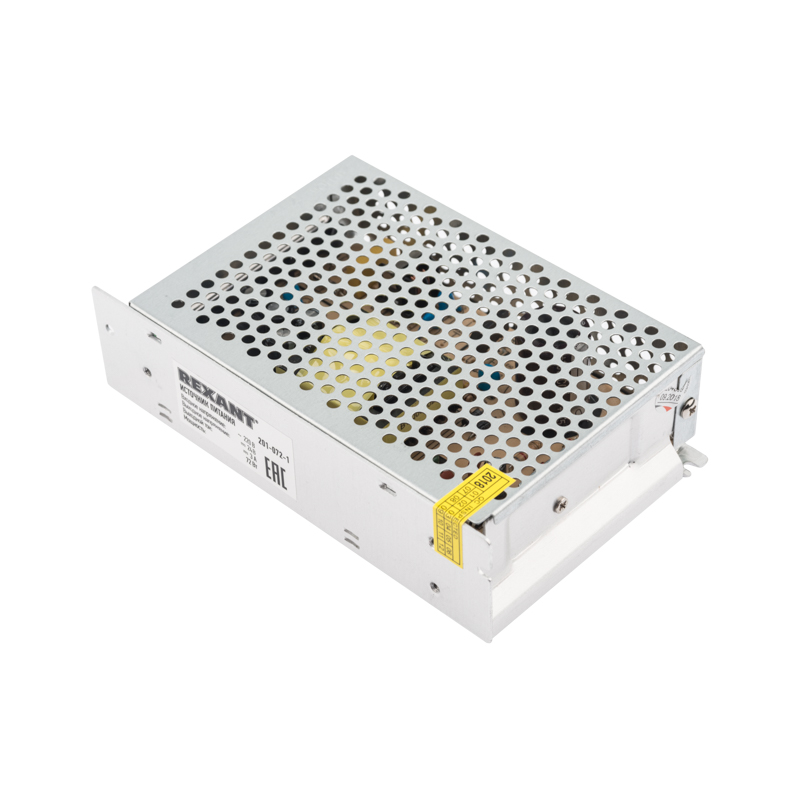

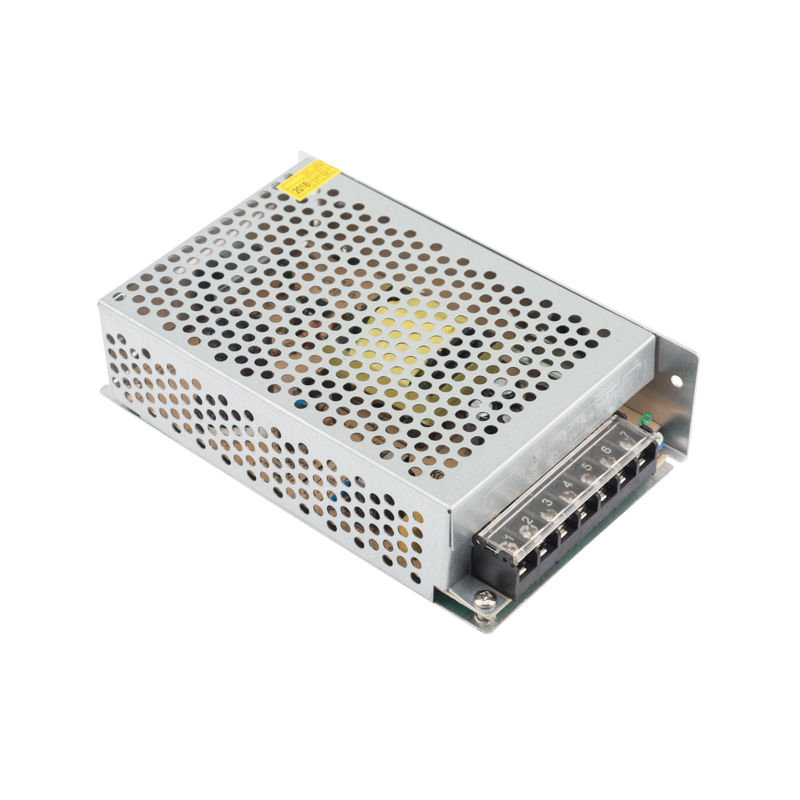

Источник питания AC 110-250V/DC 24V 3A 72W с разъемами под винт (IP20)
ИсточникКаталог SDS_Group
КлассификацияEC002540
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина99,0000 мм
Высота43,0000 мм
Глубина159,0000 мм
Номин. напряжение питания перемен. тока AC 50 Гц110–250 В
Номин. напряжение питания перемен. тока AC 60 Гц110–250 В
Номин напряжение питания постоян тока-DC24–24 В
Защита от короткого замыканияДа
Возможность монтажа на рейкуДа
Описание и назначение

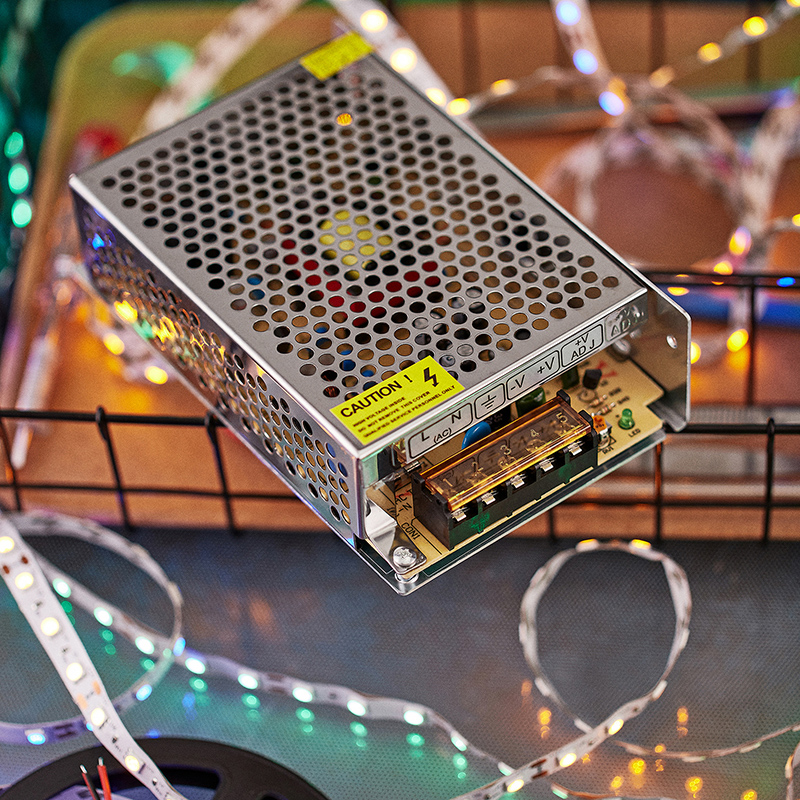

Источник питания можно использовать не только для LED продукции, но и для систем безопасности, видеонаблюдения и питания любых других низковольтных систем. Данная модель имеет мощность 72Вт и разъемы под винт для подключения.
Габаритные размеры (ДхШхВ): 159х99х43мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10–40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 12
| Потребл мощностьEF000346 | 69.84 |
|---|---|
| Выход. мощностьEF000426 | 72 |
| Радиочастотная шина передачи данныхEF001500 | Нет |
| Стабилизированное напряжение шиныEF001518 | Нет |
| Тип питающего напряженияEF002991 | DC (постоян.) |
| Стабилизированное выход напряжениеEF003092 | Нет |
| 1-я ступень выход напряженияEF006792 | 24–24 |
| Регулируемое вторичное напряжениеEF007002 | Нет |
| Номин. напряжение питания перемен. тока AC 50 ГцEF007076 | 110–250 В |
| Номин. напряжение питания перемен. тока AC 60 ГцEF007077 | 110–250 В |
| Номин напряжение питания постоян тока-DCEF007078 | 24–24 В |
| Макс выход ток 1EF008284 | 3 |
Материалы и конструкция 2
| Модульное исполнениеEF000311 | Нет |
|---|---|
| Модульное исполнениеEF001126 | Нет |
Монтаж и подключение 3
| Возможность монтажа на рейкуEF003972 | Да |
|---|---|
| Возможность настенного монтажаEF003973 | Нет |
| Возможна непосредственная установкаEF005689 | Нет |
Классификация и назначение 2
| Применениеданные поставщика | Преобразование переменного напряжения в постоянное |
|---|---|
| Серияданные поставщика | Блок питания |
Прочие характеристики 10
| Шина передачи данных KNXEF001499 | Нет |
|---|---|
| Шина передачи данных по силовым проводамEF001501 | Нет |
| Подходит для функций безопасностиEF001597 | Нет |
| Защита от короткого замыканияEF003696 | Да |
| Шина передачи данных LONEF003831 | Нет |
| СтабилизированноеEF005302 | Нет |
| С светодиодной индикациейEF005950 | Нет |
| Устойчив к коротким замыканиямEF007332 | Да |
| Шина передачи данных KNX радиоEF008855 | Нет |

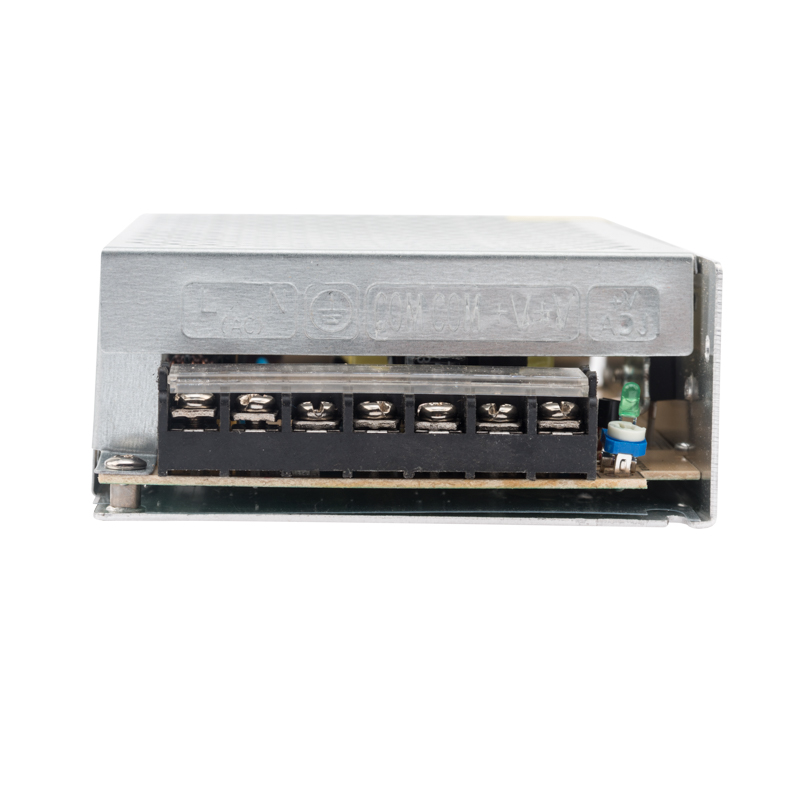

| Вывод 1данные поставщика | Клеммник |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 99,0000 мм |
|---|---|
| ВысотаEF000040 | 43,0000 мм |
| ГлубинаEF000049 | 159,0000 мм |
| Высота изделияданные поставщика | 4.2 см в единицах производителя |
| Длина изделияданные поставщика | 15.8 см |
| Ширина изделияданные поставщика | 9.8 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 16.3 × 10 × 4.5 см | 0.289 | 0.001 | |
| Групповая упаковка кор. (50 шт) | 50 шт | 54.2 × 47.7 × 18.2 см | 18 | 0.047 | |
| Групповая упаковка кор (65 шт) | 65 шт | 53.6 × 27.1 × 45.1 см | 22.054 | 0.066 | |
| Групповая упаковка кор (200 шт) | 200 шт | 45 × 25 × 53 см | 23 | 0.06 |
-
