REXANT

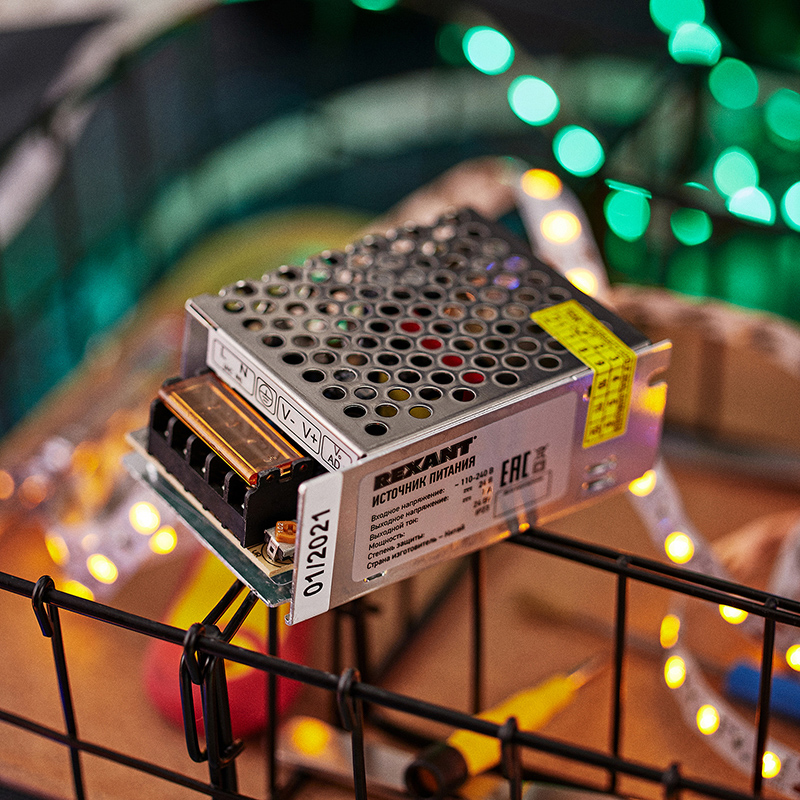

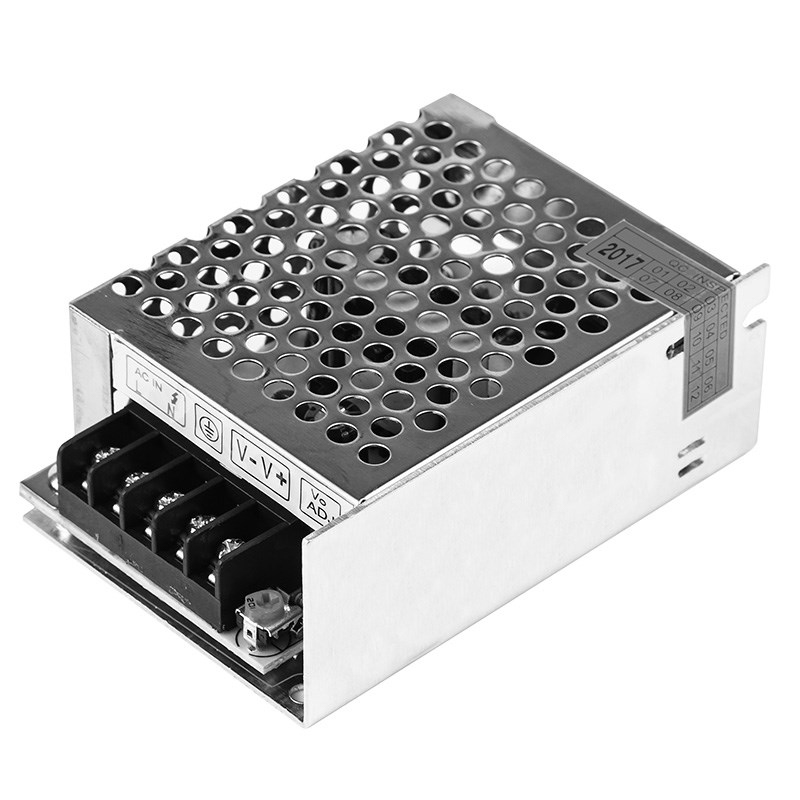

Источник питания AC 110-250V/DC 24V 1A 24W с разъемами под винт (IP20)
ИсточникКаталог SDS_Group
КлассификацияEC002540
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина58,0000 мм
Высота34,0000 мм
Глубина85,0000 мм
Номин. напряжение питания перемен. тока AC 50 Гц110–250 В
Номин. напряжение питания перемен. тока AC 60 Гц110–250 В
Номин напряжение питания постоян тока-DC24–24 В
Защита от короткого замыканияДа
Возможность монтажа на рейкуДа
Описание и назначение
Источник питания можно использовать не только для LED продукции, но и для систем безопасности, видеонаблюдения и питания любых других низковольтных систем. Данная модель имеет мощность 24Вт и разъемы под винт для подключения.
Габаритные размеры (ДхШхВ): 85x58x34мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10–40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 12
| Потребл мощностьEF000346 | 23.28 |
|---|---|
| Выход. мощностьEF000426 | 24 |
| Радиочастотная шина передачи данныхEF001500 | Нет |
| Стабилизированное напряжение шиныEF001518 | Нет |
| Тип питающего напряженияEF002991 | DC (постоян.) |
| Стабилизированное выход напряжениеEF003092 | Нет |
| 1-я ступень выход напряженияEF006792 | 24–24 |
| Регулируемое вторичное напряжениеEF007002 | Нет |
| Номин. напряжение питания перемен. тока AC 50 ГцEF007076 | 110–250 В |
| Номин. напряжение питания перемен. тока AC 60 ГцEF007077 | 110–250 В |
| Номин напряжение питания постоян тока-DCEF007078 | 24–24 В |
| Макс выход ток 1EF008284 | 1 |
Материалы и конструкция 2
| Модульное исполнениеEF000311 | Нет |
|---|---|
| Модульное исполнениеEF001126 | Нет |
Монтаж и подключение 3
| Возможность монтажа на рейкуEF003972 | Да |
|---|---|
| Возможность настенного монтажаEF003973 | Нет |
| Возможна непосредственная установкаEF005689 | Нет |
Классификация и назначение 2
| Применениеданные поставщика | Преобразование переменного напряжения в постоянное |
|---|---|
| Серияданные поставщика | Блок питания |
Прочие характеристики 10
| Шина передачи данных KNXEF001499 | Нет |
|---|---|
| Шина передачи данных по силовым проводамEF001501 | Нет |
| Подходит для функций безопасностиEF001597 | Нет |
| Защита от короткого замыканияEF003696 | Да |
| Шина передачи данных LONEF003831 | Нет |
| СтабилизированноеEF005302 | Нет |
| С светодиодной индикациейEF005950 | Нет |
| Устойчив к коротким замыканиямEF007332 | Да |
| Шина передачи данных KNX радиоEF008855 | Нет |
| Вывод 1данные поставщика | Клеммник |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 58,0000 мм |
|---|---|
| ВысотаEF000040 | 34,0000 мм |
| ГлубинаEF000049 | 85,0000 мм |
| Высота изделияданные поставщика | 3.4 см в единицах производителя |
| Длина изделияданные поставщика | 8.5 см |
| Ширина изделияданные поставщика | 5.8 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 9.4 × 6 × 3.8 | 0.122 | — | |
| Групповая упаковка кор (210 шт) | 210 шт | 54 × 26.4 × 43.6 см | 26.36 | 0.062 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 9.4 × 6 × 3.8
- Вес, кг
- 0.122
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (210 шт)
- В упаковке
- 210 шт
- Габариты
- 54 × 26.4 × 43.6 см
- Вес, кг
- 26.36
- Объём, м³
- 0.062
- EAN / GTIN
