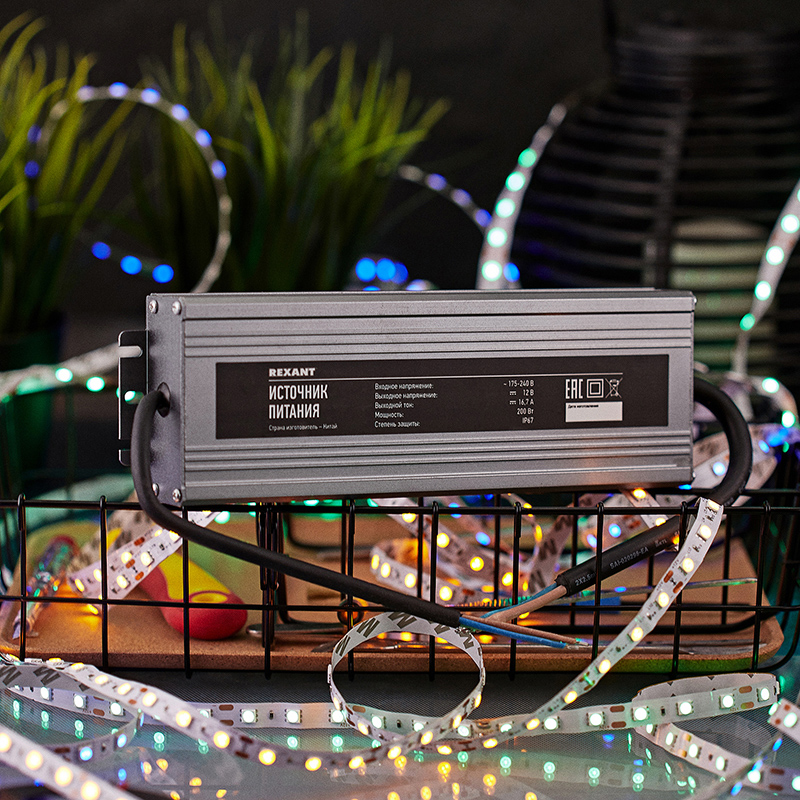

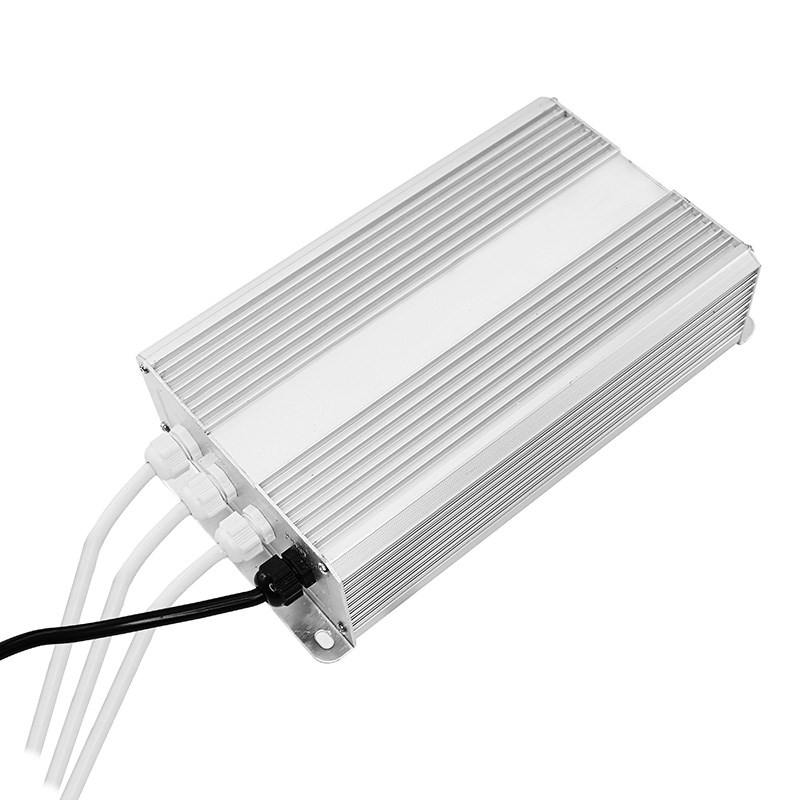

Источник питания 12В, 200Вт с проводами, влагозащищенный IP67
ИсточникКаталог SDS_Group
КлассификацияEC002540
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина120 мм
Высота53 мм
Глубина230 мм
Потребл мощность194 ВА
Рабочая температура-10–40 °C
Выход мощность200 Вт
1-я ступень выход напряжения12–12 В
Номин. напряжение питания перемен. тока AC 50 Гц175–250 В
Описание и назначение
Стабилизированный LED источник питания 200Вт предназначен для обеспечения питания свето- и электротехнических устройств постоянным током 12В от сети переменного тока 220В. Используется при подключении светодиодных изделий, а также при создании современного дизайна помещений, производстве рекламных щитов или оформлении витрин. Применяется для питания аппаратуры, систем безопасности, видеонаблюдения и любых других низковольтных систем. Новая конструкция блока питания имеет защиту от короткого замыкания и перегрева.
В усовершенствованной PCB-панели используются современные радиоэлементы и новая схема подключения, за счет чего повышается стабильность работы.
Специальное покрытие PCB-панели защищает контакты от утечки электрического тока и окисления. Понижающий трансформатор защищает источник света (светодиоды) при нестабильном напряжении в электросети, обеспечивая устойчивый выходной ток, что убережет светодиоды от преждевременного выхода из строя.

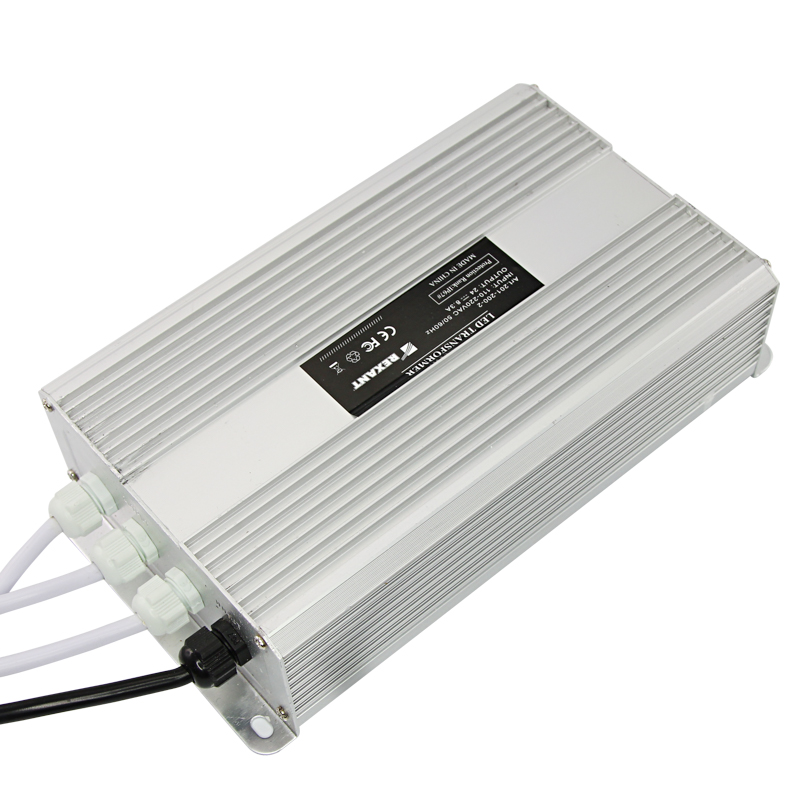

Алюминиевый корпус обеспечивает отвод максимального количества тепла от работающих радиоэлементов.
Для быстрого и удобного подключения провода на корпусе предусмотрены клеммы под винт. Если такой блок питания расположен на большом расстоянии от потребителя тока, то необходимо просчитать сечение жилы для проводов, идущих к осветительным приборам.
Габаритные размеры (ДхШхВ): 230х120х53мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10–40 |
|---|---|
| Рабочая температураEF002393 | -10–40 °C |
| Степень защиты - IPEF005474 | IP67 |
Электрические и световые параметры 13
| Потребл мощностьEF000346 | 194 ВА |
|---|---|
| Выход. мощностьEF000426 | 200 |
| Радиочастотная шина передачи данныхEF001500 | Нет |
| Стабилизированное напряжение шиныEF001518 | Нет |
| Тип питающего напряженияEF002991 | DC (постоян.) |
| Выход мощностьEF003034 | 200 Вт |
| Стабилизированное выход напряжениеEF003092 | Нет |
| 1-я ступень выход напряженияEF006792 | 12–12 В |
| Регулируемое вторичное напряжениеEF007002 | Нет |
| Номин. напряжение питания перемен. тока AC 50 ГцEF007076 | 175–250 В |
| Номин. напряжение питания перемен. тока AC 60 ГцEF007077 | 110–250 В |
| Номин напряжение питания постоян тока-DCEF007078 | 12–12 В |
| Макс выход ток 1EF008284 | 16.7 А |
Материалы и конструкция 2
| Модульное исполнениеEF000311 | Нет |
|---|---|
| Модульное исполнениеEF001126 | Нет |
Монтаж и подключение 3
| Возможность монтажа на рейкуEF003972 | Да |
|---|---|
| Возможность настенного монтажаEF003973 | Нет |
| Возможна непосредственная установкаEF005689 | Нет |
Классификация и назначение 2
| Применениеданные поставщика | Преобразование переменного напряжения в постоянное |
|---|---|
| Серияданные поставщика | Блок питания |
Прочие характеристики 10
| Шина передачи данных KNXEF001499 | Нет |
|---|---|
| Шина передачи данных по силовым проводамEF001501 | Нет |
| Подходит для функций безопасностиEF001597 | Нет |
| Защита от короткого замыканияEF003696 | Да |
| Шина передачи данных LONEF003831 | Нет |
| СтабилизированноеEF005302 | Нет |
| С светодиодной индикациейEF005950 | Нет |
| Устойчив к коротким замыканиямEF007332 | Да |
| Шина передачи данных KNX радиоEF008855 | Нет |
| Вывод 1данные поставщика | Шнур с выводом |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 120 мм |
|---|---|
| ВысотаEF000040 | 53 мм |
| ГлубинаEF000049 | 230 мм |
| Высота изделияданные поставщика | 5.3 см в единицах производителя |
| Длина изделияданные поставщика | 23 см |
| Ширина изделияданные поставщика | 12 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 27.6 × 10.1 × 4 см | 1.183 | 0.001 | |
| Групповая упаковка кор. (10 шт.) | 10 шт | 14.5 × 26 × 33.5 см | 14.27 | 0.013 | |
| Групповая упаковка кор. (5 шт) | 5 шт | 15.5 × 26.2 × 32.5 см | 10.7 | 0.013 | |
| Групповая упаковка упак (20 шт) | 20 шт | 25 × 28 × 43 см | 24.5 | 0.03 | |
| Групповая упаковка кор (35 шт) | 35 шт | 25 × 31 × 31 см | 25.235 | 0.024 | |
| Групповая упаковка кор (15 шт) | 15 шт | 32.1 × 30.8 × 24.5 см | 18.107 | 0.024 |
-
Базовая единица кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 27.6 × 10.1 × 4 см
- Вес, кг
- 1.183
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (10 шт.)
- В упаковке
- 10 шт
- Габариты
- 14.5 × 26 × 33.5 см
- Вес, кг
- 14.27
- Объём, м³
- 0.013
- EAN / GTIN
-
Групповая упаковка кор. (5 шт)
- В упаковке
- 5 шт
- Габариты
- 15.5 × 26.2 × 32.5 см
- Вес, кг
- 10.7
- Объём, м³
- 0.013
- EAN / GTIN
-
Групповая упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 25 × 28 × 43 см
- Вес, кг
- 24.5
- Объём, м³
- 0.03
- EAN / GTIN
-
Групповая упаковка кор (35 шт)
- В упаковке
- 35 шт
- Габариты
- 25 × 31 × 31 см
- Вес, кг
- 25.235
- Объём, м³
- 0.024
- EAN / GTIN
-
Групповая упаковка кор (15 шт)
- В упаковке
- 15 шт
- Габариты
- 32.1 × 30.8 × 24.5 см
- Вес, кг
- 18.107
- Объём, м³
- 0.024
- EAN / GTIN
