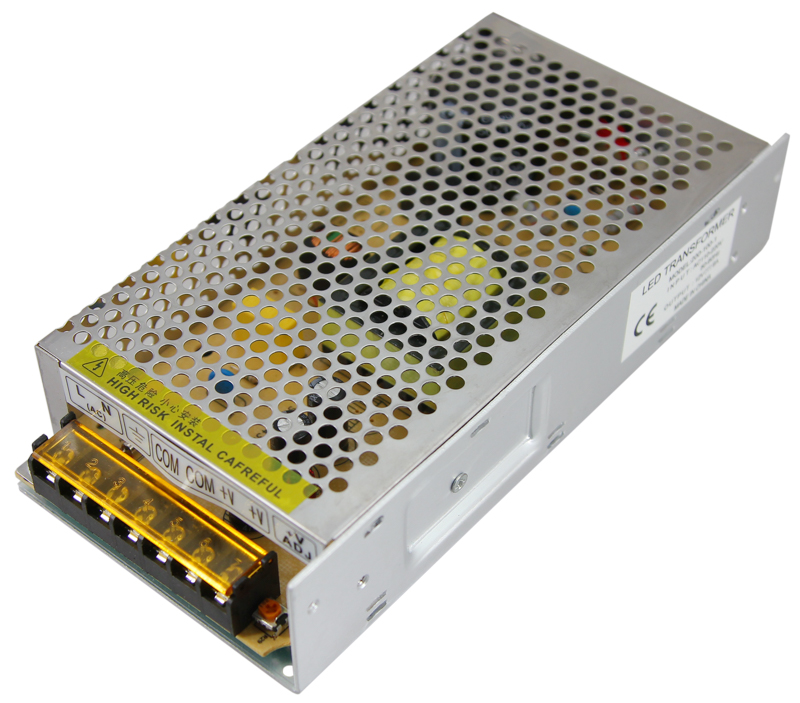

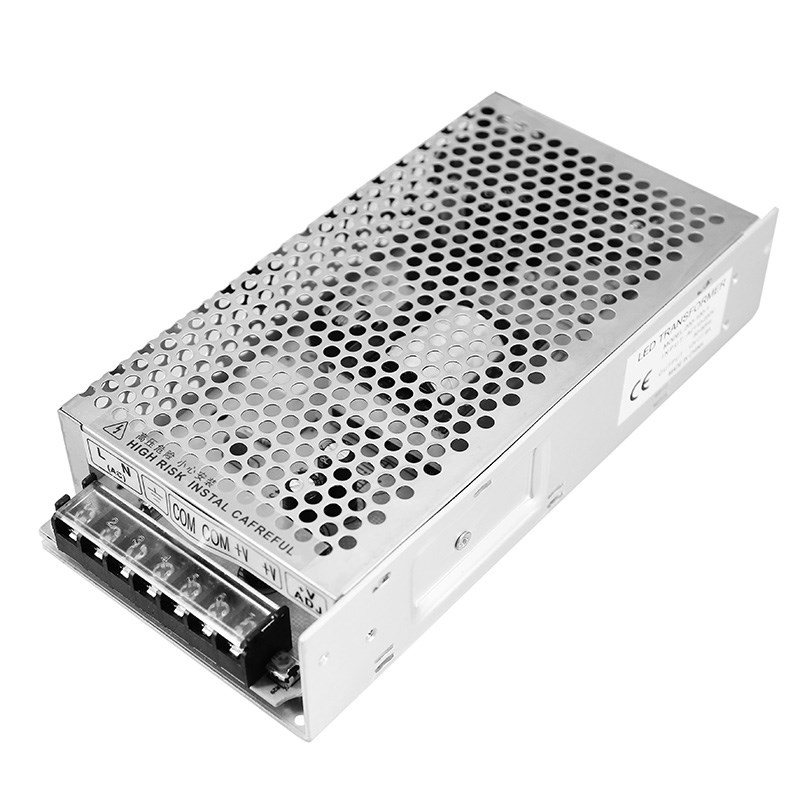

Источник питания 110-250 V AC/12 V DC 9 A 100 W с разъемами под винт, без влагозащиты (IP20)
ИсточникКаталог SDS_Group
КлассификацияEC002540
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина199,0000 мм
Высота98,0000 мм
Глубина43,0000 мм
Номин. напряжение питания перемен. тока AC 50 Гц110–250 В
Номин. напряжение питания перемен. тока AC 60 Гц110–230 В
Номин напряжение питания постоян тока-DC12–12 В
Степень защиты - IPIP20
Защита от короткого замыканияДа
Описание и назначение

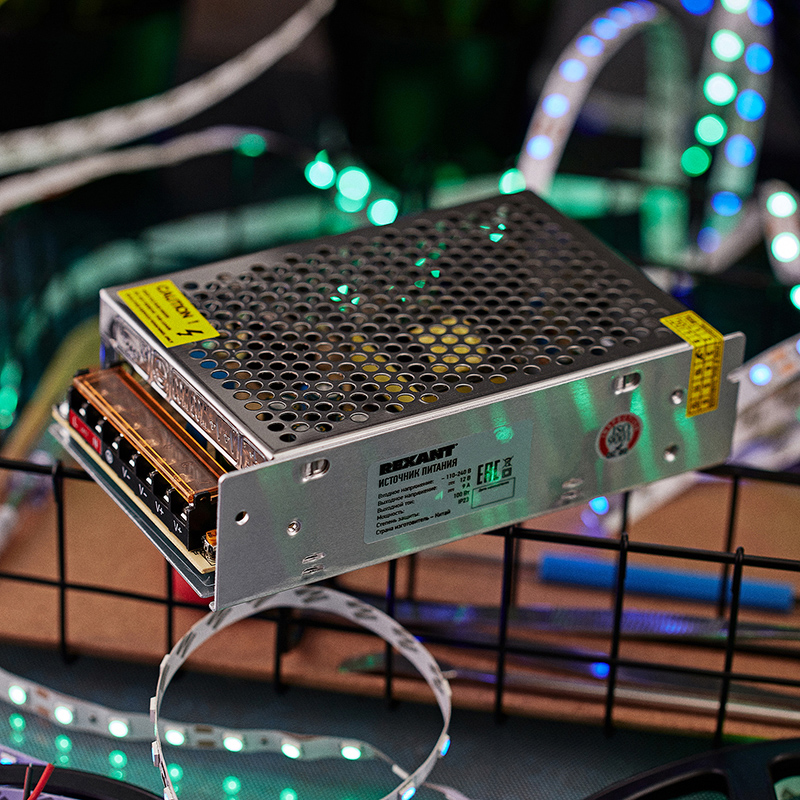

Источник питания можно использовать не только для LED продукции, но и для систем безопасности, видеонаблюдения и питания любых других низковольтных систем. Данная модель имеет мощность 100 Вт и разъемы под винт для подключения.
Габаритные размеры (ДхШхВ): 199х98х43 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10–40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 12
| Потребл мощностьEF000346 | 97 |
|---|---|
| Выход. мощностьEF000426 | 100 |
| Радиочастотная шина передачи данныхEF001500 | Нет |
| Стабилизированное напряжение шиныEF001518 | Нет |
| Тип питающего напряженияEF002991 | DC (постоян.) |
| Стабилизированное выход напряжениеEF003092 | Нет |
| 1-я ступень выход напряженияEF006792 | 12–12 |
| Регулируемое вторичное напряжениеEF007002 | Нет |
| Номин. напряжение питания перемен. тока AC 50 ГцEF007076 | 110–250 В |
| Номин. напряжение питания перемен. тока AC 60 ГцEF007077 | 110–230 В |
| Номин напряжение питания постоян тока-DCEF007078 | 12–12 В |
| Макс выход ток 1EF008284 | 9 |
Материалы и конструкция 2
| Модульное исполнениеEF000311 | Нет |
|---|---|
| Модульное исполнениеEF001126 | Нет |
Монтаж и подключение 3
| Возможность монтажа на рейкуEF003972 | Да |
|---|---|
| Возможность настенного монтажаEF003973 | Нет |
| Возможна непосредственная установкаEF005689 | Нет |
Классификация и назначение 2
| Применениеданные поставщика | Преобразование переменного напряжения в постоянное |
|---|---|
| Серияданные поставщика | Блок питания |
Прочие характеристики 10
| Шина передачи данных KNXEF001499 | Нет |
|---|---|
| Шина передачи данных по силовым проводамEF001501 | Нет |
| Подходит для функций безопасностиEF001597 | Нет |
| Защита от короткого замыканияEF003696 | Да |
| Шина передачи данных LONEF003831 | Нет |
| СтабилизированноеEF005302 | Нет |
| С светодиодной индикациейEF005950 | Нет |
| Устойчив к коротким замыканиямEF007332 | Да |
| Шина передачи данных KNX радиоEF008855 | Нет |
| Вывод 1данные поставщика | Клеммник |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 199,0000 мм |
|---|---|
| ВысотаEF000040 | 98,0000 мм |
| ГлубинаEF000049 | 43,0000 мм |
| Высота изделияданные поставщика | 3.8 см в единицах производителя |
| Длина изделияданные поставщика | 15.9 см |
| Ширина изделияданные поставщика | 9.8 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 16.2 × 10.3 × 4.5 см | 0.353 | 0.001 | |
| Групповая упаковка кор. (50 шт.) | 50 шт | 18.2 × 47.7 × 54.2 см | 14 | 0.047 | |
| Групповая упаковка кор. (40 шт.) | 40 шт | — | 15.22 | 0.041 | |
| Групповая упаковка кор (65 шт) | 65 шт | 53.3 × 27.1 × 45.5 см | 25.088 | 0.066 |
-
Базовая единица кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 16.2 × 10.3 × 4.5 см
- Вес, кг
- 0.353
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (50 шт.)
- В упаковке
- 50 шт
- Габариты
- 18.2 × 47.7 × 54.2 см
- Вес, кг
- 14
- Объём, м³
- 0.047
- EAN / GTIN
-
Групповая упаковка кор. (40 шт.)
- В упаковке
- 40 шт
- Габариты
- —
- Вес, кг
- 15.22
- Объём, м³
- 0.041
- EAN / GTIN
-
Групповая упаковка кор (65 шт)
- В упаковке
- 65 шт
- Габариты
- 53.3 × 27.1 × 45.5 см
- Вес, кг
- 25.088
- Объём, м³
- 0.066
- EAN / GTIN
