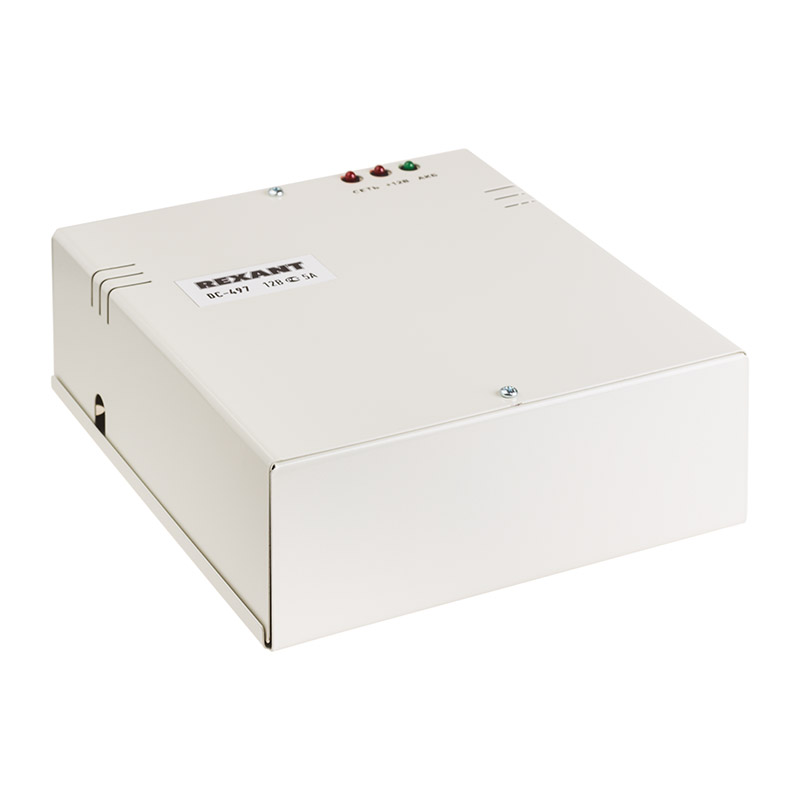

Блок питания резервированный 12В, 5А, под АКБ 7А/ ч DC-497
ИсточникКаталог SDS_Group
КлассификацияEC002540
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина227,0000 мм
Высота203,0000 мм
Глубина75,0000 мм
Высота установочная (встраив.)н/д мм
Потребл мощностьн/д ВА
Макс. потребл. токн/д А
Ширина установочная (встраив.)135,0000 мм
Макс выход токн/д мА
Описание и назначение
Отличительные особенности:
- Электронная защита от «переполюсовки» и глубокого разряда аккумулятора.
- Электронная защита от КЗ
- Автоматическое восстановление Uвых, после снятия КЗ
- Защита от перегрузки по току
- Защита потребителя от перенапряжения
- Защита от перенапряжения по входу
- Неограниченное время нахождения в состоянии КЗ
Технические характеристики:
- Входное напряжение: Uвх.переменное 160-242В
- Регулировка выходного напряжения
- Выходное напряжение: Uвых.= 12B
- Номинальный ток на выходе: Iвых.ном. = 5А
- Допустимая перегрузка по току: Imax = 5.5А
- Время наработки на отказ, не менее: 100000 часов
- Тип корпуса: Металлический, настенное крепление
- Наличие индикации режимов работы
- Масса: 2,5кг (без учета АКБ)
- Размеры: 227х203х75 мм.
- Размеры упаковки: 230х210х80мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Рабочая температураEF002393 | - 0 °C |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 22
| Потребл мощностьEF000346 | н/д ВА |
|---|---|
| Макс. потребл. токEF000619 | н/д А |
| Макс выход токEF001315 | н/д мА |
| Радиочастотная шина передачи данныхEF001500 | Нет |
| Стабилизированное напряжение шиныEF001518 | Нет |
| Тип питающего напряженияEF002991 | DC (постоян.) |
| Выход мощностьEF003034 | н/д Вт |
| Стабилизированное выход напряжениеEF003092 | Да |
| 1-я ступень выход напряженияEF006792 | - 0 В |
| 1-я ступень выход. напряжения перемен. токаEF006793 | - 0 В |
| 1-я ступень выход. напряжения постоян. токаEF006794 | - 0 В |
| 2-я ступень выход. напряженияEF006797 | - 0 В |
| 2-я ступень выход. напряжения постоян. токаEF006799 | - 0 В |
| 3-я ступень выход. напряженияEF006800 | - 0 В |
| 3-я ступень выход. напряжения постоян. токаEF006802 | - 0 В |
| Регулируемое вторичное напряжениеEF007002 | Нет |
| Номин. напряжение питания перемен. тока AC 50 ГцEF007076 | 160–242 В |
| Номин. напряжение питания перемен. тока AC 60 ГцEF007077 | 160–240 В |
| Номин напряжение питания постоян тока-DCEF007078 | 12,0–12 В |
| Макс выход ток 1EF008284 | н/д А |
| Макс. выход. ток 2EF008285 | н/д А |
| Макс. выход. ток 3EF008286 | н/д А |
Материалы и конструкция 2
| Модульное исполнениеEF001126 | Нет |
|---|---|
| Уровень исполнения согл. EN ISO 13849-1EF007399 | н/д |
Монтаж и подключение 5
| Тип монтажаEF000003 | н/д |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Возможность монтажа на рейкуEF003972 | Да |
| Возможность настенного монтажаEF003973 | Да |
| Возможна непосредственная установкаEF005689 | Да |
Прочие характеристики 11
| Количество встроенных дроссельных катушекEF000840 | н/д |
|---|---|
| Количество питаемыхлинийEF000873 | н/д |
| Шина передачи данных KNXEF001499 | Нет |
| Шина передачи данных по силовым проводамEF001501 | Нет |
| Подходит для функций безопасностиEF001597 | Да |
| Другие шинные системыEF003811 | н/д |
| Шина передачи данных LONEF003831 | Нет |
| СтабилизированноеEF005302 | Да |
| С светодиодной индикациейEF005950 | Нет |
| Устойчив к коротким замыканиямEF007332 | Да |
| Шина передачи данных KNX радиоEF008855 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 227,0000 мм |
|---|---|
| ВысотаEF000040 | 203,0000 мм |
| ГлубинаEF000049 | 75,0000 мм |
| Высота установочная (встраив.)EF000332 | н/д мм |
| Ширина установочная (встраив.)EF000846 | 135,0000 мм |
| Ширина по количеству модульных расстоянийEF002950 | н/д |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт. | 0.231 × 0.216 × 0.086 м | 0.994 | 0.004 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт.
- Габариты
- 0.231 × 0.216 × 0.086 м
- Вес, кг
- 0.994
- Объём, м³
- 0.004
- EAN / GTIN
