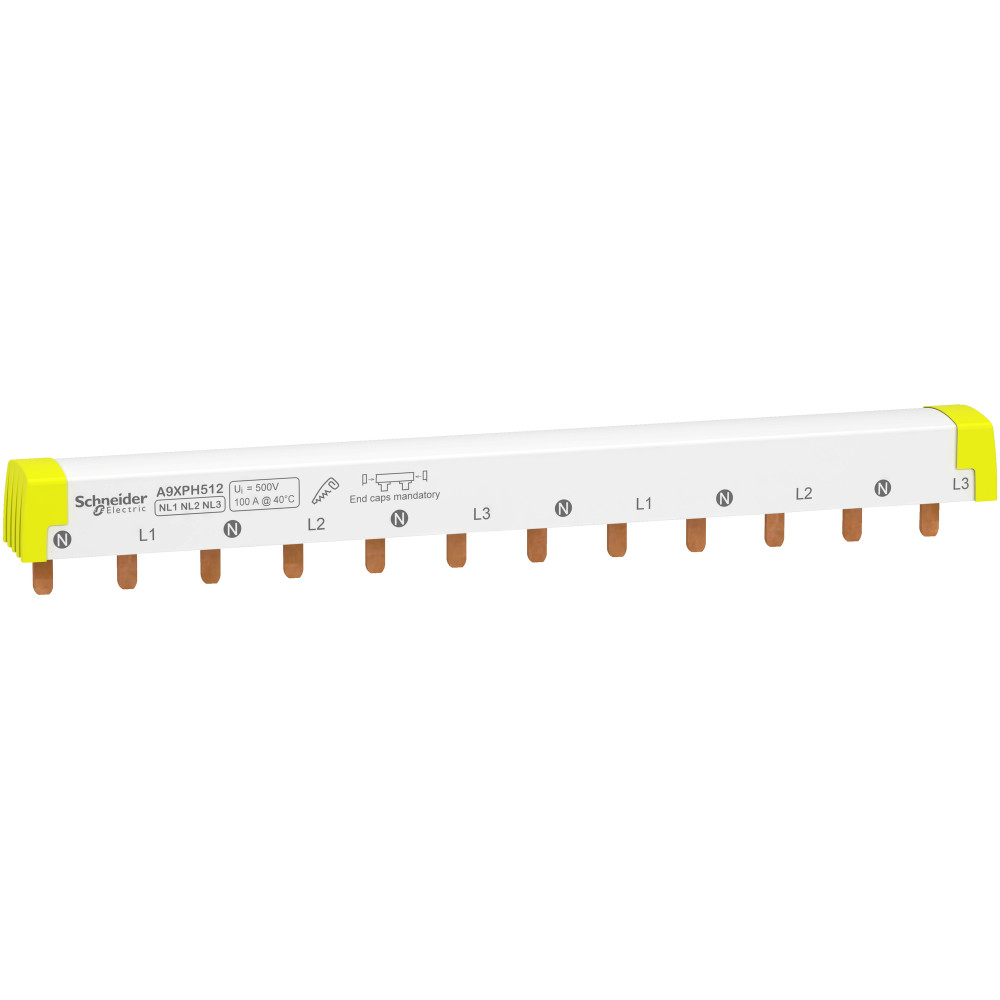

ШИНКА ГРЕБЕНЧАТАЯ 4П (NL1NL2…NL3) 12 МОД.18ММ 100А РАЗРЕЗАЕМАЯ
ИсточникКаталог Systeme Electric
КлассификацияEC000215
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение16 мм кв.
Номин продолжительный ток Iu100 А
Длина220 мм
Макс. допустимое раб. напряжение Ue415 В
Размеры поля или шага18 мм
Тип подключенияШтырь (Pin)
ИзолированныйНет
Количество фаз3
Описание и назначение
ШИНКА ГРЕБЕНЧАТАЯ 4П (NL1NL2…NL3) 12 МОД.18ММ 100А РАЗРЕЗАЕМАЯ. Использование гребенчатых шинок упрощает установку оборудования. Они могут быть разрезаны за один заход. В комплект входят 2 боковые заглушки IP20. После разрезания шинки установка заглушек обязательна. На каждую сторону шинки нанесена маркировка для идентификации фаз при установке во всех позициях. Места разрезов помечены на изоляции.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Огнестойкостьданные поставщика | N/A |
|---|---|
| Степень защиты ipданные поставщика | IP20 with end-pieces and tooth covers |
Электрические и световые параметры 9
| Количество фазEF000351 | 3 |
|---|---|
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 4 |
| Макс. допустимое раб. напряжение UeEF007357 | 415 В |
| Межполюсный шагданные поставщика | 18 мм |
| номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток в соответствии с МЭК 61439-2 |
| номинальный рабочий токданные поставщика | 100 А в 40 °C |
| оминальное рабочее напряжениеданные поставщика | 415 V Переменный ток |
| Расстояние между направляющимиданные поставщика | 36 мм |
Материалы и конструкция 3
| Изоляцияданные поставщика | изолированный |
|---|---|
| Исполнение монтажаданные поставщика | горизонт. |
| Цветданные поставщика | белый (RAL 9003) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Штырь (Pin) |
|---|---|
| Подходит для количества подключаемых устройствEF007241 | 6 |
| Место установкиданные поставщика | top or bottom в Клеммы туннельного типа top or bottom в double terminal |
| Тип разъемаданные поставщика | зуб |
Классификация и назначение 4
| Категория - аксессуар/отдельная детальданные поставщика | Аксессуары присоединений |
|---|---|
| Серияданные поставщика | Acti 9 |
| Стандартыданные поставщика | IEC 60947-7-1 МЭК 61439-2 |
| Тип продуктаданные поставщика | комбинированная сборная шина |
Прочие характеристики 12
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Нет |
| Подходит для устройств с N-шинойEF007218 | Нет |
| Lines descriptionданные поставщика | 3L + N |
| Poles configuration for 1 wayданные поставщика | 1 1P + N 1 2P |
| Количество каналовданные поставщика | 6 каналов N + L |
| Комплектация изделияданные поставщика | разрезаемый |
| Маркировкаданные поставщика | N L1 N L2 N L3 |
| Общее количество модулей по 18 ммданные поставщика | 12 |
| Совместимость серий продуктаданные поставщика | Acti 9 iC60 Acti 9 iK60 Acti 9 iID Acti 9 iID K Acti 9 iSW Acti 9 iSW-NA Multi 9 C60 |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60947-7-1 |
| Шаг 9 ммданные поставщика | 24 |
Размеры и упаковка
Изделие
| Поперечное сечениеEF000649 | 16 мм кв. |
|---|---|
| ДлинаEF001438 | 220 мм |
| Размеры поля или шагаEF007504 | 18 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.215 × 0.03 × 0.022 см | 0.13 | 0.0001419 | |
| Групповая упаковка | 5 шт. | 0.248 × 0.088 × 0.058 м | 0.654 | 0.00126579 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.215 × 0.03 × 0.022 см
- Вес, кг
- 0.13
- Объём, м³
- 0.0001419
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.248 × 0.088 × 0.058 м
- Вес, кг
- 0.654
- Объём, м³
- 0.00126579
- EAN / GTIN
