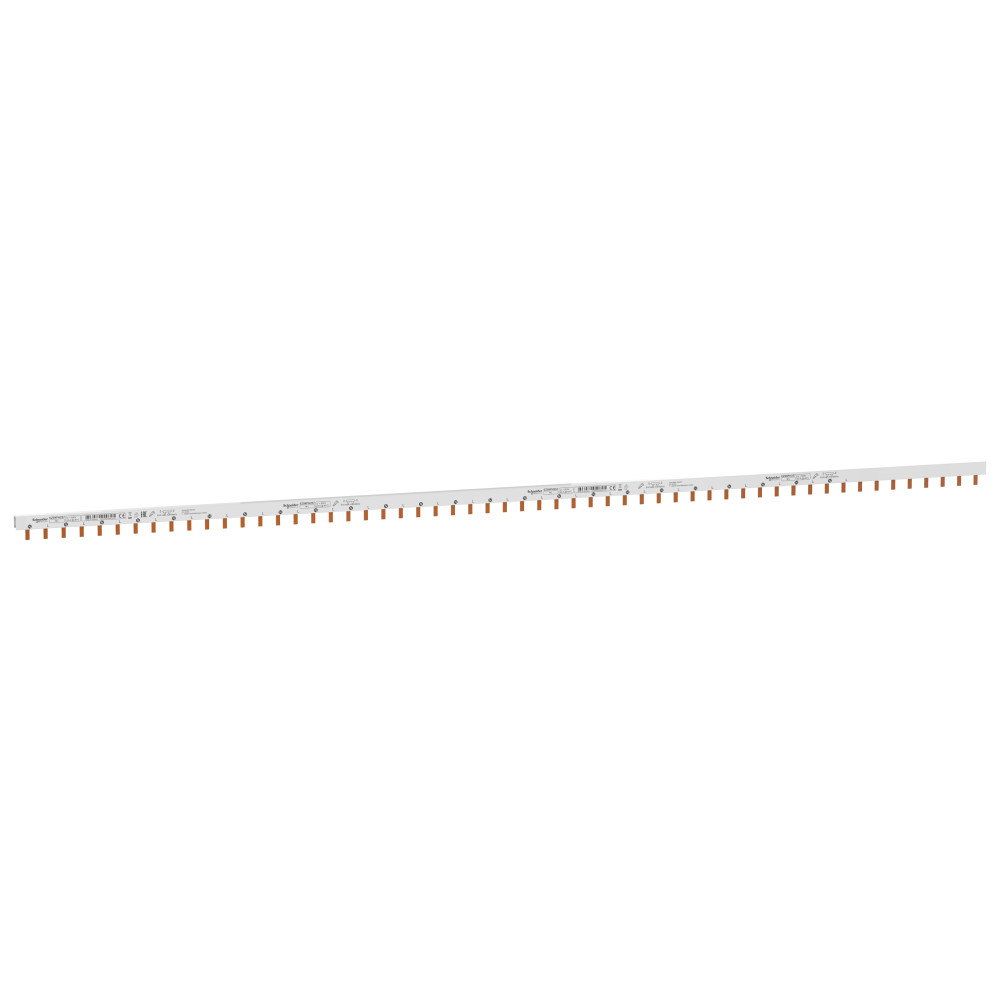

ШИНКА ГРЕБЕНЧАТАЯ 2П (L1L2) 57МОД ШАГ 18ММ 63А РАЗРЕЗАЕМАЯ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Гребенчатая шинка для аппаратов серии Easy9 Schneider Electric, двухполюсная, 57 модулей по 18 мм, на номинальный ток 63 А, тип разъема - PIN (штырь), цвет - светло-серый.
- Педназначена для распределения электропитания внутри распределительного щита.
- Обеспечивает легкую и надежную сборку распределительного щита без использования кабельных перемычек. - Контактные зубцы расположены в соответствии с вводами подключаемых устройств. - Обеспечена идентификация контактов шин. - Могут быть разрезаны или распилены. - Поставляются с боковыми заглушками IP20, установка которых обязательна. - Неподключенные контактные зубцы могут быть изолированы защитными колпачками (аксессуар).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Огнестойкостьданные поставщика | 850 °C ( 30 с ) в соответствии с МЭК 60695-2-1 |
|---|
Электрические и световые параметры 9
| Количество фазEF000351 | 2 |
|---|---|
| Номин продолжительный ток IuEF001389 | 63 А |
| Количество полюсовEF001391 | 2 |
| Макс. допустимое раб. напряжение UeEF007357 | 400 В |
| Межполюсный шагданные поставщика | 18 мм |
| Номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток в соответствии с МЭК 61439-1 |
| номинальный рабочий токданные поставщика | 63 А в 40 °C |
| оминальное рабочее напряжениеданные поставщика | 230 В Переменный ток 50 Гц Ph/N 400 В Переменный ток 50 Гц Ph/Ph |
| Расстояние между направляющимиданные поставщика | 36 мм |
Материалы и конструкция 3
| Изоляцияданные поставщика | изолированный |
|---|---|
| Исполнение монтажаданные поставщика | горизонт. |
| Цветданные поставщика | светло-серый (RAL 7035) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Штырь (Pin) |
|---|---|
| Подходит для количества подключаемых устройствEF007241 | 28 |
| Место установкиданные поставщика | верхний в Клеммы туннельного типа |
| Тип разъемаданные поставщика | зуб |
Классификация и назначение 5
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Категория - аксессуар/отдельная детальданные поставщика | аксессуары присоединений |
| Серияданные поставщика | Easy9 |
| Стандартыданные поставщика | IEC 60439-1 IEC 60664 |
| Тип продуктаданные поставщика | комбинированная сборная шина |
Прочие характеристики 14
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Да |
| Подходит для устройств с N-шинойEF007218 | Да |
| Lines descriptionданные поставщика | 2L |
| Poles configuration for 1 wayданные поставщика | 1 2P |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество каналовданные поставщика | 28 позиций 2 L |
| Комплектация изделияданные поставщика | разрезаемый |
| Оборудование в комплектеданные поставщика | 2 end piece |
| Общее количество модулей по 18 ммданные поставщика | 57 |
| Сегмент рынкаданные поставщика | Жиличный сектор |
| Совместимость серий продуктаданные поставщика | Easy9 XP |
| Степень загрязненияданные поставщика | 2 |
| Шаг 9 ммданные поставщика | 114 |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 1000 мм |
|---|---|
| Размеры поля или шагаEF007504 | 18 мм |
