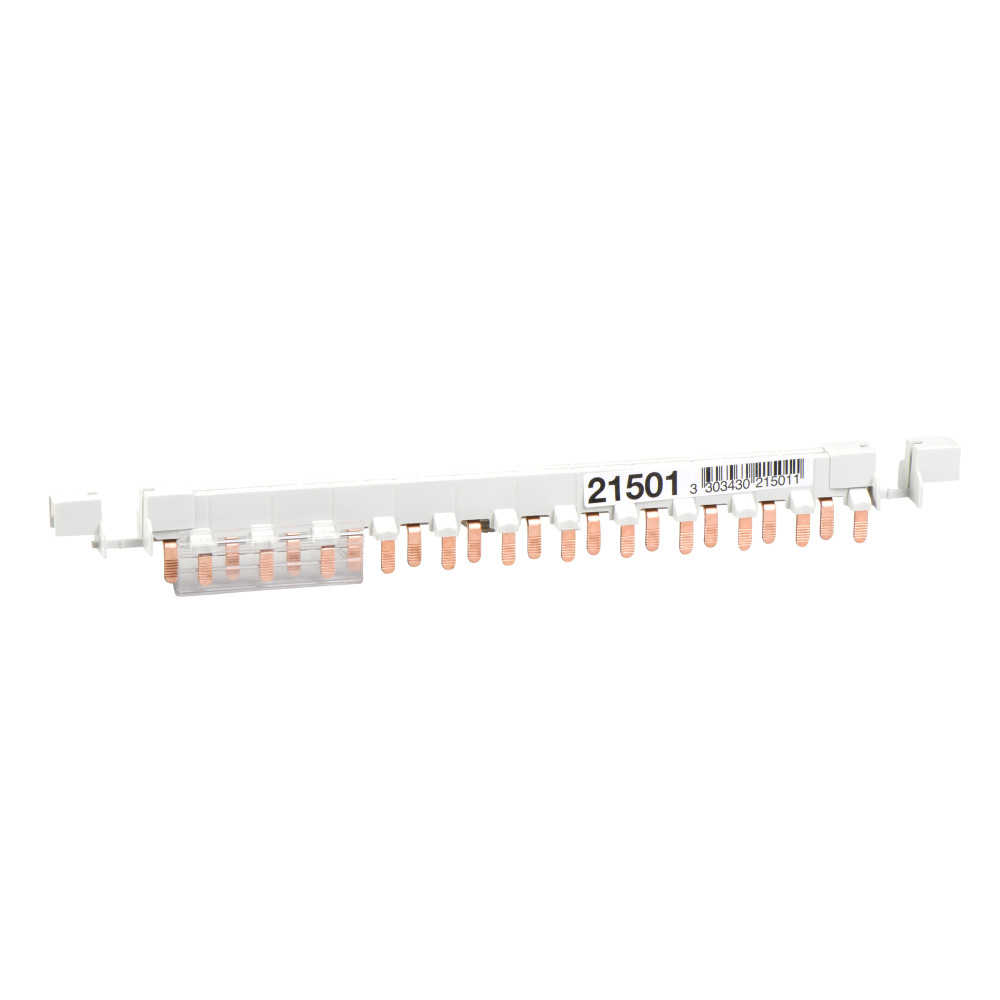

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ШИНКА ГРЕБЕНЧАТАЯ 1П+H (NL1…(ШАГ9ММ)) 12 МОД.18ММ 80А РАЗРЕЗАЕМАЯ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
ШИНКА ГРЕБЕНЧАТАЯ 1П+H (NL1…(ШАГ9ММ)) 12 МОД.18ММ 80А РАЗРЕЗАЕМАЯ. Использование гребенчатых шинок упрощает установку оборудования. Они могут быть разрезаны за один заход. В комплект входят 2 боковые заглушки IP20. После разрезания шинки установка заглушек обязательна. На каждую сторону шинки нанесена маркировка для идентификации фаз при установке во всех позициях. Места разрезов помечены на изоляции.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Огнестойкостьданные поставщика | 960 °C ( 30 с ) в соответствии с IEC 60695-2-1 |
|---|
Электрические и световые параметры 11
| Количество фазEF000351 | 1 |
|---|---|
| Номин продолжительный ток IuEF001389 | 80 А |
| Количество полюсовEF001391 | 2 |
| Макс. допустимое раб. напряжение UeEF007357 | 400 В |
| Межполюсный шагданные поставщика | 9 мм |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ |
| номинальное напряжение изоляцииданные поставщика | 440 В переменный ток в соответствии с МЭК 61439-1 |
| номинальное рабочее напряжениеданные поставщика | 230 В переменный ток Ph/N |
| номинальный рабочий токданные поставщика | 80 А в 40 °C |
| Расстояние между направляющимиданные поставщика | 18 мм |
Материалы и конструкция 3
| Изоляцияданные поставщика | изолированный |
|---|---|
| Исполнение выключателяданные поставщика | горизонт. |
| Цветданные поставщика | светло-серый (RAL 7035) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Штырь (Pin) |
|---|---|
| Подходит для количества подключаемых устройствEF007241 | 12 |
| Место установкиданные поставщика | верхний в клеммы туннельного типа |
| Тип разъемаданные поставщика | зуб |
Классификация и назначение 6
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Категория - аксессуар/отдельная детальданные поставщика | аксессуары присоединений |
| Серияданные поставщика | Acti 9 |
| Стандартыданные поставщика | EN/IEC 60439-1 IEC 60947-7 |
| Тип продуктаданные поставщика | комбинированная сборная шина |
Прочие характеристики 19
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Да |
| Подходит для устройств с N-шинойEF007218 | Нет |
| Lines descriptionданные поставщика | 1L + N |
| Poles configuration for 1 wayданные поставщика | 1 1P + N 1 2P |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Количество каналовданные поставщика | 12 N + 1 L |
| Комплектация изделияданные поставщика | разрезаемый |
| Маркировкаданные поставщика | N L |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Общее количество модулей по 18 ммданные поставщика | 12 |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Совместимость серий продуктаданные поставщика | Acti 9 iDPN Acti 9 iDPN Vigi Acti 9 IDc Multi 9 N40 Vigi N40 Vigi Multi 9 N40 |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60947-7 |
| Шаг 9 ммданные поставщика | 24 |
Размеры и упаковка
Изделие
| Поперечное сечениеEF000649 | 16 мм кв. |
|---|---|
| ДлинаEF001438 | 220 мм |
| Размеры поля или шагаEF007504 | 9 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 1020 шт. | 1.2 × 0.8 × 0.5 м | 96.49 | 0.48 |
-
Контейнер
- В упаковке
- 1020 шт.
- Габариты
- 1.2 × 0.8 × 0.5 м
- Вес, кг
- 96.49
- Объём, м³
- 0.48
- EAN / GTIN
