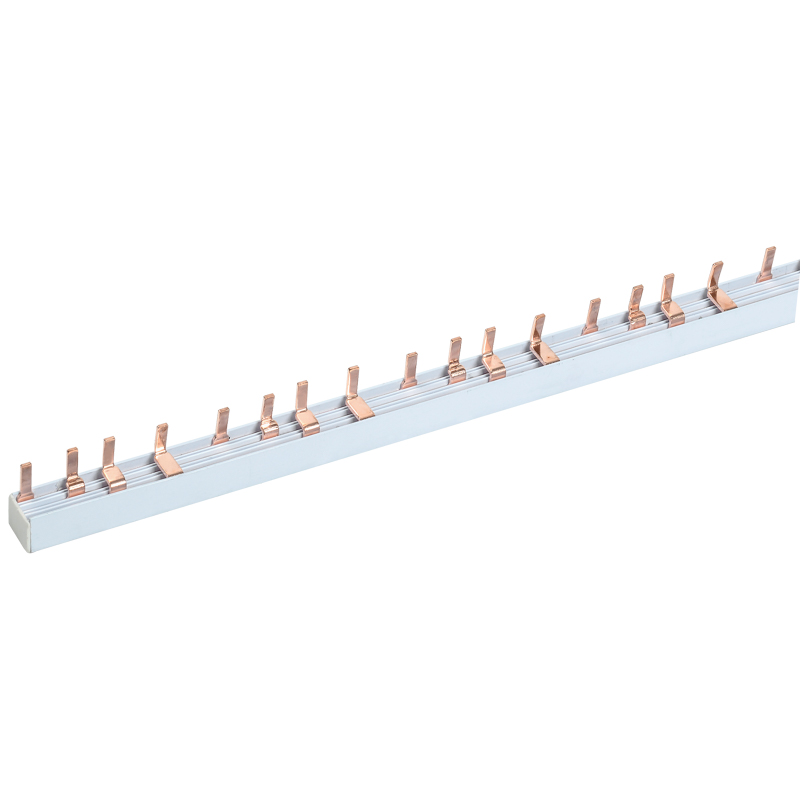

Шина соединительная типа PIN (штырь) 4Р 100А 1м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000215
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина25 мм
Высота23 мм
Поперечное сечение601 мм кв.
Номин продолжительный ток Iu100 А
Длина1000 мм
Макс. допустимое раб. напряжение Ue400 В
Размеры поля или шага18 мм
Тип подключенияШтырь (Pin)
Описание и назначение
Соединительная четырехполюсная шина типа PIN (ШТЫРЬ) служит для безопасного и комфортного присоединения таких приборов, как автоматические выключатели, выключатели нагрузки, дифференциальные автоматы и т.д.
Шина выполнена из высококачественных медных пластин, помещенных в корпус из диэлектрического материала, не поддерживающего горение. Это обеспечивает дополнительный уровень безопасности и предотвращает возможное возгорание в случае короткого замыкания или перегрузки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 6
| Номин. токEF000001 | 100 |
|---|---|
| Количество фазEF000351 | 4 |
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 4 |
| Макс. допустимое раб. напряжение UeEF007357 | 400 В |
| Макс. допустимое раб. Напряжениеданные поставщика | 400 В |
Материалы и конструкция 1
| Материал пластинданные поставщика | Электротехническая медь |
|---|
Монтаж и подключение 2
| Тип подключенияEF003961 | Штырь (Pin) |
|---|---|
| Тип подключенияEF004381 | Штырь (Pin) |
Классификация и назначение 2
| Применениеданные поставщика | Соединение в одну группу модульных устройств |
|---|---|
| Серияданные поставщика | PIN |
Прочие характеристики 3
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Нет |
| Подходит для устройств с N-шинойEF007218 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 25 мм |
|---|---|
| ВысотаEF000040 | 23 мм |
| Поперечное сечениеEF000649 | 601 мм кв. |
| ДлинаEF001438 | 1000 мм |
| Размеры поля или шагаEF007504 | 18 мм |
| Высота изделияданные поставщика | 2.3 см в единицах производителя |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 2.5 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 100 × 2.5 × 2.3 см | 0.895 | 0.001 | |
| Базовая единица шт | 10 шт | 1000 × 38 × 24 | 0.882 | — | |
| Групповая упаковка кор (25 шт) | 25 шт | 10.5 × 11.5 × 102 см | 33.647 | 0.012 | |
| Групповая упаковка кор (20 шт) | 20 шт | 102 × 13 × 12 см | 17.95 | 0.016 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 11.3 × 9.3 × 5.1 см | 8.824 | 0.001 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 100 × 2.5 × 2.3 см
- Вес, кг
- 0.895
- Объём, м³
- 0.001
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 1000 × 38 × 24
- Вес, кг
- 0.882
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (25 шт)
- В упаковке
- 25 шт
- Габариты
- 10.5 × 11.5 × 102 см
- Вес, кг
- 33.647
- Объём, м³
- 0.012
- EAN / GTIN
-
Групповая упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 102 × 13 × 12 см
- Вес, кг
- 17.95
- Объём, м³
- 0.016
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 11.3 × 9.3 × 5.1 см
- Вес, кг
- 8.824
- Объём, м³
- 0.001
- EAN / GTIN
