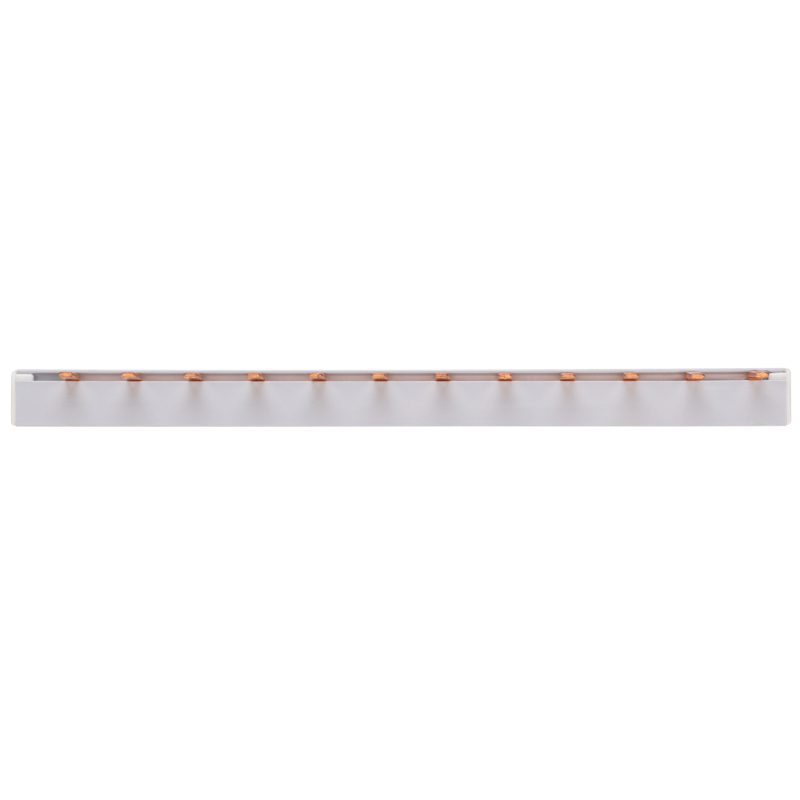

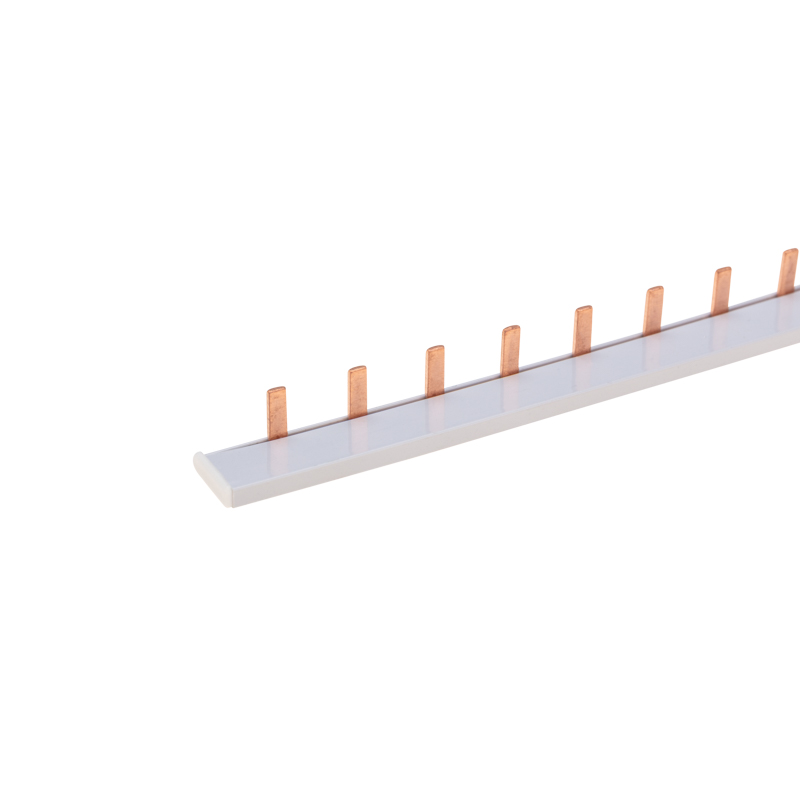

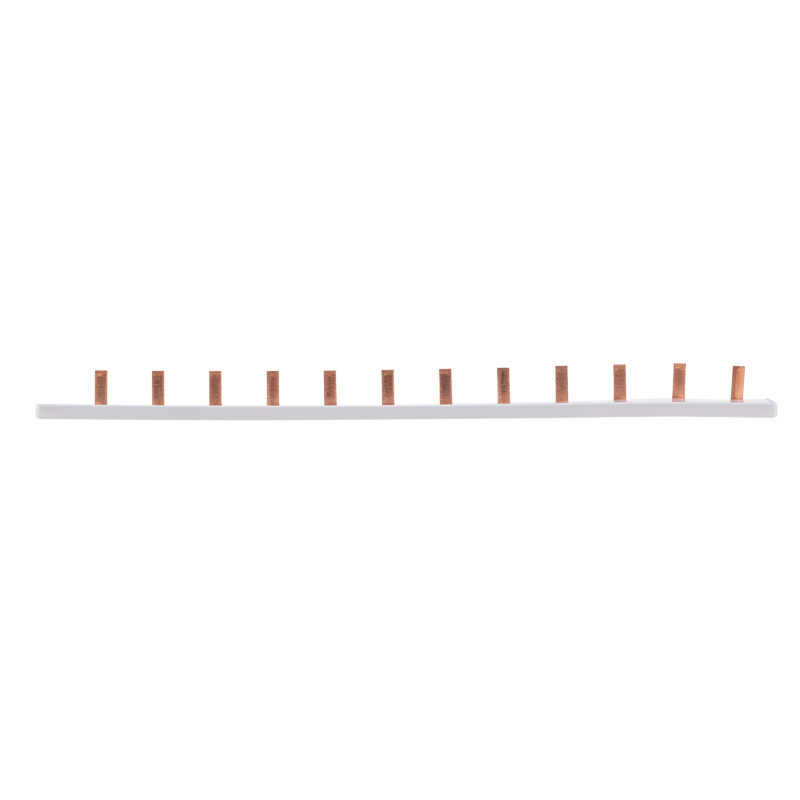

Шина соединительная типа PIN (штырь) 1Р 100А 1м REXANT
SDS_Group · артикул 11-2240
Изображение может отличаться от конкретного исполнения.
REXANT

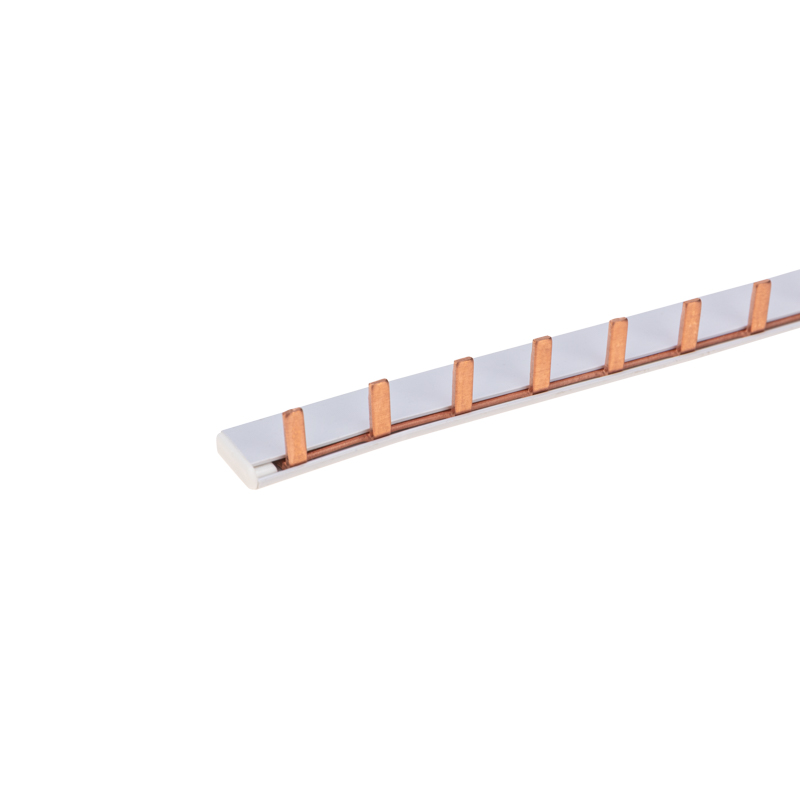

Шина соединительная типа PIN (штырь 12) 1Р 100 А (22см) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000215
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина66 мм
Высота24 мм
Поперечное сечение77 мм кв.
Номин продолжительный ток Iu100 А
Длина220 мм
Макс. допустимое раб. напряжение Ue400 В
Размеры поля или шага18 мм
Тип подключенияШтырь (Pin)
Описание и назначение
Соединительная однополюсная шина типа PIN (ШТЫРЬ) служит для безопасного и комфортного присоединения таких приборов, как автоматические выключатели, выключатели нагрузки, дифференциальные автоматы и т.д.
Шина выполнена из высококачественных медных пластин, помещенных в корпус из диэлектрического материала, не поддерживающего горение. Это обеспечивает дополнительный уровень безопасности и предотвращает возможное возгорание в случае короткого замыкания или перегрузки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 6
| Номин. токEF000001 | 100 |
|---|---|
| Количество фазEF000351 | 1 |
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 1 |
| Макс. допустимое раб. напряжение UeEF007357 | 400 В |
| Макс. допустимое раб. Напряжениеданные поставщика | 400 В |
Материалы и конструкция 1
| Материал пластинданные поставщика | Электротехническая медь |
|---|
Монтаж и подключение 2
| Тип подключенияEF003961 | Штырь (Pin) |
|---|---|
| Тип подключенияEF004381 | Штырь (Pin) |
Классификация и назначение 2
| Применениеданные поставщика | Соединение в одну группу модульных устройств |
|---|---|
| Серияданные поставщика | PIN |
Прочие характеристики 3
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Нет |
| Подходит для устройств с N-шинойEF007218 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 66 мм |
|---|---|
| ВысотаEF000040 | 24 мм |
| Поперечное сечениеEF000649 | 77 мм кв. |
| ДлинаEF001438 | 220 мм |
| Размеры поля или шагаEF007504 | 18 мм |
| Высота изделияданные поставщика | 2.4 см в единицах производителя |
| Длина изделияданные поставщика | 22 см в единицах производителя |
| Ширина изделияданные поставщика | 6.6 см в единицах производителя |

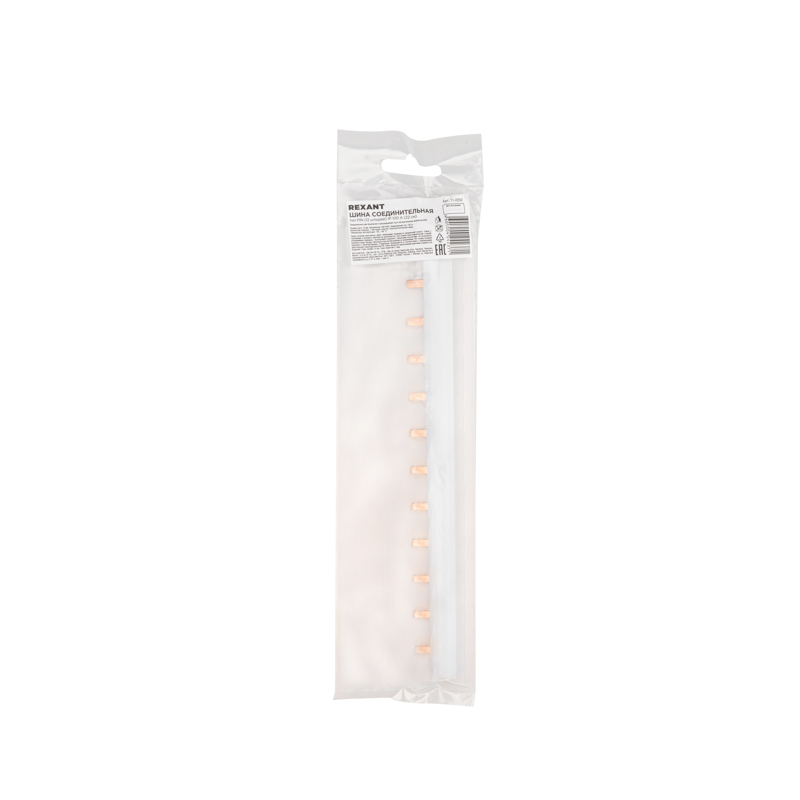

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 27.5 × 6.6 × 2.4 | 0.053 | — | |
| Базовая единица шт | 1 шт | 220 × 5 × 31 | 0.06 | — | |
| Групповая упаковка кор (100 шт) | 100 шт | 31.8 × 25.6 × 15 см | 6.042 | 0.012 | |
| Групповая упаковка упак (10 шт) | 10 шт | 27.6 × 9.7 × 3.8 см | 0.556 | 0.001 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 27.5 × 6.6 × 2.4
- Вес, кг
- 0.053
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 220 × 5 × 31
- Вес, кг
- 0.06
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- 31.8 × 25.6 × 15 см
- Вес, кг
- 6.042
- Объём, м³
- 0.012
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 27.6 × 9.7 × 3.8 см
- Вес, кг
- 0.556
- Объём, м³
- 0.001
- EAN / GTIN
