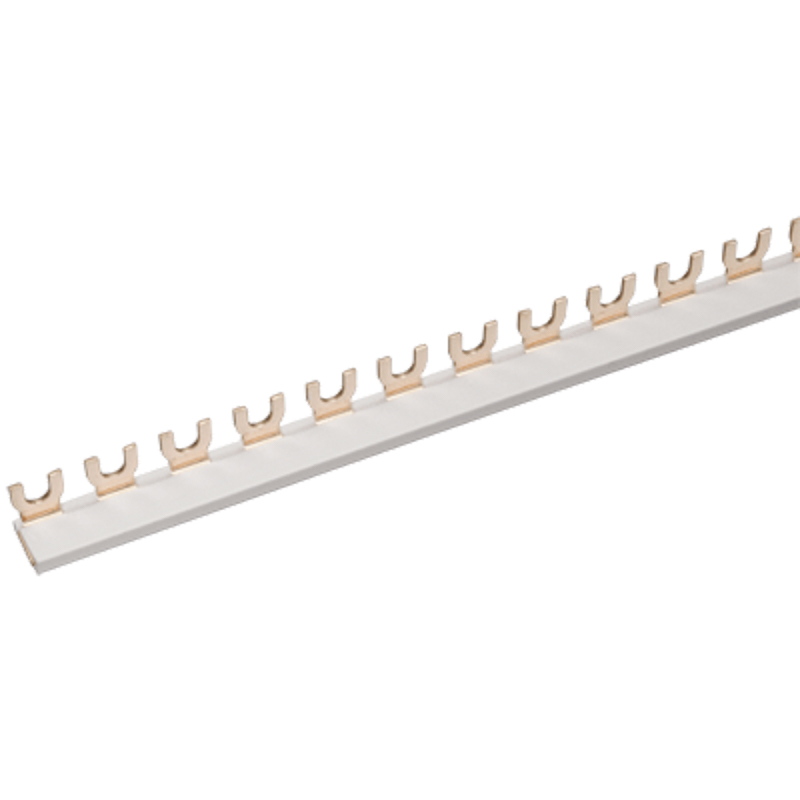

Шина соединительная типа FORK (вилка) 1Р 63А 1м REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000215
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина15 мм
Высота15 мм
Поперечное сечение80 мм кв.
Номин продолжительный ток Iu63 А
Длина1000 мм
Макс. допустимое раб. напряжение Ue400 В
Размеры поля или шага18 мм
Тип подключенияВилка (Fork)
Описание и назначение
Соединительная однополюсная шина типа FORK (ВИЛКА) служит для безопасного и комфортного присоединения таких приборов, как автоматические выключатели, выключатели нагрузки, дифференциальные автоматы и т.д.
Шина выполнена из высококачественных медных пластин, помещенных в корпус из диэлектрического материала, не поддерживающего горение. Это обеспечивает дополнительный уровень безопасности и предотвращает возможное возгорание в случае короткого замыкания или перегрузки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–40 |
|---|
Электрические и световые параметры 6
| Номин. токEF000001 | 63 |
|---|---|
| Количество фазEF000351 | 1 |
| Номин продолжительный ток IuEF001389 | 63 А |
| Количество полюсовEF001391 | 1 |
| Макс. допустимое раб. напряжение UeEF007357 | 400 В |
| Макс. допустимое раб. Напряжениеданные поставщика | 400 В |
Материалы и конструкция 1
| Материал пластинданные поставщика | Электротехническая медь |
|---|
Монтаж и подключение 2
| Тип подключенияEF003961 | Вилка (Fork) |
|---|---|
| Тип подключенияEF004381 | Вилка (Fork) |
Классификация и назначение 2
| Применениеданные поставщика | Соединение в одну группу модульных устройств |
|---|---|
| Серияданные поставщика | FORK |
Прочие характеристики 3
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Нет |
| Подходит для устройств с N-шинойEF007218 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 15 мм |
|---|---|
| ВысотаEF000040 | 15 мм |
| Поперечное сечениеEF000649 | 80 мм кв. |
| ДлинаEF001438 | 1000 мм |
| Размеры поля или шагаEF007504 | 18 мм |
| Высота изделияданные поставщика | 1.5 см в единицах производителя |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 1.5 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 100 × 1.5 × 1.5 | 0.197 | — | |
| Базовая единица шт | 20 шт | 1000 × 16 × 16 | 0.2 | — | |
| Групповая упаковка кор (100 шт) | 100 шт | 102 × 11.5 × 10.5 см | 20 | 0.012 | |
| Групповая упаковка спец упаковка упак (20 шт) | 20 шт | 22.2 × 5.7 × 3.6 | 3.485 | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 100 × 1.5 × 1.5
- Вес, кг
- 0.197
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- 1000 × 16 × 16
- Вес, кг
- 0.2
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- 102 × 11.5 × 10.5 см
- Вес, кг
- 20
- Объём, м³
- 0.012
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 22.2 × 5.7 × 3.6
- Вес, кг
- 3.485
- Объём, м³
- —
- EAN / GTIN
