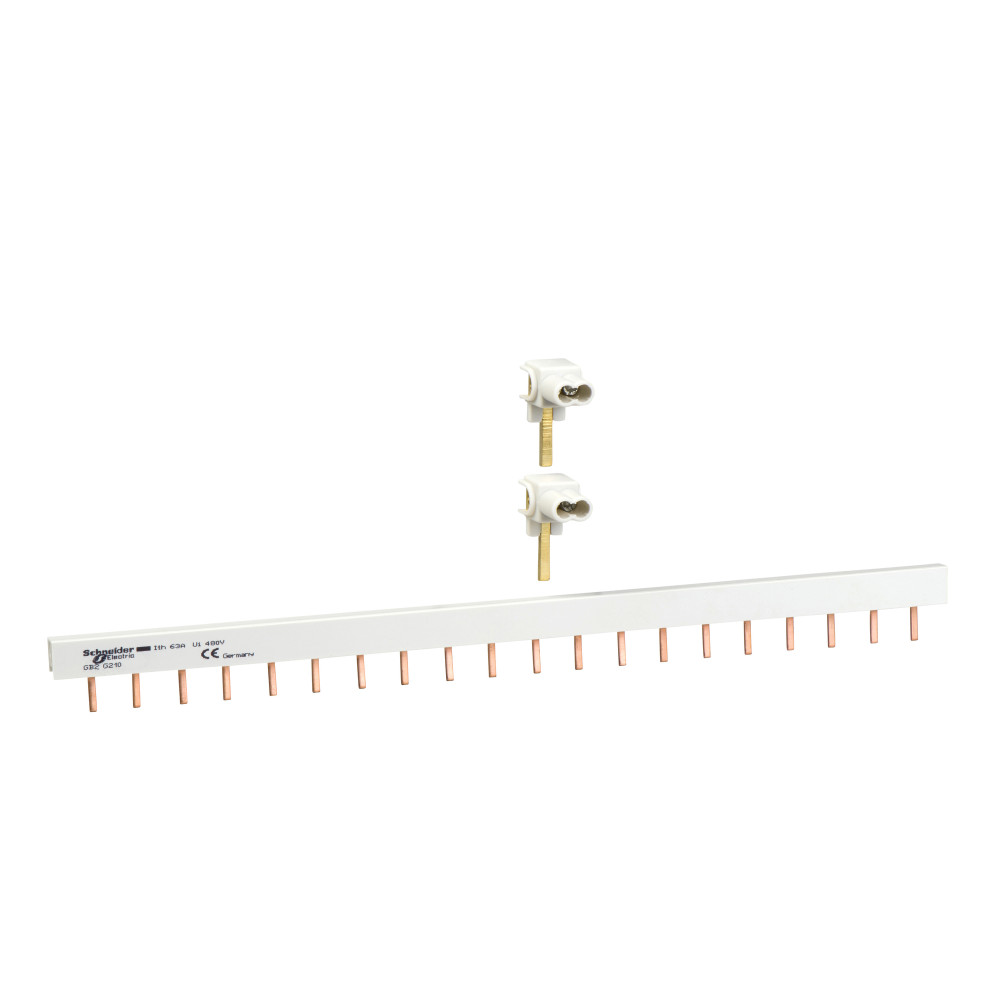

Изображение может отличаться от конкретного исполнения.
Schneider Electric
ШИНА ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ GB2
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>Шина для автоматического выключателя. диапазон: TeSys<br /> - краткое название устройства: GB2<br /> - тип устройства или его аксессуаров: сборная шина<br /> - описание полюсов: 2P<br /> - место монтажа: на зажиме<br /> - аксессуар/отдельная деталь: аксессуары присоединений<br /> - совместимость изделий: 10 ГБ 2 ДБ, 20 ГБ2CB, 20 ГБ2CS. <br />Преимущества: Мы по-прежнему предоставляем информацию об изделиях, выпускавшихся ранее, независимо от их наличия в продаже или обеспечения технической поддержки на данный момент. <br />Применение: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 7
| Количество фазEF000351 | 2 |
|---|---|
| Количество полюсовEF001391 | 2 |
| Условный номин. ток короткого замыкания IqEF001444 | 50 кА |
| Номин. импульсное напряжениеEF002993 | 4 кВ |
| Макс. допустимое раб. напряжение UeEF007357 | 415 В |
| номинальное рабочее напряжениеданные поставщика | 415 В |
| Описание полюсовданные поставщика | 2P |
Монтаж и подключение 3
| Тип подключенияEF003961 | Штырь (Pin) |
|---|---|
| Подходит для количества подключаемых устройствEF007241 | 10 |
| Место монтажаданные поставщика | на зажиме |
Классификация и назначение 4
| Категория - аксессуар/отдельная детальданные поставщика | Аксессуары присоединений |
|---|---|
| Серияданные поставщика | TeSys |
| Тип продуктаданные поставщика | сборная шина |
| Тип соединенияданные поставщика | pin |
Прочие характеристики 8
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Да |
| Подходит для устройств с N-шинойEF007218 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | GB2 |
| Количество устройствданные поставщика | 10 |
| Краткое название устройстваданные поставщика | GB2 |
| Совместимость продуктаданные поставщика | 20 ГБ2CB 10 ГБ 2 ДБ 20 ГБ2CS |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 360 мм |
|---|---|
| Размеры поля или шагаEF007504 | 30 мм |
| Вес неттоданные поставщика | 0.1 кг |
