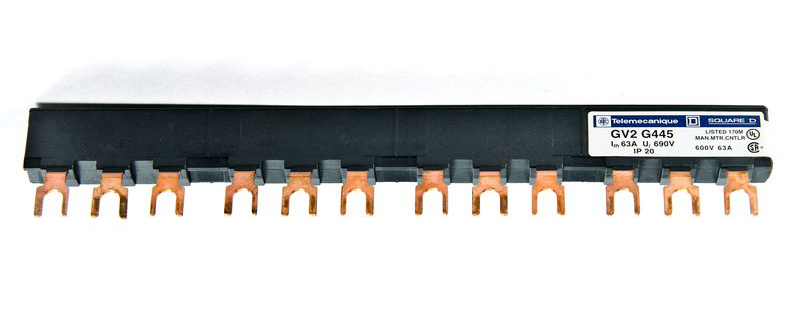

Изображение может отличаться от конкретного исполнения.
Schneider Electric
КОМПЛЕКТ ТРЕХПОЛОСН.ШИН 63А 4Х45 ММ
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
<p>КОМПЛЕКТ ТРЕХПОЛОСН.ШИН 63А 4Х45 ММ</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 9
| Количество фазEF000351 | 3 |
|---|---|
| Номин продолжительный ток IuEF001389 | 63 А |
| Количество полюсовEF001391 | 3 |
| Условный номин. ток короткого замыкания IqEF001444 | 11 кА |
| Номин. импульсное напряжениеEF002993 | 6 кВ |
| Макс. допустимое раб. напряжение UeEF007357 | 690 В |
| условный тепловой ток на открытом воздухеданные поставщика | 63 А |
| номинальное напряжение изоляцииданные поставщика | 690 В |
| Описание полюсовданные поставщика | 3P |
Монтаж и подключение 3
| Тип подключенияEF003961 | Вилка (Fork) |
|---|---|
| Подходит для количества подключаемых устройствEF007241 | 4 |
| Место монтажаданные поставщика | на зажиме |
Классификация и назначение 3
| Категория - аксессуар/отдельная детальданные поставщика | Аксессуары присоединений |
|---|---|
| Серияданные поставщика | предохранитель-разъединитель TeSys TeSys D TeSys K TeSys GV2 TeSys U Linergy |
| Тип продуктаданные поставщика | комбинированная сборная шина |
Прочие характеристики 10
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Да |
| Подходит для устройств с N-шинойEF007218 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | GV2G |
| Кол-во отводовданные поставщика | 4 |
| Краткое название устройстваданные поставщика | GV2G |
| Наименование продуктаданные поставщика | FT |
| Совместимость серий продуктаданные поставщика | TeSys Ре TeSys GV2 TeSys K TeSys U |
| Шаг соединенияданные поставщика | 45 мм |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 180 мм |
|---|---|
| Размеры поля или шагаEF007504 | 45 мм |
| Вес неттоданные поставщика | 0.077 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.18 × 0.035 × 0.01 см | 0.078 | 6.3e-05 | |
| Контейнер | 1920 шт. | 0.8 × 0.6 × 0.75 м | 165.46 | 0.36 | |
| TRANSPORTING | 60 шт. | 0.4 × 0.15 × 0.15 м | 4.93 | 0.009 |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
