ПЕРЕХОДНИКИ ИЗОЛИРОВАННЫЕ ДВОЙНЫЕ (A9X) (4ШТ)
Systeme Electric · артикул A9XPCD04
Изображение может отличаться от конкретного исполнения.
Schneider Electric

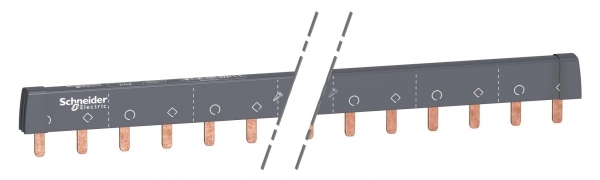

2 ГРЕБЕНЧАТЫЕ ШИНКИ 2П. 48 МОД. 9ММ
ИсточникКаталог Systeme Electric
КлассификацияEC000215
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Поперечное сечение16 мм кв.
Номин продолжительный ток Iu100 А
Длина430 мм
Макс. допустимое раб. напряжение Ue415 В
Размеры поля или шага18 мм
Тип подключенияШтырь (Pin)
ИзолированныйНет
Количество фаз1
Описание и назначение
2 ГРЕБЕНЧАТЫЕ ШИНКИ 2П. 48 МОД. 9ММ. Использование гребенчатых шинок упрощает установку оборудования. Они могут быть разрезаны за один заход. В комплект входят 2 боковые заглушки IP20. После разрезания шинки установка заглушек обязательна. На каждую сторону шинки нанесена маркировка для идентификации фаз при установке во всех позициях. Места разрезов помечены на изоляции.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Огнестойкостьданные поставщика | N/A |
|---|---|
| Степень защиты ipданные поставщика | IP20 with end-pieces and tooth covers |
Электрические и световые параметры 9
| Количество фазEF000351 | 1 |
|---|---|
| Номин продолжительный ток IuEF001389 | 100 А |
| Количество полюсовEF001391 | 2 |
| Макс. допустимое раб. напряжение UeEF007357 | 415 В |
| Межполюсный шагданные поставщика | 18 мм |
| номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток в соответствии с МЭК 61439-2 |
| номинальный рабочий токданные поставщика | 100 А в 40 °C |
| оминальное рабочее напряжениеданные поставщика | 415 V Переменный ток |
| Расстояние между направляющимиданные поставщика | 36 мм |
Материалы и конструкция 3
| Изоляцияданные поставщика | изолированный |
|---|---|
| Исполнение монтажаданные поставщика | горизонт. |
| Цветданные поставщика | белый (RAL 9003) |
Монтаж и подключение 4
| Тип подключенияEF003961 | Штырь (Pin) |
|---|---|
| Подходит для количества подключаемых устройствEF007241 | 12 |
| Место установкиданные поставщика | top or bottom в Клеммы туннельного типа top or bottom в double terminal |
| Тип разъемаданные поставщика | зуб |
Классификация и назначение 5
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Категория - аксессуар/отдельная детальданные поставщика | Аксессуары присоединений |
| Серияданные поставщика | Acti 9 |
| Стандартыданные поставщика | IEC 60947-7-1 МЭК 61439-2 |
| Тип продуктаданные поставщика | комбинированная сборная шина |
Прочие характеристики 13
| ИзолированныйEF000019 | Нет |
|---|---|
| Подходит для устройств с вспомогат переклEF007217 | Нет |
| Подходит для устройств с N-шинойEF007218 | Нет |
| Lines descriptionданные поставщика | 1L + N |
| Poles configuration for 1 wayданные поставщика | 1 1P + N 1 2P |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество каналовданные поставщика | 12 N + 1 L |
| Комплектация изделияданные поставщика | разрезаемый |
| Маркировкаданные поставщика | N L |
| Общее количество модулей по 18 ммданные поставщика | 24 |
| Совместимость серий продуктаданные поставщика | Acti 9 iC60 Acti 9 iK60 Acti 9 iID Acti 9 iID K Acti 9 iSW Acti 9 iSW-NA Multi 9 C60 |
| Степень загрязненияданные поставщика | 3 в соответствии с IEC 60947-7-1 |
| Шаг 9 ммданные поставщика | 48 |
Размеры и упаковка
Изделие
| Поперечное сечениеEF000649 | 16 мм кв. |
|---|---|
| ДлинаEF001438 | 430 мм |
| Размеры поля или шагаEF007504 | 18 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 220 шт. | 1.2 × 0.8 × 0.45 м | 55.588 | 0.432 | — |
-
Контейнер
- В упаковке
- 220 шт.
- Габариты
- 1.2 × 0.8 × 0.45 м
- Вес, кг
- 55.588
- Объём, м³
- 0.432
- EAN / GTIN
- —
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
