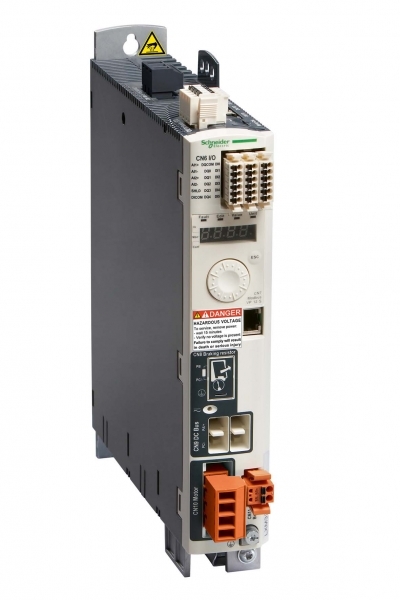

СЕРВОПРИВОД LXM32C АНАЛОГ ИМП 12A ПЕР

Изображение может отличаться от конкретного исполнения.

Schneider Electric

СЕРВОПРИВОД LXM32C АНАЛОГ ИМП 12A ПЕР

Артикул: LXM32CD12N4 ETIM-класс: EC001857 EAN: 3606480076695 Обновлено: 08.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина48 мм
Высота270 мм
Глубина237 мм
Сетевое напряжение208...480 В
Макс частота на выходе8 Гц
Макс выход при линейной нагрузке при номин выход напряж0.9 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении0.9 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

<p>Сервопривод LXM32C аналог ИМП 12A перемещение. серия продукта: Lexium 32<br /> - тип устройства или его аксессуаров: сервопривод управления перемещением<br /> - краткое название устройства: LXM32C<br /> - форма привода : блок<br /> -трехфазный<br /> - [Us] номинальное 200.240 В ( - 15.10 %), 380.480 В ( - 15.10 %)<br /> - пределы напряжения питания: 170.264 В, 323.528 В<br />47,5.63 Гц<br /> - фильтр помех: встроенный<br /> - Непрерывная мощность: 1600 Вт при 400 В, 800 Вт при 230 В<br /> - номинальная мощность: 0.7 кВт при 230 В (f = 8 кГц), 0.9 кВт при 400 В (f = 8 кГц)<br /> - линейный ток: 2.4 А, THDI из 182 % при 480 В, Без дросселя на линии, 2.9 А, THDI из 98 % при 480 В, С внешним дросселем на линии от 2 мГн, 3.5 А, THDI из 88 % при 380 В, С внешним дросселем на линии от 2 мГн, 3.6 А, THDI из 174 % при 380 В, Без дросселя на линии. <br />Преимущества: Ориентация на совершенство характеристик. Семейство сервоприводов Lexium содержит три модели сервопреобразователей, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности. Комбинация сервопреобразователя и серводвигателя представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости. <br />Применения: Упаковочные машины, Конвейеры, Текстильная промышленность, Типографские машины, Этикеточные машины.</p>

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 Прочее
Относительная влажностьданные поставщика Класс 3K3 (5 - 85 %) без образования конденсата в соответствии с IEC 60721-3-3
Рабочая температура окружающей средыданные поставщика 0-50 °C в соответствии с UL
Степень защиты ipданные поставщика IP20 в соответствии с EN/IEC 60529 IP20 в соответствии с EN/IEC 61800-5-1 в единицах производителя
Температура окружающей среды при храненииданные поставщика -25-70 °C

Электрические и световые параметры 62

С блоком управленияEF001538 Да
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Да
Поддержка протокола CANEF003053 Да
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Да
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Да
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 208...480 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Да
Количество выход фазEF006998 3
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Да
Макс частота на выходеEF007350 8 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 0.9 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 480 В
Номинальный выходной ток I2NEF009561 3 А
Поддержка протокола для BACnetEF011944 Да
Выходной ток 3 с пиковое значение 2данные поставщика 12 А
Выходной ток 3 с пиковое значение 3данные поставщика 12 А
Категория перенапряженияданные поставщика III
Коэфф. падения напряжения двигателяданные поставщика 0.95
Линейный токданные поставщика 3.5 А, THDI из 88 % в 380 В, С внешним дросселем на линии 2 мГн 2.9 А, THDI из 98 % в 480 V, С внешним дросселем на линии 2 мГн 2.4 А, THDI из 182 % в 480 V, Без дросселя на линии 3.6 А, THDI из 174 %
Напряжение дискретного входаданные поставщика 24 V пост. Тока для логический 24 V пост. Тока для безопасность
Непрерывная мощностьданные поставщика 800 Вт в 230 В 1600 Вт в 400 В
Непрерывный выходной токданные поставщика 3 А в 8 кГц
Непрерывный выходной ток 2данные поставщика 3 А
Непрерывный выходной ток 3данные поставщика 3 А
Номинальная мощностьданные поставщика 0.7 кВт в 230 В 8 кГц 0.9 кВт в 400 В 8 кГц
Номинальное напряжение питания [us]данные поставщика 200...240 V - 15...10 % 380...480 В - 15...10 %
Описание напряжения питанияданные поставщика три фазы 230 В три фазы 400 В
Пиковый выходной ток, 3 сданные поставщика 12 А для 5 с
Пределы напряжения питанияданные поставщика 323-528 В 170-264 В
Тип сигнала управленияданные поставщика servo motor encoder feedback pulse train output (PTO) RS422
Тормозной токданные поставщика 50 мА
Фильтр электромагнитной совместимостиданные поставщика Тип 022
Частота переключенияданные поставщика 8 кГц
Частота переключения 2данные поставщика 8 кГц
Частота переключения 3данные поставщика 8 кГц
Частота сетиданные поставщика 47,5...63 Гц в единицах производителя
Частота сети питанияданные поставщика 50/60 Hz - 5...5 %
Число фазданные поставщика трехфазный
Число фаз сетиданные поставщика 3
Электрическое соединениеданные поставщика зажим, зажимная способность: 3 мм², AWG 12 (CN8) зажим, зажимная способность: 5 мм², AWG 10 (CN1) зажим, зажимная способность: 5 мм², AWG 10 (CN10)
Электромагнитная совместимостьданные поставщика наведенные электромагнитные помехи, класс А группа 1 в соответствии с EN 55011 наведенные электромагнитные помехи, класс A группа 2 в соответствии с EN 55011 наведенные электромагнитные помехи, среда

Материалы и конструкция 1

Допускается применение в жилых и коммерческих зонахEF007295 Да

Монтаж и подключение 3

С Возможн подключения ПК-персонального компьютераEF006107 Да
Тип подключенияданные поставщика ANA1+/ANA1-, ANA2+/ANA2- аналоговый вход: дифференциальн. +/- 10 В, полное сопротивление: &gt;= 20 Ом, разрешение: 14 бит
Тип разъемаданные поставщика RJ45 (с маркировкой CN7) для Modbus

Механические характеристики 3

Макс выход при линейной нагрузке при номин выход напряжEF007364 0.9 кВт
Момент затяжкиданные поставщика CN8: 0.5-0.5 Н-м CN1: 0.7-0.7 Н-м CN10: 0.7-0.7 Н-м
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с EN/IEC 60028-2-27

Классификация и назначение 12

Тип преобразователяEF006978 Прочее
Допускается применение в пром зонеEF007294 Нет
Серияданные поставщика Lexium 32
Стандартыданные поставщика EN/IEC 61800-5-1 EN/IEC 61800-3
Тип дискретного входаданные поставщика логический (DI клеммы) безопасность (дополнение STO_A, дополнение STO_B клеммы)
Тип дискретного выходаданные поставщика логический выход(ы) (DO)24 В пост. ток
Тип дискретных входовданные поставщика положительный (дополнение STO_A, дополнение STO_B) при Состоянии 0: &lt; 5 В при Состоянии 1: &gt; 15 В в соответствии с EN/МЭК 61131-2 тип 1 положительный (DI) при Состоянии 0: &gt; 19 В при Состояни
Тип защитыданные поставщика от обратной полярности: сигнал на входах от короткого замыкания: сигнал выходов
Тип кабеляданные поставщика одножильный кабель МЭК (температура: 50-50 °C) медь 90 °C XLPE/EPR
Тип охлажденияданные поставщика встроенный вентилятор
Тип продуктаданные поставщика сервопривод управления перемещением
Форма приводаданные поставщика блок

Прочие характеристики 37

Количество цифров. входовEF001992 6
Количество цифров. выходовEF001993 2
Количество аналог. входовEF001994 3
Количество аналог. выходовEF001995 1
С оптическим интерфейсомEF003028 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
Maximum leakage currentданные поставщика 30 мА
Абсолютная погрешность измеренияданные поставщика &lt; +/- 0,5 %
Виброустойчивостьданные поставщика 1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Время отклика на выходеданные поставщика 250 мкс (DO) для дискретный выход(ы)
Гальваническая развязкаданные поставщика между цепями питания и управления
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Длительность выборкиданные поставщика ANA1+/ANA1-, ANA2+/ANA2-: 0.25 мс аналоговых входа DI: 0.25 мс дискретный
Интерфейс связиданные поставщика Modbus, интегрированный Последовательность импульсов
К-во входов / выходовданные поставщика 6 DI + 5 DO + 2 AI
Код совместимостиданные поставщика LXM32C
Кол-во адресовданные поставщика 1-247 для Modbus
Количество аналоговых входовданные поставщика 2
Количество дискретных входовданные поставщика 2 безопасность дискретный(е) вход(ы) 6 логический дискретный(е) вход(ы)
Количество дискретных выходовданные поставщика 5
Краткое название устройстваданные поставщика LXM32C
Логика дискретного выходаданные поставщика положительная или отрицательная (DO) в соответствии с EN/IEC 61131-2
Маркировкаданные поставщика CE
Ослабление поляданные поставщика ложный
Ошибка линеаризацииданные поставщика &lt; +/- 0,1 %
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Светодиодный индикатор состоянияданные поставщика напряжение сервопривода: 1 светодиод (красный)
Сертификатыданные поставщика RoHS UL CSA TÜV
Скорость передачиданные поставщика 9600, 19200, 38400 bps для шины длиной 40-40 м для Modbus
Совместимость продуктаданные поставщика серводвигатель BMH (70 мм, 1 Двигатель стеки) серводвигатель BMH (70 мм, 2 Двигатель стеки) серводвигатель BMH (100 мм, 1 Двигатель стеки) серводвигатель BSH (70 мм, 1 Двигатель стеки) серводвигатель
Степень загрязненияданные поставщика 2 в соответствии с EN/IEC 61800-5-1
Уровень безопасностиданные поставщика SIL 3 в соответствии с EN/IEC 61508 PL = e в соответствии с ISO 13849-1
Физический интерфейсданные поставщика 2-проводн. многоточечн. RS485 для Modbus
Фильтр помехданные поставщика встроенный
Функция защитыданные поставщика STO (безопасное выключение крутящего момента), интегрированный
Функция сигнализацииданные поставщика отображение отказов 7 сегментов
Характеристики окружающей средыданные поставщика классы 3C1 в соответствии с IEC 60721-3-3

Размеры и упаковка

Изделие

ШиринаEF000008 48 мм
ВысотаEF000040 270 мм
ГлубинаEF000049 237 мм
Вес неттоданные поставщика 1.8 кг
Рабочая высотаданные поставщика 1000...3000 м с условиями

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.33 × 0.276 × 0.085 м 2.264 0.0077418 3606480076695

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.33 × 0.276 × 0.085 м
    Вес, кг
    2.264
    Объём, м³
    0.0077418
    EAN / GTIN
    3606480076695
