СЕРВОПРИВОД LXM32A CAN RJ45 6A ПЕР

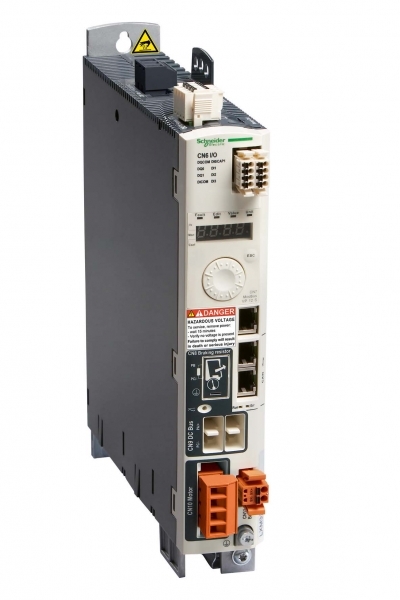

Изображение может отличаться от конкретного исполнения.

Schneider Electric

СЕРВОПРИВОД LXM32A CAN RJ45 6A ПЕР

Артикул: LXM32AU60N4 ETIM-класс: EC001857 EAN: 73606480076779 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина48 мм
Высота270 мм
Глубина237 мм
Сетевое напряжение208...480 В
Макс частота на выходе8 Гц
Макс выход при линейной нагрузке при номин выход напряж7 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении7 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

Сервопривод LXM32A CAN RJ45 6A ПЕР. серия продукта: Lexium 32<br /> - тип устройства или его аксессуаров: сервопривод управления перемещением<br /> - краткое название устройства: LXM32A<br /> - форма привода : блок<br /> -трехфазный<br /> - [Us] номинальное 200.240 В ( - 15.10 %), 380.480 В ( - 15.10 %)<br /> - пределы напряжения питания: 170.264 В, 323.528 В<br />47,5.63 Гц<br /> - фильтр помех: встроенный<br /> - Непрерывная мощность: 800 Вт при 400 В, 400 Вт при 230 В<br /> - номинальная мощность: 0.35 кВт при 230 В (f = 8 кГц), 0.4 кВт при 400 В (f = 8 кГц)<br /> - линейный ток: 1,2 A, THDI из 201 % при 480 В, Без дросселя на линии, 1.6 А, THDI из 116 % при 480 В, С внешним дросселем на линии от 2 мГн, 1.8 А, THDI из 187 % при 380 В, Без дросселя на линии, 1.9 А, THDI из 106 % при 380 В, С внешним дросселем на линии от 2 мГн. <br />Преимущества: Ориентация на совершенство характеристик. Семейство сервоприводов Lexium содержит три модели сервопреобразователей, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности. Комбинация сервопреобразователя и серводвигателя представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости. <br />Применения: Упаковочные машины, Конвейеры, Текстильная промышленность, Типографские машины, Этикеточные машины.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 Прочее
Относительная влажностьданные поставщика Класс 3K3 (5 - 85 %) без образования конденсата в соответствии с IEC 60721-3-3
Рабочая температура окружающей средыданные поставщика 0-50 °C в соответствии с UL
Степень защиты ipданные поставщика IP20 в соответствии с EN/IEC 60529 IP20 в соответствии с EN/IEC 61800-5-1 в единицах производителя
Температура окружающей среды при храненииданные поставщика -25-70 °C

Электрические и световые параметры 62

С блоком управленияEF001538 Да
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Да
Поддержка протокола CANEF003053 Да
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Да
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Да
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 208...480 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Да
Количество выход фазEF006998 3
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Да
Макс частота на выходеEF007350 8 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 7 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 480 В
Номинальный выходной ток I2NEF009561 1.5 А
Поддержка протокола для BACnetEF011944 Да
Выходной ток 3 с пиковое значение 2данные поставщика 6 А
Выходной ток 3 с пиковое значение 3данные поставщика 6 А
Категория перенапряженияданные поставщика III
Коэфф. падения напряжения двигателяданные поставщика 0.95
Линейный токданные поставщика 1.9 А, THDI из 106 % в 380 В, С внешним дросселем на линии 2 мГн 1.6 А, THDI из 116 % в 480 V, С внешним дросселем на линии 2 мГн 1.2 А, THDI из 201 % в 480 V, Без дросселя на линии 1.8 А, THDI из 187
Напряжение дискретного входаданные поставщика 24 V пост. Тока для захват 24 V пост. Тока для логический 24 V пост. Тока для безопасность
Непрерывная мощностьданные поставщика 400 Вт в 230 В 800 Вт в 400 В
Непрерывный выходной токданные поставщика 1.5 А в 8 кГц
Непрерывный выходной ток 2данные поставщика 1.5 А
Непрерывный выходной ток 3данные поставщика 1.5 А
Номинальная мощностьданные поставщика 0.35 кВт в 230 В 8 кГц 0.4 кВт в 400 В 8 кГц
Номинальное напряжение питания [us]данные поставщика 200...240 V - 15...10 % 380...480 В - 15...10 %
Описание напряжения питанияданные поставщика три фазы 230 В три фазы 400 В
Пиковый выходной ток, 3 сданные поставщика 6 А для 5 с
Пределы напряжения питанияданные поставщика 170-264 В 323-528 В
Тип сигнала управленияданные поставщика servo motor encoder feedback
Тормозной токданные поставщика 50 мА
Фильтр электромагнитной совместимостиданные поставщика Тип 022
Частота переключенияданные поставщика 8 кГц
Частота переключения 2данные поставщика 8 кГц
Частота переключения 3данные поставщика 8 кГц
Частота сетиданные поставщика 47,5...63 Гц в единицах производителя
Частота сети питанияданные поставщика 50/60 Hz - 5...5 %
Число фазданные поставщика трехфазный
Число фаз сетиданные поставщика 3
Электрическое соединениеданные поставщика зажим, зажимная способность: 3 мм², AWG 12 (CN8) зажим, зажимная способность: 5 мм², AWG 10 (CN1) зажим, зажимная способность: 5 мм², AWG 10 (CN10)
Электромагнитная совместимостьданные поставщика наведенные электромагнитные помехи, класс А группа 1 в соответствии с EN 55011 наведенные электромагнитные помехи, класс A группа 2 в соответствии с EN 55011 наведенные электромагнитные помехи, среда

Материалы и конструкция 1

Допускается применение в жилых и коммерческих зонахEF007295 Да

Монтаж и подключение 2

С Возможн подключения ПК-персонального компьютераEF006107 Да
Тип разъемаданные поставщика RJ45 (с маркировкой CN4 или CN5) для CANmotion RJ45 (с маркировкой CN4 или CN5) для CANopen RJ45 (с маркировкой CN7) для Modbus

Механические характеристики 3

Макс выход при линейной нагрузке при номин выход напряжEF007364 7 кВт
Момент затяжкиданные поставщика CN8: 0.5-0.5 Н-м CN1: 0.7-0.7 Н-м CN10: 0.7-0.7 Н-м
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с EN/IEC 60028-2-27

Классификация и назначение 13

Тип преобразователяEF006978 Прочее
Допускается применение в пром зонеEF007294 Нет
Информация о ремонтопригодностиданные поставщика Подлежит ремонту
Серияданные поставщика Lexium 32
Стандартыданные поставщика EN/IEC 61800-5-1 EN/IEC 61800-3
Тип дискретного входаданные поставщика захват (CAP клеммы) логический (DI клеммы) безопасность (дополнение STO_A, дополнение STO_B клеммы)
Тип дискретного выходаданные поставщика логический выход(ы) (DO)24 В пост. ток
Тип дискретных входовданные поставщика положительный (дополнение STO_A, дополнение STO_B) при Состоянии 0: &lt; 5 В при Состоянии 1: &gt; 15 В в соответствии с EN/МЭК 61131-2 тип 1 положительный (DI) при Состоянии 0: &gt; 19 В при Состояни
Тип защитыданные поставщика от обратной полярности: сигнал на входах от короткого замыкания: сигнал выходов
Тип кабеляданные поставщика одножильный кабель МЭК (температура: 50-50 °C) медь 90 °C XLPE/EPR
Тип охлажденияданные поставщика естественная конвекция
Тип продуктаданные поставщика сервопривод управления перемещением
Форма приводаданные поставщика блок

Прочие характеристики 36

Количество цифров. входовEF001992 6
Количество цифров. выходовEF001993 2
Количество аналог. входовEF001994 3
Количество аналог. выходовEF001995 1
С оптическим интерфейсомEF003028 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
Maximum leakage currentданные поставщика 30 мА
Виброустойчивостьданные поставщика 1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Время отклика на выходеданные поставщика 250 мкс (DO) для дискретный выход(ы)
Гальваническая развязкаданные поставщика между цепями питания и управления
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Длительность выборкиданные поставщика DI: 0.25 мс дискретный
Интерфейс связиданные поставщика CANmotion, интегрированный CANopen, интегрированный Modbus, интегрированный CANopen, CANmotion
К-во входов / выходовданные поставщика 4 DI + 1 CI + 2 DO
Код совместимостиданные поставщика LXM32A
Кол-во адресовданные поставщика 1-127 для CANopen, CANmotion 1-247 для Modbus
Количество дискретных входовданные поставщика 1 захват дискретный(е) вход(ы) 2 безопасность дискретный(е) вход(ы) 4 логический дискретный(е) вход(ы)
Количество дискретных выходовданные поставщика 2
Краткое название устройстваданные поставщика LXM32A
Логика дискретного выходаданные поставщика положительная или отрицательная (DO) в соответствии с EN/IEC 61131-2
Маркировкаданные поставщика CE
Ослабление поляданные поставщика ложный
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Светодиодный индикатор состоянияданные поставщика напряжение сервопривода: 1 светодиод (красный) проверка наличия обрывов в катушке: 1 светодиод RUN: 1 светодиод
Сертификатыданные поставщика CSA UL RoHS TÜV
Скорость передачиданные поставщика 1 Mbps для шины длиной 4-4 м для CANopen, CANmotion 125 kbps для шины длиной 500-500 м для CANopen, CANmotion 250 kbps для шины длиной 250-250 м для CANopen, CANmotion 50 kbps для шины длиной 1000-100
Служба обмена даннымиданные поставщика 1 receive SDO для CANmotion 1 transmit SDO для CANmotion 2 PDOs conforming to DSP 402 для CANmotion 2 SDO прием для CANopen 2 SDO передача для CANopen 4 configurable mapping PDOs для CANopen CANopen d
Совместимость продуктаданные поставщика серводвигатель BMH (70 мм, 1 Двигатель стеки) серводвигатель BSH (55 мм, 3 Двигатель стеки) серводвигатель BSH (55 мм, 1 Двигатель стеки) серводвигатель BSH (55 мм, 2 Двигатель стеки)
Способ доступаданные поставщика ведомый
Степень загрязненияданные поставщика 2 в соответствии с EN/IEC 61800-5-1
Уровень безопасностиданные поставщика SIL 3 в соответствии с EN/IEC 61508 PL = e в соответствии с ISO 13849-1
Физический интерфейсданные поставщика 2-проводн. многоточечн. RS485 для Modbus
Фильтр помехданные поставщика встроенный
Функция защитыданные поставщика STO (безопасное выключение крутящего момента), интегрированный
Функция сигнализацииданные поставщика отображение отказов 7 сегментов
Характеристики окружающей средыданные поставщика классы 3C1 в соответствии с IEC 60721-3-3

Размеры и упаковка

Изделие

ШиринаEF000008 48 мм
ВысотаEF000040 270 мм
ГлубинаEF000049 237 мм
Вес неттоданные поставщика 1.7 кг
Рабочая высотаданные поставщика 1000...3000 м с условиями

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.276 × 0.33 × 0.085 м 2.207 0.0077418 —
Контейнер 24 шт. 0.6 × 0.8 × 0.8 м 66.764 0.384 —
TRANSPORTING 3 шт. 0.4 × 0.3 × 0.3 м 7.287 0.036 73606480076779

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.276 × 0.33 × 0.085 м
    Вес, кг
    2.207
    Объём, м³
    0.0077418
    EAN / GTIN
    —

  • Контейнер

    В упаковке
    24 шт.
    Габариты
    0.6 × 0.8 × 0.8 м
    Вес, кг
    66.764
    Объём, м³
    0.384
    EAN / GTIN
    —

  • TRANSPORTING

    В упаковке
    3 шт.
    Габариты
    0.4 × 0.3 × 0.3 м
    Вес, кг
    7.287
    Объём, м³
    0.036
    EAN / GTIN
    73606480076779
