Преобразователь частоты CONTROL-L620 380В 3Ф 22-30кВт IEK
IEK · артикул CNT-L620D33V22-30TE
Изображение может отличаться от конкретного исполнения.
ONI

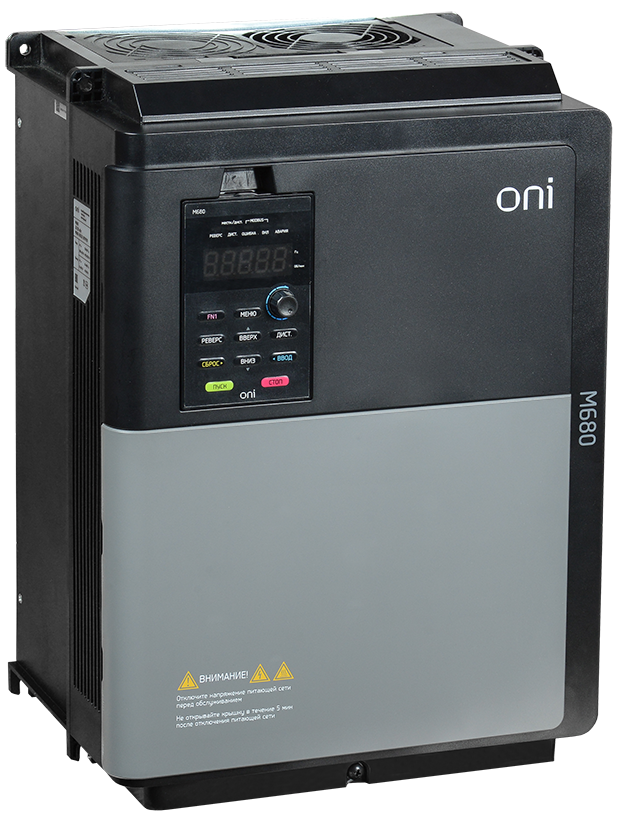

Преобразователь частоты M680 380В 3Ф 22-30кВт 44-57А серии ONI
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина281
Высота385
Глубина219
Вес11,3
Макс сечение входящего кабеля35
Количество фаз3
Тип управленияВекторное управ в разомкнутом контуре
С блоком управленияДа
Описание и назначение
Преобразователь частоты (ПЧ) ONI M680 является одной из самых современных разработок в области приводной техники. Превосходные рабочие характеристики позволяют использовать ПЧ ONI M680 для управления асинхронными двигателями в самых ответственных и сложных условиях.
Основные сферы применения ПЧ ONI M680.
- Режим ND (Normal Duty) - насосные или вентиляторные системы зданий и сооружений;
- Режим HD (Heavy Duty) - конвейеры различного типа, питатели, дисковые и ленточные податчики, устройства перемешивания, в том числе высоковязких субстанций, экструдеры, компрессоры, прессы, керамические машины и др.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10...50 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 21
| Количество фазEF000351 | 3 |
|---|---|
| Тип управленияEF000462 | Векторное управ в разомкнутом контуре |
| С блоком управленияEF001538 | Да |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Выход. напряжениеEF003933 | 0...400 |
| Сетевое напряжениеEF006780 | 400 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 37 |
| Макс. выходное напряжениеEF009560 | 400 |
| Номинальный выходной ток I2NEF009561 | 70 |
| Выходная частотаданные поставщика | 400 Гц |
| Выходной ток HD-реж постоянной нагрузкиданные поставщика | 60 А |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 70 А |
| Диапазон раб вход напряженияданные поставщика | 380...420 В |
| Класс защиты от поражения электрическим токомданные поставщика | I |
| Макс мощность двигателя HD-реж пост нагрузкиданные поставщика | 30 кВт |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 37 кВт |
| Несущая частотаданные поставщика | 1...15 кГц |
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Да |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 281 |
|---|---|
| ВысотаEF000040 | 385 |
| ГлубинаEF000049 | 219 |
| ВесEF000167 | 11,3 |
| Макс сечение входящего кабеляEF000267 | 35 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.5 × 0.39 × 0.33 м | 11.5 | 0.06435 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.5 × 0.39 × 0.33 м | 11.5 | 0.06435 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.5 × 0.39 × 0.33 м
- Вес, кг
- 11.5
- Объём, м³
- 0.06435
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.5 × 0.39 × 0.33 м
- Вес, кг
- 11.5
- Объём, м³
- 0.06435
- EAN / GTIN
