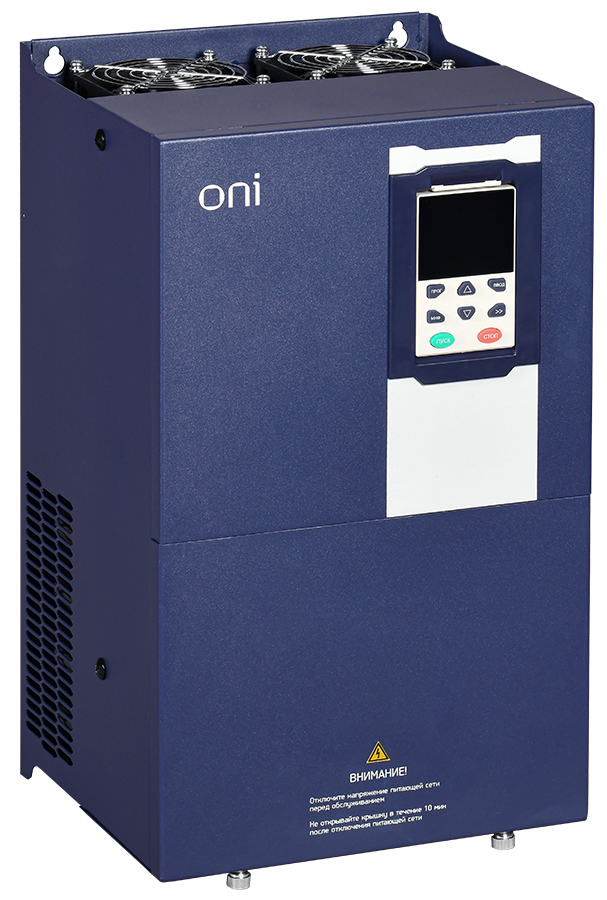

Преобразователь частоты K750 380В 3Ф 30-37кВт 60-75А ONI
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина260
Высота452
Глубина230
Макс сечение входящего кабеля16
Тип управленияВекторное управ в разомкнутом контуре
С блоком управленияДа
Температура эксплуатации-10...40
Количество HW-интерфейсов RS-4851
Описание и назначение
Преобразователь частоты для тяжелых применений с векторной обратной связью, Modbus, платами расширения.
Может использоваться в различных отраслях промышленности, ЖКХ, строительстве, для подъема/спуска груза.
Оснащается LCD дисплеем с удобным пользовательским интерфейсом
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10...40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 24
| Тип управленияEF000462 | Векторное управ в разомкнутом контуре |
|---|---|
| С блоком управленияEF001538 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Выход. напряжениеEF003933 | 0...480 |
| Сетевое напряжениеEF006780 | 380 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Номинальное выход напряжениеEF007022 | 380 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Нет |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 37 |
| Макс. выходное напряжениеEF009560 | 483 |
| Номинальный выходной ток I2NEF009561 | 75 |
| Входной ток HD-реж постоянной нагрузкиданные поставщика | 62 А |
| Входной ток ND-реж переменной нагрузкиданные поставщика | 76 А |
| Выходная частотаданные поставщика | 0...600 Гц |
| Выходной ток HD-реж постоянной нагрузкиданные поставщика | 60 А |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 75 А |
| Диапазон раб вход напряженияданные поставщика | 380...480 В |
| Макс мощность двигателя HD-реж пост нагрузкиданные поставщика | 30 кВт |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 37 кВт |
| Метод управленияданные поставщика | Векторное управление с обратной связью |
| Несущая частотаданные поставщика | 1...12 кГц |
Материалы и конструкция 1
| Группа механического исполненияданные поставщика | М2 |
|---|
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Да |
|---|
Механические характеристики 1
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 30 |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Прочие характеристики 1
| Количество HW-интерфейсов RS-485EF003023 | 1 |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 260 |
|---|---|
| ВысотаEF000040 | 452 |
| ГлубинаEF000049 | 230 |
| Макс сечение входящего кабеляEF000267 | 16 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 1 шт | 0.64 × 0.45 × 0.39 м | 17.6 | 0.11232 |
