Преобразователь частоты A650 380В 3Ф 22kW 45А со встроенным тормозным модулем ONI
IEK · артикул A650-33E22T
Изображение может отличаться от конкретного исполнения.
IEK

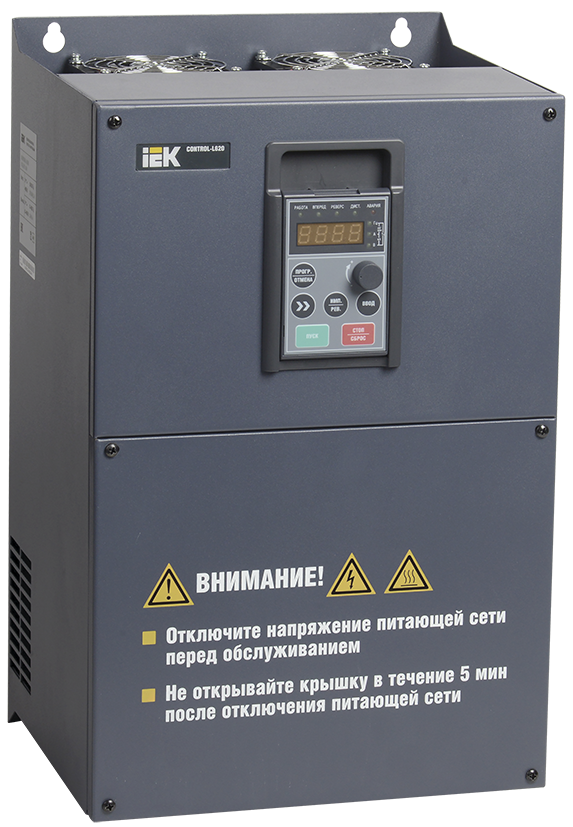

Преобразователь частоты CONTROL-L620 380В 3Ф 18-22кВт IEK
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина285
Высота460
Глубина238
Вес≤ 19
Макс сечение входящего кабеля25
Количество фаз3
Тип управленияВекторное управ в разомкнутом контуре
С блоком управленияДа
Описание и назначение
Преобразователи частоты (ПЧ) серии Control L620 представляют собой современные высокотехнологичные устройства для контроля и управления электродвигателями. Отличаются компактными размерами.
Применение новейших технологий в области векторного управления обеспечивает достижение номинального крутящего момента на выходе при низкой скорости, а также почти бесшумный устойчивый ход.
Преобразователи частоты Control L620 отличаются многообразием режимов регулирования, имеют множество специальных функций защиты и сигнализации, обеспечивают непрерывный мониторинг и оперативную подстройку множества параметров. Обладают встроенным интерфейсом связи RS-485, поддержкой протокола коммуникаций Modbus RTU и гибким управлением.
Основные сферы применения ПЧ Control L620.
Преобразователи частоты Control L620 предназначены для управления широким спектром промышленных установок, механизмами с высокими пусковыми нагрузками, а при использовании специального режима ND - идеальны для работы с насосно-вентиляторной нагрузкой.
Подходят для большинства электроприводов, используемых при производстве цемента, бумаги, текстиля, продуктов питания, а также в полиграфическом, красильном оборудовании, машинах для литья пластмасс и в других отраслях промышленности.
Способны адаптироваться к изменениям нагрузки в широком диапазоне, обладают устойчивым ходом, высокой точностью и высокой надежностью. Помогают улучшить коэффициент мощности и производительность электродвигателей, а также существенно снизить затраты на электроэнергию, особенно при применении в насосных и/или вентиляторных установках.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10...40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 23
| Количество фазEF000351 | 3 |
|---|---|
| Тип управленияEF000462 | Векторное управ в разомкнутом контуре |
| С блоком управленияEF001538 | Да |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Выход. напряжениеEF003933 | 0...400 |
| Сетевое напряжениеEF006780 | 400 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 22 |
| Макс. выходное напряжениеEF009560 | 400 |
| Номинальный выходной ток I2NEF009561 | 45 |
| Входной ток HD-реж постоянной нагрузкиданные поставщика | 38,5 А |
| Входной ток ND-реж переменной нагрузкиданные поставщика | 46,5 А |
| Выходная частотаданные поставщика | 0...400 Гц |
| Выходной ток HD-реж постоянной нагрузкиданные поставщика | 37 А |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 45 А |
| Диапазон раб вход напряженияданные поставщика | 380...420 В |
| Класс защиты от поражения электрическим токомданные поставщика | I |
| Макс мощность двигателя HD-реж пост нагрузкиданные поставщика | 18,5 кВт |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 22 кВт |
| Несущая частотаданные поставщика | 0...16 кГц |
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 285 |
|---|---|
| ВысотаEF000040 | 460 |
| ГлубинаEF000049 | 238 |
| ВесEF000167 | ≤ 19 |
| Макс сечение входящего кабеляEF000267 | 25 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.25 × 0.345 × 0.265 м | 5.75 | 0.022856 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 4 шт | 0.705 × 0.51 × 0.31 м | 23 | 0.1114605 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.25 × 0.345 × 0.265 м
- Вес, кг
- 5.75
- Объём, м³
- 0.022856
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 4 шт
- Габариты
- 0.705 × 0.51 × 0.31 м
- Вес, кг
- 23
- Объём, м³
- 0.1114605
- EAN / GTIN
