Schneider Electric

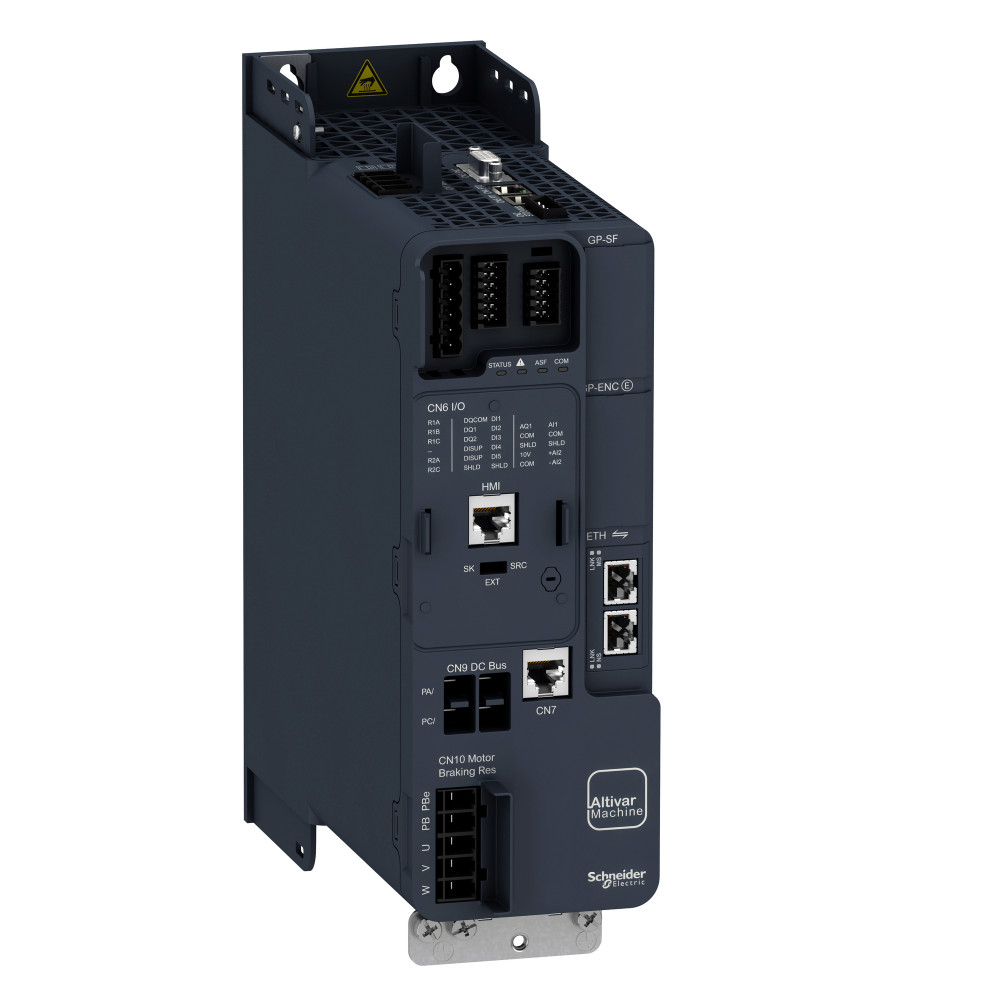

Преобразователь частоты ATV340 3кВт 480В 3ф Ethernet
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина85 мм
Высота270 мм
Глубина232.5 мм
Сетевое напряжение380...480 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж4 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении4 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
Преобразователь частоты ATV340 3кВт 480В 3ф Ethernet. тип устройства или его аксессуаров: привод с регулируемой частотой вращения - исполнение: стандартное исполнение - назначение изделия: синхронные двигатели, асинхронные электродвигатели - исполнение выключателя: устанавливаемый в шкафу - степень защиты IP: IP20 в соответствии с IEC 60529, IP20 в соответствии с IEC 61800-5-1 - тип охлаждения: принуд. конвекция - число фаз сети: 3 фазы - мощность двигателя, кВт: 4 кВт (нормальная нагрузка), 3 кВт (тяжелые условия) - мощность двигателя, л.с.: 3 лс (тяжелые условия), 5 лс (нормальная нагрузка) - линейный ток: 5.3 А в 480 В С внешним дросселем на линии (тяжелые условия), 6.8 А в 480 В С внешним дросселем на линии (нормальная нагрузка), 8.6 А в 380 В С внешним дросселем на линии (нормальная нагрузка), 6.6 А в 380 В С внешним дросселем на линии (тяжелые условия), 8.5 А в 480 В Без дросселя на линии (тяжелые условия), 10.7 А в 380 В Без дросселя на линии (тяжелые условия) - предполагаемый линейный Isc: 5 кА - полная мощность: 6.7 кВ·А в 480 В (нормальная нагрузка), 7.1 кВ·А в 480 В (тяжелые условия) - непрерывный выходной ток: 7.2 А в 4 kHz (тяжелые условия), 9,3 A в 4 kHz (нормальная нагрузка) - макс. переходной ток: 10.2 А в течение 60 с (нормальная нагрузка), 12.6 А в течение 2 с (нормальная нагрузка), 13 A в течение 2 с (тяжелые условия), 11 A в течение 60 с (тяжелые условия) - профиль управления асинхронным электродвигателем: переменный стандартный момент, режим оптимизированного момента, постоянный стандартный момент - профиль управления синхронным двигателем: электродвигатель с постоянными магнитами - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 2…16 kHz регулируем., 7…16 kHz с понижающим коэффициентом. Преимущества: .. применения: .. Преимущества: Привод Altivar Machine 340 соответствует требованиям стандартов по безопасности оборудования и компьютерной безопасности для обеспечения надежной защиты персонала и оборудования. • Соответствие требованиям стандартов EN ISO 13849-1 и EN-62061 по безопасности оборудования. • Сертификат уровня 2 по защите от кибератак.... применения: Высокопроизводительные прикладные программы и совершенные средства автоматизации для обеспечения следующих функций: • упаковка;. • обработка материалов;. • транспортировка материалов;. • использование подъемного оборудования....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Относительная влажностьданные поставщика | 5-95 % без образования конденсата в соответствии с EN/IEC 60721-3-3 класс 3K3 |
| Рабочая температура окружающей средыданные поставщика | -15-50 °C без понижения номинального тока (тяжелые условия) -15-40 °C без понижения номинального тока (нормальная нагрузка) 50-60 °C Со снижением номинального тока (тяжелые условия) 40-60 °C Со снижен |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 61800-5-1 IP20 в соответствии с IEC 60529 IP20 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 60
| С блоком управленияEF001538 | Да |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...480 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 599 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 4 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 480 В |
| Номинальный выходной ток I2NEF009561 | 8.6 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Выходная частота приводаданные поставщика | 0.1-599 Гц |
| Диапазон мощностиданные поставщика | 2.2-3 кВт в 380-440 В 3 фазы 2.2-3 кВт в 480-500 В 3 фазы |
| Допустимый кратковременно выдерживаемый токданные поставщика | 1.1 x In в течение 60 с (нормальная нагрузка) 1.35 x In в течение 2 с (нормальная нагрузка) 1,5 x In в течение 60 с (тяжелые условия) 1.8 x In в течение 2 с (тяжелые условия) |
| Линейный токданные поставщика | 10.7 А в 380 В Без дросселя на линии (тяжелые условия) 8.5 А в 480 В Без дросселя на линии (тяжелые условия) 8.6 А в 380 В С внешним дросселем на линии (нормальная нагрузка) 6.8 А в 480 В С внешним др |
| Макс. коммутируемый токданные поставщика | релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos p |
| Макс. переходной токданные поставщика | 10.2 А в течение 60 с (нормальная нагрузка) 12.6 А в течение 2 с (нормальная нагрузка) 13 А в течение 2 с (тяжелые условия) 11 А в течение 60 с (тяжелые условия) |
| Минимальный коммутируемый токданные поставщика | релейный выход R1, R2: 5 мА в 24 В пост. ток |
| Мощность двигателя, квтданные поставщика | 4 кВт для нормальная нагрузка 3 кВт для тяжелые условия |
| Мощность двигателя, л.с.данные поставщика | 3 лс для тяжелые условия 5 лс для нормальная нагрузка |
| Непрерывный выходной токданные поставщика | 9.3 А в 4 kHz для нормальная нагрузка 7.2 А в 4 kHz для тяжелые условия |
| Номинальн. частота коммутацииданные поставщика | 4 kHz |
| номинальное напряжение сетиданные поставщика | 380...480 В - 15...10 % |
| Полная мощностьданные поставщика | 6.7 кВ·А в 480 В (нормальная нагрузка) 7.1 кВ·А в 480 В (тяжелые условия) |
| Протокол порта обмена даннымиданные поставщика | Modbus последовательн. Modbus TCP Ethernet/IP |
| Профиль управления асинхронным электродвигателемданные поставщика | режим оптимизированного момента переменный стандартный момент постоянный стандартный момент |
| Профиль управления синхронным двигателемданные поставщика | reluctance motor электродвигатель с постоянными магнитами |
| Разрешение по частотеданные поставщика | дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц |
| Рассеиваемая мощность, втданные поставщика | естественная конвекция: 78 Вт в 380 В, частота переключения 4 kHz (тяжелые условия) принуд. конвекция: 78 Вт в 380 В, частота переключения 4 kHz (тяжелые условия) естественная конвекция: 96 Вт в 380 В |
| Сопротивление изоляцииданные поставщика | > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты |
| Фильтр электромагнитной совместимостиданные поставщика | встроенный с 20 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3 |
| Частота коммутацииданные поставщика | 2...16 kHz регулируем. 7...16 kHz с понижающим коэффициентом |
| Частота сети питанияданные поставщика | 50...60 Hz +/- 5 % |
| Число фазданные поставщика | 3 фазы |
| Электрическое соединениеданные поставщика | со стороны линии: винтовой зажим1.5...4 мм²/AWG 14...AWG 12 DC bus: винтовой зажим4...6 мм²/AWG 12…AWG 10 двигатель: винтовой зажим1.5...4 мм²/AWG 14...AWG 12 управление: винтовой зажим0,2...2,5 мм²/A |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп |
Материалы и конструкция 4
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|---|
| Изоляцияданные поставщика | между зажимами питания и управления |
| Исполнениеданные поставщика | стандартное исполнение |
| Исполнение выключателяданные поставщика | устанавливаемый в шкафу |
Монтаж и подключение 3
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|---|
| Тип подключенияданные поставщика | AI1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит AI1 ПО-настраиваемые температурный датчик или датчик уровня воды AI1 напряжение, задаваемое програм |
| Тип разъемаданные поставщика | разъём(ы)1 RJ45, Modbus последовательн. на лицевой панели разъём(ы)1 RJ45, Modbus последовательн. для HMI на лицевой панели разъём(ы)2 RJ45, Ethernet IP/Modbus TCP на лицевой панели |
Механические характеристики 2
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 4 кВт |
|---|---|
| Ударопрочностьданные поставщика | 15 gn для 11 мс, class 3M3 в соответствии с EN/IEC 60721-3-3 |
Классификация и назначение 18
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Назначение продуктаданные поставщика | асинхронные электродвигатели синхронные двигатели |
| Область примененияданные поставщика | machine |
| Серия продуктаданные поставщика | Altivar Machine ATV340 |
| Стандартыданные поставщика | EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3 IEC 61508 МЭК 13849-1 UL 618000-5-1 |
| Тип аналогового выходаданные поставщика | напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 500 Ом, разр |
| Тип вх/вых.данные поставщика | programmable as logic input/output DQ1: 0-1 кГц, |
| Тип дискретного входаданные поставщика | PTI программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. Тока ( |
| Тип дискретных входовданные поставщика | положительная логика (источник) (DI1...DI5), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1...DI5), > 16 В (состояние 0), < 10 В (состояние 1) положительн |
| Тип защитыданные поставщика | тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель motor phase loss: двигатель тепловая защита: привод защитное отключение двигателя при превышени |
| Тип охлажденияданные поставщика | принуд. конвекция |
| Тип продуктаданные поставщика | привод с регулируемой частотой вращения |
| Тип пускателяданные поставщика | variable speed drive |
| Тип релейного выходаданные поставщика | задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 ц |
| Тип смещенияданные поставщика | нет импеданса для Modbus последовательн. |
| Формат данныхданные поставщика | 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн. |
Прочие характеристики 49
| Количество цифров. входовEF001992 | 8 |
|---|---|
| Количество цифров. выходовEF001993 | 1 |
| Количество аналог. входовEF001994 | 3 |
| Количество аналог. выходовEF001995 | 2 |
| Количество HW-интерфейсов Industrial EthernetEF003020 | 2 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 1,5 мм размах (частота= 2-19 Гц) в соответствии с EN/IEC 60721-3-3 class 3M3 1 gn (частота= 9-200 Гц) в соответствии с EN/IEC 60721-3-3 class 3M3 |
| Время обновленияданные поставщика | релейный выход (R1, R2): 5 мс (+/- 0,5 мс) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Длительность выборкиданные поставщика | 2 мс +/- 0,5 мс (DI1...DI5) - дискретный вход 5 мс +/- 1 ms (PTI) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2) - аналоговый вход 5 мс +/- 1 ms (AQ1) - аналоговый выход 2 мс +/- 0,5 мс (DQ1, DQ2) - discr |
| Кадр передачиданные поставщика | RTU для Modbus последовательн. |
| Кол-во адресовданные поставщика | 1-247 для Modbus последовательн. |
| Количество дискретных входовданные поставщика | 8 |
| Компенсация проскальзывания вала двигателяданные поставщика | регулируем. недоступно для электродвигателей с постоянными магнитами может подавляться автоматически при любой нагрузке |
| Краткое название устройстваданные поставщика | ATV340 |
| Локальная индикацияданные поставщика | локальная диагностика: 4 светодиод (mono/dual colour) состояние коммуникационного модуля: 4 светодиод (двухцветный) |
| Маркировкаданные поставщика | CE |
| Не содержит ртутиданные поставщика | да |
| Номер аналогового входаданные поставщика | 2 |
| Номер аналогового выходаданные поставщика | 1 |
| Номер релейного выходаданные поставщика | 2 |
| Опциональная картаданные поставщика | slot GP-X: модуль расширения с дискретными и аналоговыми вх/вых slot GP-X: модуль расширения выходных реле slot GP-ENC: 5/12 V digital encoder interface module slot GP-ENC: analog encoder interface mo |
| Ошибка линеаризацииданные поставщика | AI1, AI2: +/- 0,15 % макс. значения для аналоговый вход AQ1: +/- 0,2 % для аналоговый выход |
| Питаниеданные поставщика | внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), |
| Предполагаемый линейный iscданные поставщика | 5 кА |
| Программы ускорения и замедленияданные поставщика | S, U или по выбранный заказчиком linear adjustable separately from 0.01...9999 s |
| Профиль кругооборотаданные поставщика | ENVEOLI1609005EN |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Режим обменаданные поставщика | полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP |
| Сертификатыданные поставщика | REACH CSA TÜV UL |
| Скорость передачиданные поставщика | 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus последовательн. 10, 100 Мбит/с для Ethernet IP/Modbus TCP |
| Совместимость входаданные поставщика | DI1...DI5: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 PTI: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IE |
| Способ доступаданные поставщика | ведомый Modbus RTU ведомый Modbus TCP |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 2 в соответствии с EN/IEC 61800-5-1 |
| Торможение до остановкиданные поставщика | подачей пост. тока |
| Точностьданные поставщика | +/- 0,6 % AI1, AI2 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1 для изменения температуры 60 °C аналоговый выход |
| Уровень шумаданные поставщика | 51.2 дБ в соответствии с 86/188/EEC |
| Физический интерфейсданные поставщика | 2-проводн. RS 485 для Modbus последовательн. |
| Функция защитыданные поставщика | STO (безопасное выключение крутящего момента) SIL 3 |
| Характеристики окружающей средыданные поставщика | стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3 |
| Экологическая отчетнстьданные поставщика | ENVPEP1609005EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 85 мм |
|---|---|
| ВысотаEF000040 | 270 мм |
| ГлубинаEF000049 | 232.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.32 × 0.37 × 0.11 м | 2.91 | 0.013024 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.32 × 0.37 × 0.11 м
- Вес, кг
- 2.91
- Объём, м³
- 0.013024
- EAN / GTIN
