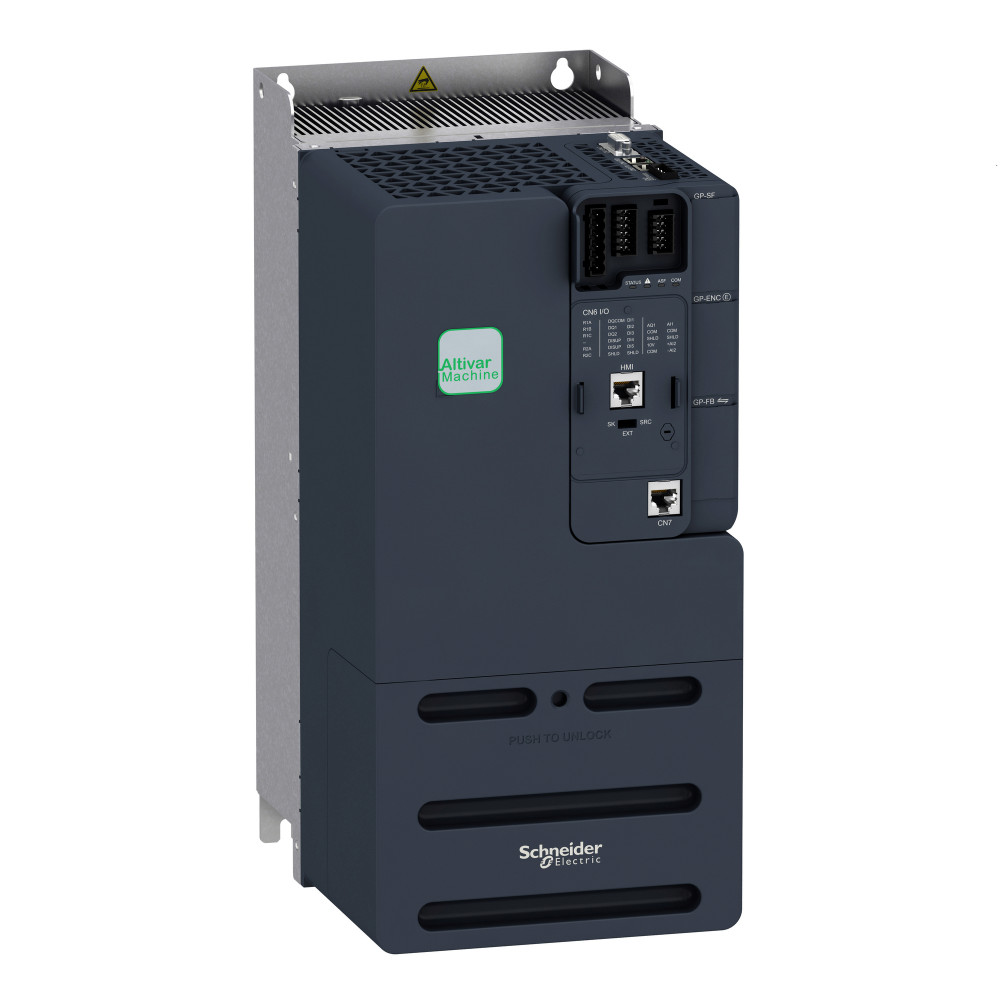

Преобразователь частоты ATV340 11кВт 480В 3ф
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина180 мм
Высота385 мм
Глубина249 мм
Сетевое напряжение380...480 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж11 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении11 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
Преобразователь частоты ATV340 11кВт 480В 3ф. тип устройства или его аксессуаров: привод с регулируемой частотой вращения - исполнение: стандартное исполнение - назначение изделия: синхронные двигатели, асинхронные электродвигатели - исполнение выключателя: устанавливаемый в шкафу - степень защиты IP: IP20 в соответствии с IEC 61800-5-1, IP20 в соответствии с IEC 60529 - тип охлаждения: принуд. конвекция - число фаз сети: 3 фазы - мощность двигателя, кВт: 11 кВт (тяжелые условия), 15 кВт (нормальная нагрузка) - мощность двигателя, л.с.: 15 лс (тяжелые условия), 20 лс (нормальная нагрузка) - линейный ток: 23 А в 480 В С внешним дросселем на линии (нормальная нагрузка), 27.7 А в 480 В Без дросселя на линии (тяжелые условия), 28.8 A в 380 В С внешним дросселем на линии (нормальная нагрузка), 17.7 А в 480 В С внешним дросселем на линии (тяжелые условия), 21.9 А в 380 В С внешним дросселем на линии (тяжелые условия), 34.7 A в 380 В Без дросселя на линии (тяжелые условия) - предполагаемый линейный Isc: 22 кА - полная мощность: 22,7 кВА в 480 В (нормальная нагрузка), 23 кВ·А в 480 В (тяжелые условия) - непрерывный выходной ток: 24 А в 4 kHz (тяжелые условия), 32 А в 4 kHz (нормальная нагрузка) - макс. переходной ток: 35.2 А в течение 60 с (нормальная нагрузка), 36 А в течение 60 с (тяжелые условия), 43 A в течение 2 с (тяжелые условия), 43.2 A в течение 2 с (нормальная нагрузка) - профиль управления асинхронным электродвигателем: постоянный стандартный момент, переменный стандартный момент, режим оптимизированного момента - профиль управления синхронным двигателем: электродвигатель с постоянными магнитами - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 2…16 kHz регулируем., 4…16 kHz с понижающим коэффициентом. Преимущества: .. применения: .. Преимущества: Привод Altivar Machine 340 соответствует требованиям стандартов по безопасности оборудования и компьютерной безопасности для обеспечения надежной защиты персонала и оборудования. • Соответствие требованиям стандартов EN ISO 13849-1 и EN-62061 по безопасности оборудования. • Сертификат уровня 2 по защите от кибератак.... применения: Высокопроизводительные прикладные программы и совершенные средства автоматизации для обеспечения следующих функций: • упаковка;. • обработка материалов;. • транспортировка материалов;. • использование подъемного оборудования....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Допустимая относительная влажность (во вреданные поставщика | класс 1K5 в соответствии с EN 60721-3 класс 3K5 в соответствии с EN 60721-3 класс 2K5 в соответствии с EN 60721-3 |
| Рабочая температура окружающей средыданные поставщика | -15-60 °C -15-50 °C Без ухудшения номинальных значений (вертикальное положение) 50-60 °C с понижающим коэффициентом (вертикальное положение) |
| Степень защиты nemaданные поставщика | не применимо |
| Температура окружающей среды при транспортданные поставщика | -40-70 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 87
| С блоком управленияEF001538 | Да |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...480 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 599 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 11 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 480 В |
| Номинальный выходной ток I2NEF009561 | 33.9 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Выходная частота приводаданные поставщика | 0.1-599 Гц |
| Диапазон мощностиданные поставщика | 7-11 кВт в 380-440 В 3 фазы 7-11 кВт в 480-500 В 3 фазы |
| Категория перенапряженияданные поставщика | class III |
| Количество аппаратных протоколов profinetданные поставщика | 0 |
| Количество аппаратных протоколов rs232данные поставщика | 0 |
| Количество аппаратных протоколов rs422данные поставщика | 0 |
| Количество аппаратных протоколов rs485данные поставщика | 1 |
| Количество аппаратных протоколов ttyданные поставщика | 0 |
| Количество аппаратных протоколов usbданные поставщика | 0 |
| Количество аппаратных протоколов в паралледанные поставщика | 0 |
| Количество аппаратных протоколов промышледанные поставщика | 0 |
| Количество входных фазданные поставщика | 3 |
| Количество выходных фазданные поставщика | 3 |
| Количество двунаправленных входов потенциданные поставщика | 0 |
| Количество других аппаратных протоколовданные поставщика | 0 |
| Конструкция регулятора частотыданные поставщика | конвертер U |
| Линейный токданные поставщика | 28.8 А в 380 В (нормальная нагрузка) 23.0 А в 480 В (нормальная нагрузка) 34.7 А в 380 В (тяжелых условий) 27.7 А в 480 В (тяжелых условий) 34.7 А в 380 В Без дросселя на линии (тяжелых условий) 27.7 |
| Макс. коммутируемый токданные поставщика | релейный выход R1C в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1C в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1C в индуктивн. загрузка, co |
| Макс. переходной токданные поставщика | 35.2 А в течение 60 с (нормальная нагрузка) 36 А в течение 60 с (тяжелых условий) 43.2 А в течение 2 с (нормальная нагрузка) 43 А в течение 2 с (тяжелых условий) |
| Максимальная выходная частотаданные поставщика | 0.599 кГц |
| Максимальное выходное напряжениеданные поставщика | 480 В |
| Минимальный коммутируемый токданные поставщика | релейный выход R1B: 5 мА в 24 В пост. ток релейный выход R2C: 5 мА в 24 В пост. ток |
| Мощность двигателя, квтданные поставщика | 15 кВт для нормальная нагрузка 11 кВт для тяжелых условий |
| Мощность двигателя, л.с.данные поставщика | 20 лс для нормальная нагрузка 15 лс для тяжелых условий |
| Непрерывный выходной токданные поставщика | 32 А в 4 kHz для нормальная нагрузка 24 А в 4 kHz для тяжелых условий |
| Номинальн. частота коммутацииданные поставщика | 4 кГц |
| Номинальная выходная мощностьданные поставщика | 11.0 кВт |
| Номинальное напряжение питанияданные поставщика | 380...480 В |
| номинальное напряжение сетиданные поставщика | 380...480 В - 15...10 % |
| Номинальных выходной токданные поставщика | 24.0 А |
| Поддержка протокола canданные поставщика | 1 в единицах производителя |
| Поддержка протокола modbusданные поставщика | 1 в единицах производителя |
| Поддержка протокола profibusданные поставщика | 1 в единицах производителя |
| Поддержка протокола profinet cbaданные поставщика | 1 в единицах производителя |
| Поддержка протокола profinet ioданные поставщика | 1 в единицах производителя |
| Поддержка протокола для других шинных систданные поставщика | 1 |
| Полная мощностьданные поставщика | 22.7 кВ·А в 480 В (нормальная нагрузка) 23 кВ·А в 480 В (тяжелых условий) |
| Постоянная потеря мощности вне зависимостиданные поставщика | 19.0 Вт |
| Потеря мощности на устройстве в зависимостданные поставщика | 363.0 Вт |
| Протокол энкодераданные поставщика | 1 Vpp EnDat 2.2 resolver RS 422 SSI 24V SSI 5V TTL/HTL |
| Профиль управления асинхронным электродвиданные поставщика | режим оптимизированного момента переменный стандартный момент постоянный стандартный момент |
| Профиль управления синхронным двигателемданные поставщика | электродвигатель с постоянными магнитами reluctance motor |
| Рассеиваемая мощность, втданные поставщика | естественная конвекция: 13 Вт в 380 В, частота переключения 4 кГц (тяжелых условий) принудительная конвекция: 241 Вт в 380 В, частота переключения 4 кГц (тяжелых условий) естественная конвекция: 16 Вт |
| С функцией безопасности "безопасное управлданные поставщика | 1 |
| Сопротивление изоляцииданные поставщика | > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты |
| Ток при высокой перегрузкеданные поставщика | 24.0 А |
| Ток при низкой перегрузкеданные поставщика | 32.0 А |
| Частота коммутацииданные поставщика | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
| Частота сети питанияданные поставщика | 50...60 Hz +/- 5 % |
| Число фазданные поставщика | 3 фазы |
| Электрическое соединениеданные поставщика | винтовой зажим, зажимная способность: 0,2...2,5 мм² для Управление винтовой зажим, зажимная способность: 4...25 mm² для line side винтовой зажим, зажимная способность: 4...25 mm² для DC bus винтовой з |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 испытание на невосп |
Материалы и конструкция 5
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|---|
| Изоляцияданные поставщика | между зажимами питания и управления |
| Исполнениеданные поставщика | стандартное исполнение |
| Исполнение монтажаданные поставщика | устанавливаемый в шкафу |
| Материал корпусаданные поставщика | пластиковый |
Монтаж и подключение 3
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|---|
| Тип подключенияданные поставщика | AI1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит AI1 ПО-настраиваемые температурный датчик или датчик уровня воды AI1 напряжение, задаваемое програм |
| Тип разъемаданные поставщика | разъём(ы)1 RJ45, Modbus serial на лицевой панели разъём(ы)1 RJ45, Modbus serial для HMI на лицевой панели |
Механические характеристики 3
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 11 кВт |
|---|---|
| Максимальная деформация при вибрации (во врданные поставщика | 1.5 mm at 2...9 Hz 1.5 mm at 2...9 Hz 1.5 mm at 2...9 Hz |
| Ударопрочностьданные поставщика | 15 gn для 11 мс, class 3M3 в соответствии с EN/IEC 60721-3-3 |
Классификация и назначение 23
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Класс окружающей среды (во время работы)данные поставщика | класс 3C3 в соответствии с EN 60721-3-3 class 3S3 according to IEC 60721-3-3 |
| Класс окружающей среды (во время транспортиданные поставщика | class 2C3 according to EN 60721-3-2 class 2S1 according to EN 60721-3-2 |
| Класс окружающей среды (во время хранения)данные поставщика | class 1C3 according to EN 60721-3-1 class 1S2 according to EN 60721-3-1 |
| Применение в промышленной сфере разрешеноданные поставщика | 1 |
| Серияданные поставщика | Altivar Machine ATV340 |
| Специальная область применения продуктаданные поставщика | machine |
| Специальное применениеданные поставщика | machine |
| Стандартыданные поставщика | EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3 IEC 61508 МЭК 13849-1 UL 618000-5-1 UL 508C |
| Тип аналогового выходаданные поставщика | напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 500 Ом, разр |
| Тип вх/вых.данные поставщика | programmable as logic input/output DQ1: 0-1 кГц, |
| Тип дискретного входаданные поставщика | PTI программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. тока (30 V) DI1...DI5 программируемый, 24 V пост. тока (30 V), полное сопротивление: 3.5 кОм |
| Тип дискретного выходаданные поставщика | programmable output DQ1, DQ2 30 В пост. ток 100 мА |
| Тип дискретных входовданные поставщика | положительная логика (источник) (DI1...DI5), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика (приемник) (DI1...DI5), > 16 В (состояние 0), < 10 В (состояние 1) положительная |
| Тип защитыданные поставщика | тепловая защита: двигатель защитное отключение двигателя при превышение вращате: двигатель motor phase loss: двигатель тепловая защита: привод защитное отключение двигателя при превышение вращате: при |
| Тип охлажденияданные поставщика | принудительная конвекция |
| Тип продуктаданные поставщика | Преобразователь частоты |
| Тип пускателяданные поставщика | преобразователь частоты |
| Тип релейного выходаданные поставщика | релейные выходы R1A релейные выходы R1C электрическая износостойкость 100000 циклы релейные выходы R2A релейные выходы R2C электрическая износостойкость 100000 циклы |
| Тип смещенияданные поставщика | без импеданса |
| Тип соединенияданные поставщика | 1 RJ45 |
| Формат данныхданные поставщика | 8 бит, конфигурируемая проверка на чётность-нечётность |
Прочие характеристики 58
| Количество цифров. входовEF001992 | 5 |
|---|---|
| Количество цифров. выходовEF001993 | 2 |
| Количество аналог. входовEF001994 | 2 |
| Количество аналог. выходовEF001995 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| 4 quadrant operation possibleданные поставщика | 1 |
| Capacity of dc linkданные поставщика | 1500.0 мкФ |
| Maximum acceleration under shock impact (during operation)данные поставщика | 70 m/s² at 22 ms |
| Maximum acceleration under shock load (during storage)данные поставщика | 70 m/s² at 22 ms |
| Maximum acceleration under shock load (during transport)данные поставщика | 70 m/s² at 22 ms |
| Operating element presentданные поставщика | 1 |
| Relative symmetric mains voltage toleranceданные поставщика | 0.1 |
| Relative symmetric network frequency toleranceданные поставщика | 0.05 |
| Виброустойчивостьданные поставщика | 1,5 мм размах (частота= 2-19 Гц) в соответствии с EN/IEC 60721-3-3 class 3M3 1 gn (частота= 9-200 Гц) в соответствии с EN/IEC 60721-3-3 class 3M3 |
| Время обновленияданные поставщика | релейный выход (R1, R2): 5 мс (+/- 0,5 мс) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Длительность выборкиданные поставщика | 2 мс +/- 0,5 мс (DI1...DI5) - дискретный вход 5 мс +/- 1 ms (PTI) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2) - аналоговый вход 5 мс +/- 1 ms (AQ1) - аналоговый выход 2 мс +/- 0,5 мс (DQ1, DQ2) - discr |
| Кадр передачиданные поставщика | RTU |
| Кол-во адресовданные поставщика | 1-247 |
| Количество аналоговых входовданные поставщика | 2 |
| Количество аналоговых выходовданные поставщика | 2 |
| Количество дискретных входовданные поставщика | 5 |
| Количество дискретных выходовданные поставщика | 2 |
| Количество потенциально свободных входовданные поставщика | 0 |
| Компенсация проскальзывания вала двигателданные поставщика | недоступно для электродвигателей с постоянными магни регулируем. может подавляться автоматически при любой нагрузке |
| Компьютерный портданные поставщика | 1 |
| Контур регулированияданные поставщика | настраиваемый ПИД-регулятор |
| Максимально допустимое ускорение при вибраданные поставщика | 5 m/s² at 9...200 Hz 5 m/s² at 9...200 Hz 5 m/s² at 9...200 Hz |
| Максимальный номинал предохранителяданные поставщика | 63.0 А |
| Маркировкаданные поставщика | CE |
| Номер релейного выходаданные поставщика | 2 |
| Номер сетевого портаданные поставщика | Modbus serial |
| Объём охлаждающего воздухаданные поставщика | 128.0 м³/ч |
| Опциональная картаданные поставщика | модуль соединения, Profibus DP V1 модуль соединения, Profinet модуль соединения, DeviceNet модуль соединения, CANopen модуль соединения, EtherCAT |
| Ошибка линеаризацииданные поставщика | AI1, AI2: +/- 0,15 % макс. значения для аналоговый вход AQ1: +/- 0,2 % для аналоговый выход |
| Предельное значение эмс (с соблюдением)данные поставщика | 1 |
| Предполагаемый линейный iscданные поставщика | 22 кА |
| Программы ускорения и замедленияданные поставщика | линейная регулируемая от 0,01 ... 9999 с S, U или по выбранный заказчиком |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| С функцией безопасности "безопасное ограниданные поставщика | 1 |
| С функцией безопасности "безопасное снятияданные поставщика | 1 |
| С функцией безопасности "безопасный останоданные поставщика | 1 |
| Сертификатыданные поставщика | UL CSA TÜV EAC CTick |
| Скорость передачиданные поставщика | 4.8 kbit/s 9,6 Кбит/с 19,2 Кбит/с 38.4 kbit/s |
| Совместимость входаданные поставщика | DI1...DI5: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 PTI: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IE |
| Способ доступаданные поставщика | ведомый Modbus RTU |
| Степень загрязненияданные поставщика | 2 в соответствии с EN/IEC 61800-5-1 |
| Стиль сборкиданные поставщика | с радиатором |
| Торможение до остановкиданные поставщика | при помощи прикладывания постоянного тока |
| Тормозной прерыватель включенданные поставщика | 1 |
| Точностьданные поставщика | +/- 0,6 % AI1, AI2 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1 для изменения температуры 60 °C аналоговый выход |
| Уровень шумаданные поставщика | 55.6 дБ |
| Физический интерфейсданные поставщика | 2х проводный RS 485 |
| Фильтр помехданные поставщика | ЭМС фильтр класса C3 встроен |
| Функция защитыданные поставщика | STO (безопасное выключение крутящего момента) SIL 3 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 180 мм |
|---|---|
| ВысотаEF000040 | 385 мм |
| ГлубинаEF000049 | 249 мм |
| Вес неттоданные поставщика | 9.5 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.565 × 0.305 × 0.34 м | 11.206 | 0.0585905 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.565 × 0.305 × 0.34 м
- Вес, кг
- 11.206
- Объём, м³
- 0.0585905
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 18; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 10
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
3P КОНТАКТОР 440В 50A 24В AC 50/60ГЦ
Systeme Electric · артикул LC1D50AB7
3P КОНТАКТОР 440В 50A 24В DC
Systeme Electric · артикул LC1D50ABD
3P КОНТАКТОР 440В 50A 48В AC 50/60ГЦ
Systeme Electric · артикул LC1D50AE7
3P КОНТАКТОР 440В 50A 48В DC
Systeme Electric · артикул LC1D50AED
3P КОНТАКТОР 440В 50A 110В AC 50/60ГЦ
Systeme Electric · артикул LC1D50AF7
Показать остальные 4
3P КОНТАКТОР 440В 50A 115В AC 50/60ГЦ
Systeme Electric · артикул LC1D50AFE7
3P КОНТАКТОР 440В 50A 220В AC 50/60ГЦ
Systeme Electric · артикул LC1D50AM7
3P КОНТАКТОР 440В 50A 230В AC 50/60ГЦ
Systeme Electric · артикул LC1D50AP7
3P КОНТАКТОР 440В 50A 240В AC 50/60ГЦ
Systeme Electric · артикул LC1D50AU7
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
