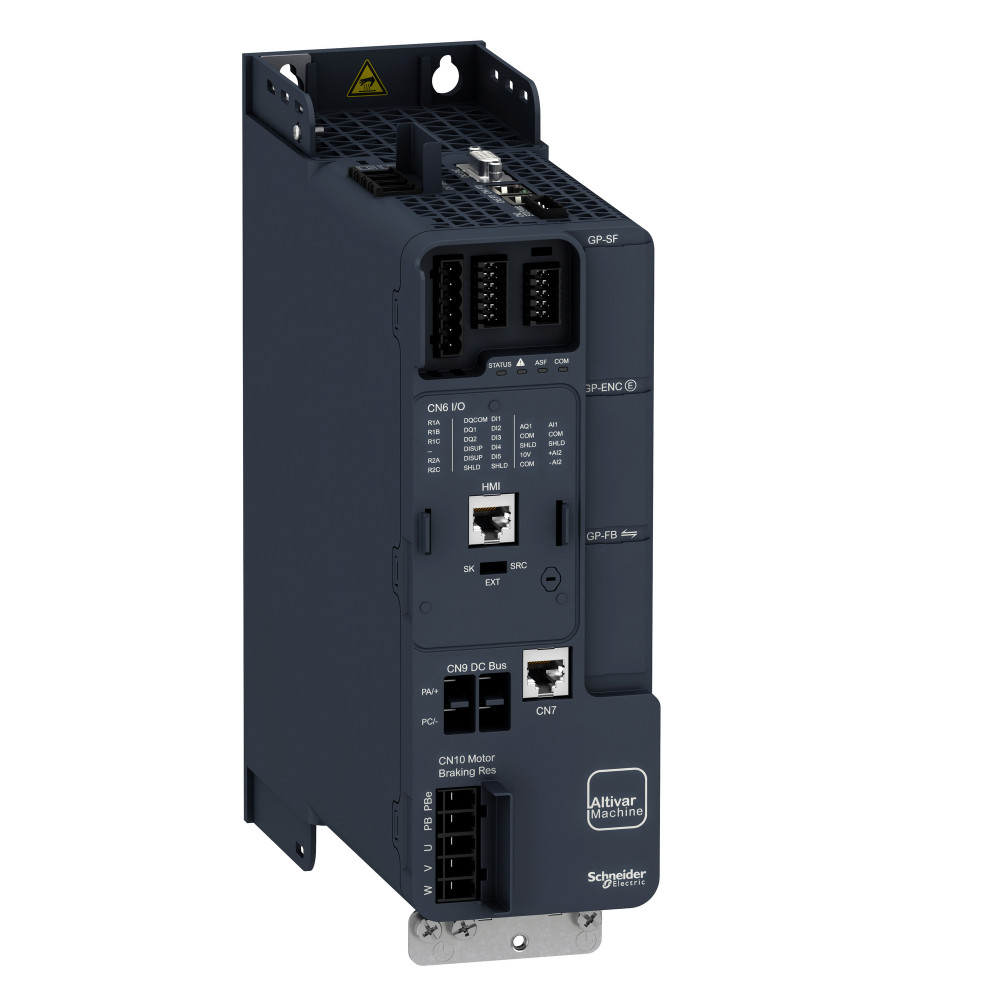

Преобразователь частоты ATV340 0,75кВт 480В 3ф

Изображение может отличаться от конкретного исполнения.

Schneider Electric

Преобразователь частоты ATV340 0,75кВт 480В 3ф

Артикул: ATV340U07N4 ETIM-класс: EC001857 EAN: 3606480966873 Обновлено: 21.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина85 мм
Высота270 мм
Глубина232.5 мм
Сетевое напряжение380...480 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж0.75 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении0.75 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

Преобразователь частоты ATV340 0,75кВт 480В 3ф. тип устройства или его аксессуаров: привод с регулируемой частотой вращения - исполнение: стандартное исполнение - назначение изделия: асинхронные электродвигатели, синхронные двигатели - исполнение выключателя: устанавливаемый в шкафу - степень защиты IP: IP20 в соответствии с IEC 61800-5-1, IP20 в соответствии с IEC 60529 - тип охлаждения: принуд. конвекция - число фаз сети: 3 фазы - мощность двигателя, кВт: 0.75 кВт (тяжелые условия), 1.1 кВт (нормальная нагрузка) - мощность двигателя, л.с.: 1 лс (тяжелые условия), 1.5 лс (нормальная нагрузка) - линейный ток: 1.6 А в 480 В С внешним дросселем на линии (тяжелые условия), 2.1 А в 480 В С внешним дросселем на линии (нормальная нагрузка), 1.9 А в 380 В С внешним дросселем на линии (тяжелые условия), 3.4 А в 380 В Без дросселя на линии (тяжелые условия), 2.6 А в 380 В С внешним дросселем на линии (нормальная нагрузка), 2.6 А в 480 В Без дросселя на линии (тяжелые условия) - предполагаемый линейный Isc: 5 кА - полная мощность: 2.2 кВ·А в 480 В (нормальная нагрузка), 2.2 кВ·А в 480 В (тяжелые условия) - непрерывный выходной ток: 2.2 А в 4 kHz (тяжелые условия), 2.8 A в 4 kHz (нормальная нагрузка) - макс. переходной ток: 3.1 А в течение 60 с (нормальная нагрузка), 4 А в течение 2 с (тяжелые условия), 3.8 А в течение 2 с (нормальная нагрузка), 3,3 A в течение 60 с (тяжелые условия) - профиль управления асинхронным электродвигателем: переменный стандартный момент, постоянный стандартный момент, режим оптимизированного момента - профиль управления синхронным двигателем: электродвигатель с постоянными магнитами - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 14…16 kHz с понижающим коэффициентом, 2…16 kHz регулируем.. Преимущества: .. применения: .. Преимущества: Привод Altivar Machine 340 соответствует требованиям стандартов по безопасности оборудования и компьютерной безопасности для обеспечения надежной защиты персонала и оборудования. • Соответствие требованиям стандартов EN ISO 13849-1 и EN-62061 по безопасности оборудования. • Сертификат уровня 2 по защите от кибератак.... применения: Высокопроизводительные прикладные программы и совершенные средства автоматизации для обеспечения следующих функций: • упаковка;. • обработка материалов;. • транспортировка материалов;. • использование подъемного оборудования....

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыданные поставщика -15-60 °C -15-50 °C без ухудшения номинальных значений (вертикальное положение) 50-60 °C с понижающим коэффициентом (вертикальное положение)
Степень защиты nemaданные поставщика not applicable
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 62

С блоком управленияEF001538 Да
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Да
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Нет
Поддержка протокола CANEF003053 Нет
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Нет
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Нет
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Нет
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 380...480 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Нет
Количество выход фазEF006998 3
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Да
Макс частота на выходеEF007350 599 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 0.75 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Да
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Нет
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 480 В
Номинальный выходной ток I2NEF009561 2.6 А
Поддержка протокола для BACnetEF011944 Да
Выходная частота приводаданные поставщика 0.1-599 Гц
Диапазон мощностиданные поставщика 0.55-1 кВт в 380-440 В 3 фазы 0.55-1 кВт в 480-500 В 3 фазы
Категория перенапряженияданные поставщика class III
Линейный токданные поставщика 2.6 А в 380 В (нормальная нагрузка) 2.1 А в 480 В (нормальная нагрузка) 3.4 А в 380 В (тяжелые условия) 2.6 А в 480 В (тяжелые условия) 2.6 А в 480 В Без дросселя на линии (тяжелые условия) 2.6 А в 38
Макс. коммутируемый токданные поставщика релейный выход R1C в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1C в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1C в индуктивн. загрузка, co
Макс. переходной токданные поставщика 3.1 А в течение 60 с (нормальная нагрузка) 3.3 А в течение 60 с (тяжелые условия) 3.8 А в течение 2 с (нормальная нагрузка) 4 А в течение 2 с (тяжелые условия)
Минимальный коммутируемый токданные поставщика релейный выход R1B: 5 мА в 24 В пост. ток релейный выход R2C: 5 мА в 24 В пост. ток
Мощность двигателя, квтданные поставщика 1.1 кВт для нормальная нагрузка 0.75 кВт для тяжелые условия
Мощность двигателя, л.с.данные поставщика 1.5 лс для нормальная нагрузка 1 лс для тяжелые условия
Непрерывный выходной токданные поставщика 2.2 А в 4 kHz для тяжелые условия 2.8 А в 4 kHz для нормальная нагрузка
Номинальн. частота коммутацииданные поставщика 4 kHz
Номинальная выходная мощностьданные поставщика 0.75 Вт
Номинальное напряжение питанияданные поставщика 380...480 В
номинальное напряжение сетиданные поставщика 380...480 В - 15...10 %
Номинальный выходной токданные поставщика 2.2 А
Полная мощностьданные поставщика 2.2 кВ·А в 480 В (нормальная нагрузка) 2.2 кВ·А в 480 В (тяжелые условия)
Протокол порта обмена даннымиданные поставщика Modbus последовательн.
Профиль управления асинхронным электродвигателемданные поставщика постоянный стандартный момент переменный стандартный момент режим оптимизированного момента
Профиль управления синхронным двигателемданные поставщика электродвигатель с постоянными магнитами reluctance motor
Рассеиваемая мощность, втданные поставщика естественная конвекция: 28 Вт в 380 В, частота переключения 4 kHz (тяжелые условия) принуд. конвекция: 28 Вт в 380 В, частота переключения 4 kHz (тяжелые условия) естественная конвекция: 33 Вт в 380 В
Сопротивление изоляцииданные поставщика > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Частота коммутацииданные поставщика 2...16 kHz регулируем. 14...16 kHz с понижающим коэффициентом
Частота сетиданные поставщика 50...60 Гц в единицах производителя
Частота сети питанияданные поставщика 50...60 Hz +/- 5 %
Число фазданные поставщика 3 фазы
Электрическое соединениеданные поставщика со стороны линии: винтовой зажим1.5...4 мм²/AWG 14...AWG 12 DC bus: винтовой зажим4...6 мм²/AWG 12…AWG 10 двигатель: винтовой зажим1.5...4 мм²/AWG 14...AWG 12 управление: винтовой зажим0,2...2,5 мм²/A
Электромагнитная совместимостьданные поставщика испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп

Материалы и конструкция 5

Допускается применение в жилых и коммерческих зонахEF007295 Да
Изоляцияданные поставщика между зажимами питания и управления
Исполнениеданные поставщика стандартное исполнение
Исполнение монтажаданные поставщика устанавливаемый в шкафу
Материал корпусаданные поставщика пластиковый

Монтаж и подключение 3

С Возможн подключения ПК-персонального компьютераEF006107 Нет
Тип подключенияданные поставщика AI1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 250 Ом, разрешение 12 бит AI1 ПО-настраиваемые температурный датчик или датчик уровня воды AI1 напряжение, задаваемое програм
Тип разъемаданные поставщика разъём(ы)1 RJ45, Modbus последовательн. на лицевой панели разъём(ы)1 RJ45, Modbus последовательн. для HMI на лицевой панели

Механические характеристики 2

Макс выход при линейной нагрузке при номин выход напряжEF007364 0.75 кВт
Ударопрочностьданные поставщика 15 gn для 11 мс, class 3M3 в соответствии с EN/IEC 60721-3-3

Классификация и назначение 19

Тип преобразователяEF006978 U-Преобразователь напряжения
Допускается применение в пром зонеEF007294 Нет
Серияданные поставщика Altivar Machine ATV340
Специальная область применения продуктаданные поставщика machine
Специальное применениеданные поставщика machine
Стандартыданные поставщика EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3 IEC 61508 МЭК 13849-1 UL 618000-5-1 UL 508C
Тип аналогового выходаданные поставщика напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 500 Ом, разр
Тип вх/вых.данные поставщика programmable as logic input/output DQ1: 0-1 кГц,
Тип дискретного входаданные поставщика PTI программируемый в качестве импульсного входа: 0-30 кГц, 24 V пост. Тока (30 V) DI1...DI5 безопасное выключение крутящего момента, 24 V пост. Тока (30 V), полное сопротивление: 3.5 кОм программиру
Тип дискретного выходаданные поставщика programmable output DQ1, DQ2 30 В пост. ток 100 мА
Тип дискретных входовданные поставщика положительная логика (источник) (DI1...DI5), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1...DI5), > 16 В (состояние 0), < 10 В (состояние 1) положительн
Тип защитыданные поставщика тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель motor phase loss: двигатель тепловая защита: привод защитное отключение двигателя при превышени
Тип охлажденияданные поставщика принуд. конвекция
Тип продуктаданные поставщика привод с регулируемой частотой вращения
Тип пускателяданные поставщика variable speed drive
Тип релейного выходаданные поставщика релейные выходы R1A релейные выходы R1C электрическая износостойкость 100000 циклы релейные выходы R2A релейные выходы R2C электрическая износостойкость 100000 циклы
Тип смещенияданные поставщика нет импеданса
Тип соединителяданные поставщика 1 RJ45
Формат данныхданные поставщика 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие

Прочие характеристики 125

Количество цифров. входовEF001992 5
Количество цифров. выходовEF001993 2
Количество аналог. входовEF001994 2
Количество аналог. выходовEF001995 1
Количество HW-интерфейсов RS-485EF003023 1
Количество других HW-интерфейсовEF003027 1
С оптическим интерфейсомEF003028 Да
Поддержка AS-Interface Safety at WorkEF007519 Да
1 phase low current possibleданные поставщика false
4 quadrant operation possibleданные поставщика true
Ambient air transport temperatureданные поставщика -40-70 °C
Application in domestic and commercial area permittedданные поставщика false
Application in industrial area permittedданные поставщика true
Base load current at high overloadданные поставщика 2.2 А
Base load current at low overloadданные поставщика 2.8 А
Brake chopper integratedданные поставщика true
Capacity of dc linkданные поставщика 195 мкФ
Computer portданные поставщика true
Design of frequency changerданные поставщика U converter
Emc limit value (complied)данные поставщика true
Encoder protocolданные поставщика 1 Vpp EnDat 2.2 resolver RS 422 SSI 24V SSI 5V TTL/HTL
Environmental class (during operation)данные поставщика class 3C3 according to IEC 60721-3-3 class 3S3 according to IEC 60721-3-3
Environmental class (during storage)данные поставщика class 1C3 according to EN 60721-3-1 class 1S2 according to EN 60721-3-1
Environmental class (during transport)данные поставщика class 2C3 according to EN 60721-3-2 class 2S1 according to EN 60721-3-2
Maximum acceleration under shock impact (during operation)данные поставщика 70 m/s² at 22 ms
Maximum acceleration under shock load (during storage)данные поставщика 70 m/s² at 22 ms
Maximum acceleration under shock load (during transport)данные поставщика 70 m/s² at 22 ms
Maximum acceleration under vibrational stress (during operation)данные поставщика 5 m/s² at 9...200 Hz
Maximum acceleration under vibratory load (during storage)данные поставщика 5 m/s² at 9...200 Hz
Maximum acceleration under vibratory load (during transport)данные поставщика 5 m/s² at 9...200 Hz
Maximum associated fuse ratingданные поставщика 8 А
Maximum deflection under vibratory load (during operation)данные поставщика 1.5 mm at 2...9 Hz
Maximum deflection under vibratory load (during storage)данные поставщика 1.5 mm at 2...9 Hz
Maximum deflection under vibratory load (during transport)данные поставщика 1.5 mm at 2...9 Hz
Maximum output frequencyданные поставщика 0.599 кГц
Maximum output voltageданные поставщика 480 В
Number of hw interfaces industrial ethernetданные поставщика 0
Number of hw interfaces otherданные поставщика 0
Number of hw interfaces parallelданные поставщика 0
Number of hw interfaces profinetданные поставщика 0
Number of hw interfaces serial rs232данные поставщика 0
Number of hw interfaces serial rs422данные поставщика 0
Number of hw interfaces serial rs485данные поставщика 1
Number of hw interfaces serial ttyданные поставщика 0
Number of hw interfaces usbданные поставщика 0
Number of input phasesданные поставщика 3
Number of inputs, bidirectional, not potential-freeданные поставщика 0
Number of inputs, potential-freeданные поставщика 0
Number of output phasesданные поставщика 3
Operating element presentданные поставщика true
Optical interface presentданные поставщика false
Permitted relative humidity (during operation)данные поставщика class 3K5 according to EN 60721-3
Permitted relative humidity (during storage)данные поставщика class 1K5 according to EN 60721-3
Permitted relative humidity (during transport)данные поставщика class 2K5 according to EN 60721-3
Power loss per device current dependentданные поставщика 49 Вт
Power loss static current independentданные поставщика 16 Вт
Relative symmetric mains voltage toleranceданные поставщика 0.1
Relative symmetric network frequency toleranceданные поставщика 0.05
Supporting protocol for as-interface safety at workданные поставщика false
Supporting protocol for asiданные поставщика false
Supporting protocol for bacnetданные поставщика false
Supporting protocol for canданные поставщика true
Supporting protocol for data-highwayданные поставщика false
Supporting protocol for devicenetданные поставщика false
Supporting protocol for devicenet safetyданные поставщика false
Supporting protocol for ethernet/ipданные поставщика false
Supporting protocol for foundation fieldbusданные поставщика false
Supporting protocol for interbusданные поставщика false
Supporting protocol for interbus-safetyданные поставщика false
Supporting protocol for knxданные поставщика false
Supporting protocol for lonданные поставщика false
Supporting protocol for modbusданные поставщика true
Supporting protocol for other bus systemsданные поставщика true
Supporting protocol for profibusданные поставщика true
Supporting protocol for profinet cbaданные поставщика true
Supporting protocol for profinet ioданные поставщика true
Supporting protocol for profisafeданные поставщика false
Supporting protocol for safetybus pданные поставщика false
Supporting protocol for sercosданные поставщика false
Supporting protocol for suconetданные поставщика false
Supporting protocol for tcp/ipданные поставщика false
With safety function safe brake management (sbc/sbt)данные поставщика true
With safety function safe direction (sdi)данные поставщика false
With safety function safe operating stop (sos)данные поставщика false
With safety function safe position (sp)данные поставщика false
With safety function safe programmable logicданные поставщика false
With safety function safe speed monitor (ssm)данные поставщика false
With safety function safe stop 1 (ss1)данные поставщика true
With safety function safe torque off (sto)данные поставщика true
With safety function safely limited position (slp)данные поставщика false
With safety function safely limited speed (sls)данные поставщика true
With sft fct safe stop 2 (ss2)данные поставщика false
Виброустойчивостьданные поставщика 1,5 мм размах (частота= 2-19 Гц) в соответствии с EN/IEC 60721-3-3 class 3M3 1 gn (частота= 9-200 Гц) в соответствии с EN/IEC 60721-3-3 class 3M3
Время обновленияданные поставщика релейный выход (R1, R2): 5 мс (+/- 0,5 мс)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Длительность выборкиданные поставщика 2 мс +/- 0,5 мс (DI1...DI5) - дискретный вход 5 мс +/- 1 ms (PTI) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2) - аналоговый вход 5 мс +/- 1 ms (AQ1) - аналоговый выход 2 мс +/- 0,5 мс (DQ1, DQ2) - discr
Кадр передачиданные поставщика RTU
Кол-во адресовданные поставщика 1-247
Количество аналоговых входовданные поставщика 2
Количество аналоговых выходовданные поставщика 2
Количество дискретных входовданные поставщика 5
Количество дискретных выходовданные поставщика 2
Компенсация проскальзывания вала двигателяданные поставщика может подавляться недоступно для электродвигателей с постоянными магнитами автоматически при любой нагрузке регулируем.
Контур регулированияданные поставщика настраиваемый ПИД-регулятор
Маркировкаданные поставщика CE
Номер релейного выходаданные поставщика 2
Объём охлаждающего воздухаданные поставщика 18 м³/ч
Опциональная картаданные поставщика модуль соединения, Profibus DP V1 модуль соединения, Profinet модуль соединения, DeviceNet модуль соединения, CANopen модуль соединения, EtherCAT
Ошибка линеаризацииданные поставщика AI1, AI2: +/- 0,15 % макс. значения для аналоговый вход AQ1: +/- 0,2 % для аналоговый выход
Предполагаемый линейный iscданные поставщика 5 кА
Программы ускорения и замедленияданные поставщика S, U или по выбранный заказчиком linear adjustable separately from 0.01...9999 s
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Сертификатыданные поставщика UL CSA TÜV EAC CTick REACH RoHS
Скорость передачиданные поставщика 4.8 kbit/s 9,6 Кбит/с 19,2 Кбит/с 38.4 kbit/s
Совместимость входаданные поставщика DI1...DI5: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 PTI: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IE
Способ доступаданные поставщика ведомый Modbus RTU
Степень загрязненияданные поставщика 2
Степень загрязненияданные поставщика 2 в соответствии с EN/IEC 61800-5-1
Стиль сборкиданные поставщика с радиатором
Торможение до остановкиданные поставщика подачей пост. тока
Точностьданные поставщика +/- 0,6 % AI1, AI2 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1 для изменения температуры 60 °C аналоговый выход
Уровень шумаданные поставщика 52.7 дБ
Физический интерфейсданные поставщика 2-проводн. RS 485
Фильтр помехданные поставщика class C3 EMC filter integrated
Функция защитыданные поставщика STO (безопасное выключение крутящего момента) SIL 3

Размеры и упаковка

Изделие

ШиринаEF000008 85 мм
ВысотаEF000040 270 мм
ГлубинаEF000049 232.5 мм
Вес неттоданные поставщика 1.7 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.288 × 0.353 × 0.107 м 2.432 0.01087804 3606480966873

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.288 × 0.353 × 0.107 м
    Вес, кг
    2.432
    Объём, м³
    0.01087804
    EAN / GTIN
    3606480966873
