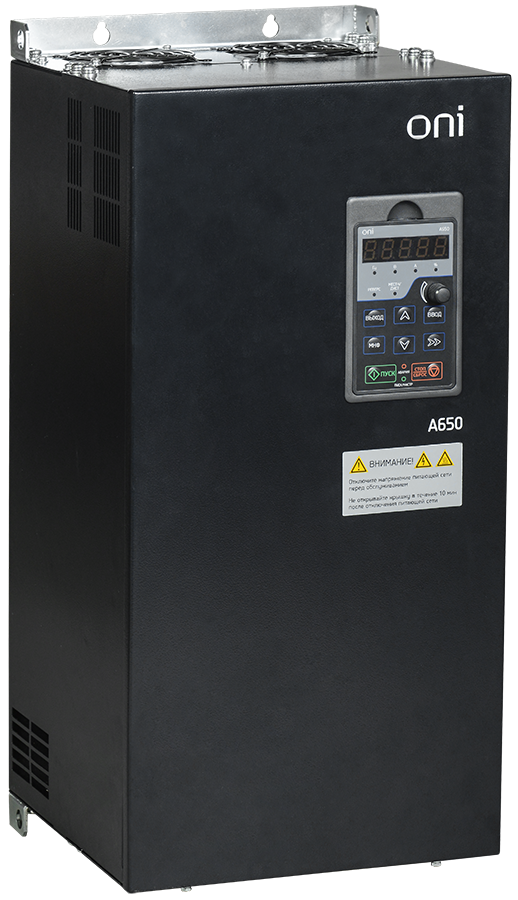

Преобразователь частоты A650 380В 3Ф 75кВт 150А M ONI
IEK · артикул A650-33E75M
Изображение может отличаться от конкретного исполнения.
ONI
Преобразователь частоты A650 380В 3Ф 75кВт 150А ONI
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина357
Высота590
Глубина260
Вес37
Количество фаз3
Тип управленияV/f и векторное в разомкнутом контуре
С блоком управленияДа
Температура эксплуатации-10...40
Описание и назначение
Преобразователь частоты (ПЧ) ONI A650 разработан специально для применения в системах вентиляции и насосных установках.
Уже в базовой конфигурации содержит специальную плату каскадного управления насосами. Позволяет объединить до 5 насосов в единый каскад.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10...40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 39
| Количество фазEF000351 | 3 |
|---|---|
| Тип управленияEF000462 | V/f и векторное в разомкнутом контуре |
| С блоком управленияEF001538 | Да |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Поддержка протокола LONEF003017 | Нет |
| Поддержка протокола ASIEF003051 | Нет |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Нет |
| Поддержка протокола KNXEF003055 | Нет |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Нет |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Нет |
| Поддержка протокола других шинных системEF003062 | Нет |
| Выход. напряжениеEF003933 | 0...400 |
| Поддержка протокола SERCOSEF006657 | Нет |
| Поддержка протокола INTERBUS-SafetyEF006662 | Нет |
| Сетевое напряжениеEF006780 | 380 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 75 |
| Поддержка протокола DeviceNet SafetyEF007520 | Нет |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Нет |
| Поддержка протокола PROFINET CBAEF007524 | Нет |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Нет |
| Поддержка протокола SafetyBUS pEF007527 | Нет |
| Макс. выходное напряжениеEF009560 | 400 |
| Номинальный выходной ток I2NEF009561 | 150 |
| Входной ток ND-реж переменной нагрузкиданные поставщика | 157 А |
| Выходная частотаданные поставщика | 0...600 Гц |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 150 А |
| Диапазон раб вход напряженияданные поставщика | 323...494 В |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 75 кВт |
| Несущая частотаданные поставщика | 0,7...16 кГц |
Материалы и конструкция 1
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Прочие характеристики 1
| Поддержка AS-Interface Safety at WorkEF007519 | Нет |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 357 |
|---|---|
| ВысотаEF000040 | 590 |
| ГлубинаEF000049 | 260 |
| ВесEF000167 | 37 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.71 × 0.49 × 0.49 м | 45.4 | 0.170471 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.71 × 0.49 × 0.49 м
- Вес, кг
- 45.4
- Объём, м³
- 0.170471
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 8; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Преобразователь частоты CONTROL-L620 380В 3Ф 55-75кВт 110-152A IEK
IEK · артикул CNT-L620D33V55-75TE
