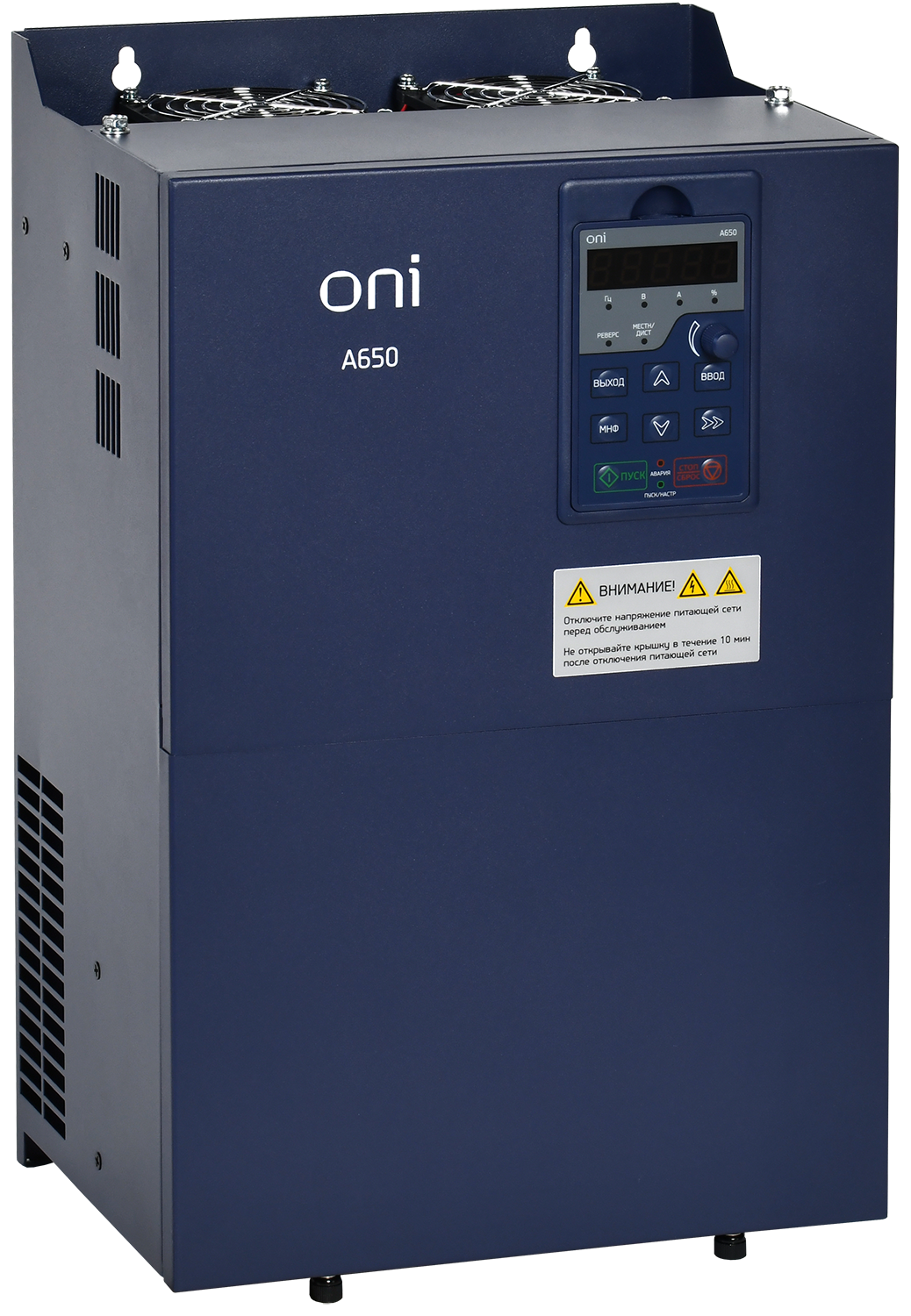

Преобразователь частоты A650 380В 3Ф 75кВт 150А со встроенным тормозным модулем ONI
IEK · артикул A650-33E75T
Изображение может отличаться от конкретного исполнения.
ONI
Преобразователь частоты A650 380В 3Ф 75кВт 150А со встроенным тормозным модулем M ONI
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина300
Высота485
Глубина226
Вес15
Макс сечение входящего кабеля50
Тип управленияV/f и векторное в разомкнутом контуре
С блоком управленияДа
Температура эксплуатации0...40
Описание и назначение
Преобразователи частоты A650 ONI разработаны с учетом особых требований, предъявляемых к системам управления насосами и вентиляционному оборудованию. Благодаря наличию встроенной платы каскадного управления насосами, блока специализированных насосных функций А650 с минимальными энергозатратами и максимальной эффективностью управляет насосно-вентиляторным оборудованием, в т.ч. группой насосов.
В модернизированной линейке А650 расширен перечень специализированных функций, увеличено количество управляемых насосов в едином каскаде и вырос мощностной ряд ПЧ, доступных для заказа (до 450 кВт).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | 0...40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 20
| Тип управленияEF000462 | V/f и векторное в разомкнутом контуре |
|---|---|
| С блоком управленияEF001538 | Да |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Поддержка протокола MODBUSEF003057 | Да |
| Выход. напряжениеEF003933 | 0...400 |
| Сетевое напряжениеEF006780 | 380 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 75 |
| Макс. выходное напряжениеEF009560 | 400 |
| Номинальный выходной ток I2NEF009561 | 150 |
| Входной ток ND-реж переменной нагрузкиданные поставщика | 157 А |
| Выходная частотаданные поставщика | 0...600 Гц |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 150 А |
| Диапазон раб вход напряженияданные поставщика | 323...494 В |
| Класс защиты от поражения электрическим токомданные поставщика | I |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 75 кВт |
| Несущая частотаданные поставщика | 0,7...16 кГц |
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|
Механические характеристики 1
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | - |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 300 |
|---|---|
| ВысотаEF000040 | 485 |
| ГлубинаEF000049 | 226 |
| ВесEF000167 | 15 |
| Макс сечение входящего кабеляEF000267 | 50 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.608 × 0.41 × 0.346 м | 22.984 | 0.08625 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 1 шт | 0.608 × 0.41 × 0.346 м | 22.984 | 0.08625 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.608 × 0.41 × 0.346 м
- Вес, кг
- 22.984
- Объём, м³
- 0.08625
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.608 × 0.41 × 0.346 м
- Вес, кг
- 22.984
- Объём, м³
- 0.08625
- EAN / GTIN
