Преобразователь частоты A650 380В 3Ф 37кВт 75А M ONI
IEK · артикул A650-33E37TM
Изображение может отличаться от конкретного исполнения.
ONI

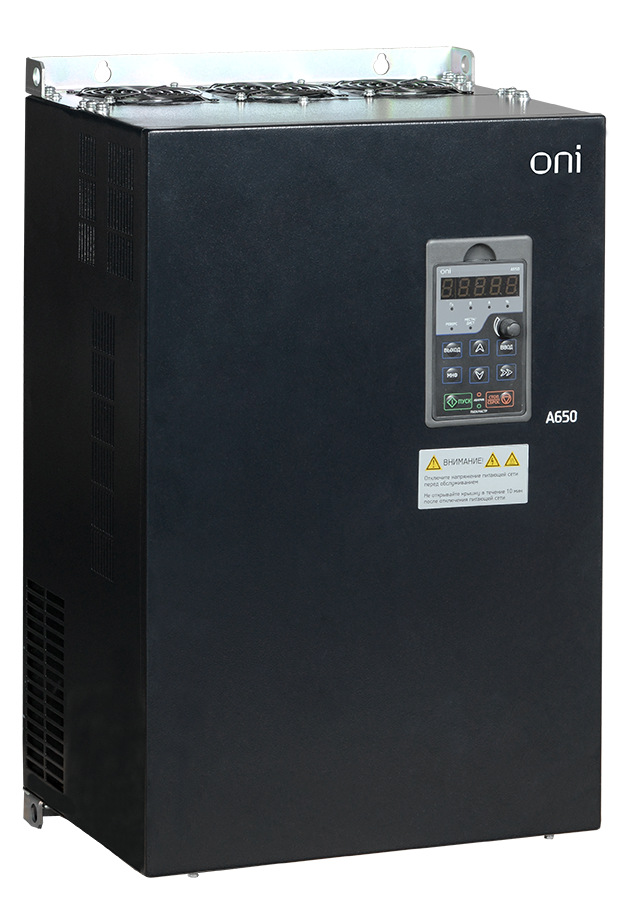

Преобразователь частоты A650 380В 3Ф 37kW 75А со встроенным тормозным модулем ONI
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина255
Высота459
Глубина220
Вес15,5
Количество фаз3
Тип управленияV/f и векторное в разомкнутом контуре
С блоком управленияДа
Температура эксплуатации-10...40
Описание и назначение
Преобразователь частоты (ПЧ) ONI A650 разработан специально для применения в системах вентиляции и насосных установках.
Уже в базовой конфигурации содержит специальную плату каскадного управления насосами. Позволяет объединить до 5 насосов в единый каскад.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10...40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 39
| Количество фазEF000351 | 3 |
|---|---|
| Тип управленияEF000462 | V/f и векторное в разомкнутом контуре |
| С блоком управленияEF001538 | Да |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Поддержка протокола LONEF003017 | Нет |
| Поддержка протокола ASIEF003051 | Нет |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Нет |
| Поддержка протокола KNXEF003055 | Нет |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Нет |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Нет |
| Поддержка протокола других шинных системEF003062 | Нет |
| Выход. напряжениеEF003933 | 0...400 |
| Поддержка протокола SERCOSEF006657 | Нет |
| Поддержка протокола INTERBUS-SafetyEF006662 | Нет |
| Сетевое напряжениеEF006780 | 380 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 37 |
| Поддержка протокола DeviceNet SafetyEF007520 | Нет |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Нет |
| Поддержка протокола PROFINET CBAEF007524 | Нет |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Нет |
| Поддержка протокола SafetyBUS pEF007527 | Нет |
| Макс. выходное напряжениеEF009560 | 400 |
| Номинальный выходной ток I2NEF009561 | 75 |
| Входной ток ND-реж переменной нагрузкиданные поставщика | 76 А |
| Выходная частотаданные поставщика | 0...600 Гц |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 75 А |
| Диапазон раб вход напряженияданные поставщика | 323...494 В |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 37 кВт |
| Несущая частотаданные поставщика | 0,7...16 кГц |
Материалы и конструкция 1
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Прочие характеристики 1
| Поддержка AS-Interface Safety at WorkEF007519 | Нет |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 255 |
|---|---|
| ВысотаEF000040 | 459 |
| ГлубинаEF000049 | 220 |
| ВесEF000167 | 15,5 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.55 × 0.38 × 0.35 м | 17.5 | 0.07315 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.55 × 0.38 × 0.35 м | 17.5 | 0.07315 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.55 × 0.38 × 0.35 м
- Вес, кг
- 17.5
- Объём, м³
- 0.07315
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.55 × 0.38 × 0.35 м
- Вес, кг
- 17.5
- Объём, м³
- 0.07315
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 8; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Преобразователь частоты CONTROL-L620 380В 3Ф 30-37кВт IEK
IEK · артикул CNT-L620D33V30-37TE
