Преобразователь частоты CONTROL-L620 380В 3Ф 15-18кВт IEK
IEK · артикул CNT-L620D33V15-18TE
Изображение может отличаться от конкретного исполнения.
ONI

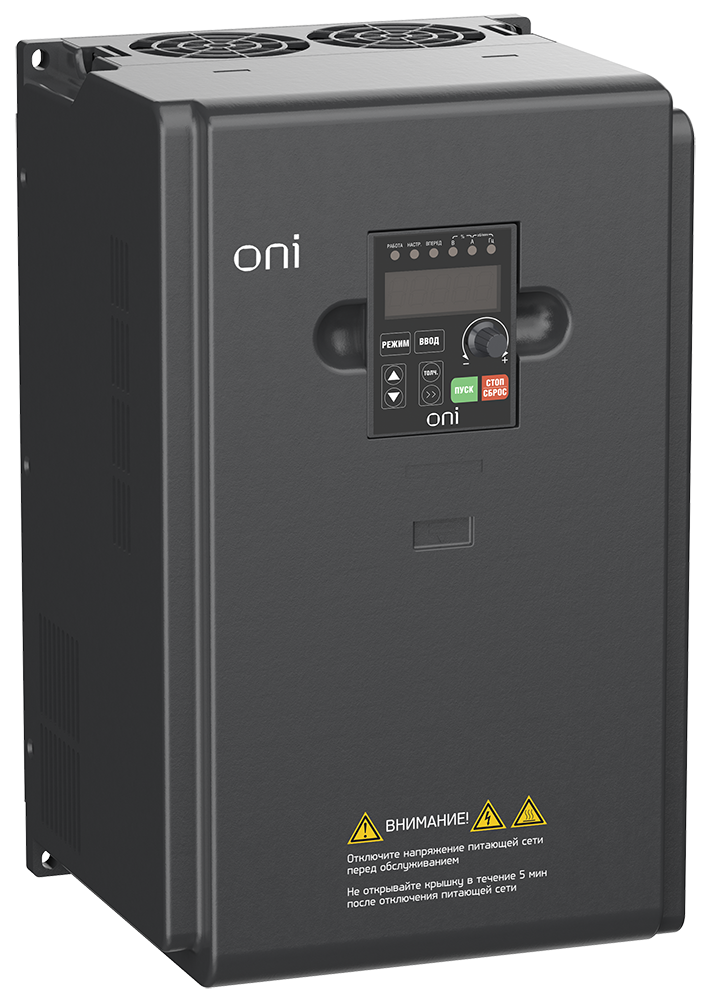

Преобразователь частоты A150 380В 3Ф 15кВт 32А со встроенным тормозным модулем ONI
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина180
Высота285
Глубина168
Количество фаз3
Тип управленияV/f и векторное в разомкнутом контуре
С блоком управленияДа
Температура эксплуатации-10...40
Поддержка протокола LONНет
Описание и назначение
Преобразователи частоты ONI A150 разработаны с учётом требований к приводам систем вентиляции. Имеют компактные размеры, оптимальное количество клемм управления с возможностью расширения. Подходят также для использования в установках дымососов небольшой мощности (до 15 кВт) за счёт встроенного тормозного модуля. При использовании соответствующих моделей с питающим напряжением 220В позволяют подключить стандартный 3-х фазный асинхронный электродвигатель в режиме "треугольник" к бытовой однофазной сети, что дополнительно расширяет диапазон возможных применений данной модели.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10...40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 42
| Количество фазEF000351 | 3 |
|---|---|
| Тип управленияEF000462 | V/f и векторное в разомкнутом контуре |
| С блоком управленияEF001538 | Да |
| Поддержка протокола LONEF003017 | Нет |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Нет |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Нет |
| Поддержка протокола KNXEF003055 | Нет |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Нет |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Нет |
| Поддержка протокола других шинных системEF003062 | Нет |
| Выход. напряжениеEF003933 | 0...400 |
| Поддержка протокола SERCOSEF006657 | Нет |
| Поддержка протокола INTERBUS-SafetyEF006662 | Нет |
| Сетевое напряжениеEF006780 | 380 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Номинальное выход напряжениеEF007022 | 400 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 15 |
| Поддержка протокола DeviceNet SafetyEF007520 | Нет |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Нет |
| Поддержка протокола PROFINET CBAEF007524 | Нет |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Нет |
| Поддержка протокола SafetyBUS pEF007527 | Нет |
| Макс. выходное напряжениеEF009560 | 400 |
| Номинальный выходной ток I2NEF009561 | 32 |
| Входной ток ND-реж переменной нагрузкиданные поставщика | 35 А |
| Выходная частотаданные поставщика | 0...600 Гц |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 32 А |
| Диапазон раб вход напряженияданные поставщика | 323...460 В |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 15 кВт |
| Метод управленияданные поставщика | Векторное управление в разомкнутом контуре |
| Несущая частотаданные поставщика | 0,5...16 кГц |
Материалы и конструкция 2
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|---|
| Группа механического исполненияданные поставщика | М2 |
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|
Механические характеристики 1
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | - |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Прочие характеристики 2
| Количество HW-интерфейсов RS-485EF003023 | 0 |
|---|---|
| Поддержка AS-Interface Safety at WorkEF007519 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 180 |
|---|---|
| ВысотаEF000040 | 285 |
| ГлубинаEF000049 | 168 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.355 × 0.25 × 0.25 | 5.375 | 0.027693 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 4 шт | 0.55 × 0.53 × 0.38 м | 21.5 | 0.11077 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.355 × 0.25 × 0.25
- Вес, кг
- 5.375
- Объём, м³
- 0.027693
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 4 шт
- Габариты
- 0.55 × 0.53 × 0.38 м
- Вес, кг
- 21.5
- Объём, м³
- 0.11077
- EAN / GTIN
