Преобразователь частоты A400 220В 1Ф 0,75кВт 4,2А серии ONI
IEK · артикул A400-21E0075IP20F
Изображение может отличаться от конкретного исполнения.
ONI

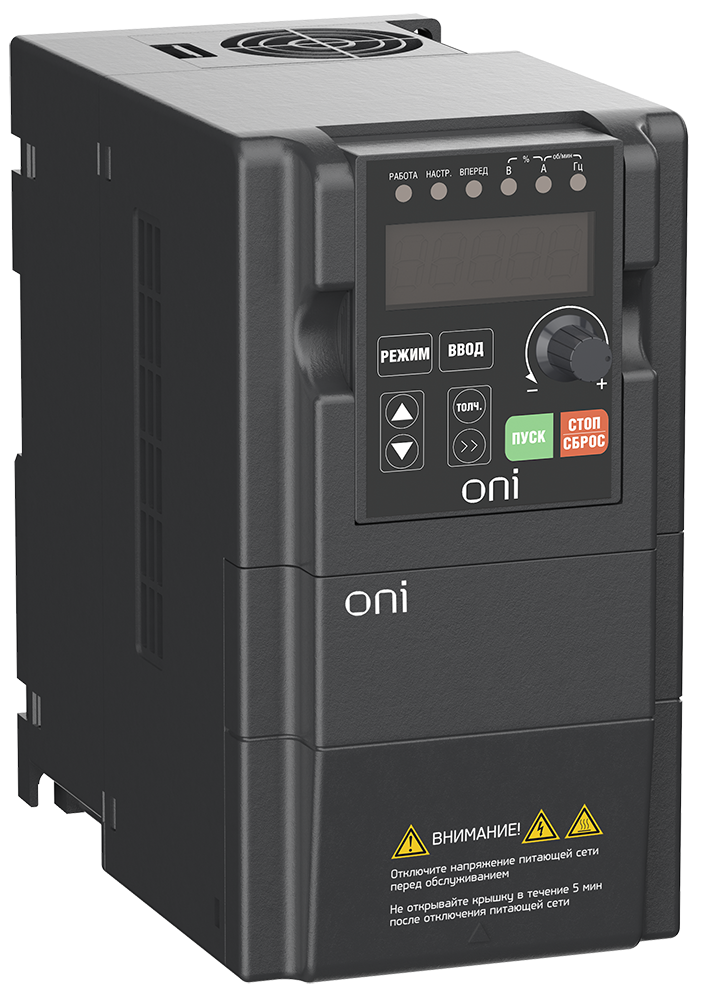

Преобразователь частоты A150 220В 1Ф 0,75кВт 5А ONI
ИсточникКаталог IEK
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина84
Высота152
Глубина149
Количество фаз1
Тип управленияV/f и векторное в разомкнутом контуре
С блоком управленияДа
Температура эксплуатации-10...40
Поддержка протокола LONНет
Описание и назначение
Преобразователи частоты ONI A150 разработаны с учётом требований к приводам систем вентиляции. Имеют компактные размеры, оптимальное количество клемм управления с возможностью расширения. Подходят также для использования в установках дымососов небольшой мощности (до 15 кВт) за счёт встроенного тормозного модуля. При использовании соответствующих моделей с питающим напряжением 220В позволяют подключить стандартный 3-х фазный асинхронный электродвигатель в режиме "треугольник" к бытовой однофазной сети, что дополнительно расширяет диапазон возможных применений данной модели.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10...40 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 42
| Количество фазEF000351 | 1 |
|---|---|
| Тип управленияEF000462 | V/f и векторное в разомкнутом контуре |
| С блоком управленияEF001538 | Да |
| Поддержка протокола LONEF003017 | Нет |
| Поддержка протокола TCP или IPEF003050 | Нет |
| Поддержка протокола ASIEF003051 | Нет |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Нет |
| Поддержка протокола KNXEF003055 | Нет |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Нет |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Нет |
| Поддержка протокола других шинных системEF003062 | Нет |
| Выход. напряжениеEF003933 | 0...240 |
| Поддержка протокола SERCOSEF006657 | Нет |
| Поддержка протокола INTERBUS-SafetyEF006662 | Нет |
| Сетевое напряжениеEF006780 | 220 |
| Частота сетиEF006783 | 50/60 Гц |
| Количество выход фазEF006998 | 3 |
| Номинальное выход напряжениеEF007022 | 240 |
| Количество вход фазEF007117 | 1 |
| С встроенными тормозными сопротивлениямиEF007293 | Нет |
| Макс частота на выходеEF007350 | 600 |
| Выход мощность при номин выход напряженииEF007387 | 0.75 |
| Поддержка протокола DeviceNet SafetyEF007520 | Нет |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Нет |
| Поддержка протокола PROFINET CBAEF007524 | Нет |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Нет |
| Поддержка протокола SafetyBUS pEF007527 | Нет |
| Макс. выходное напряжениеEF009560 | 230 |
| Номинальный выходной ток I2NEF009561 | 5 |
| Входной ток ND-реж переменной нагрузкиданные поставщика | 9 А |
| Выходная частотаданные поставщика | 0...600 Гц |
| Выходной ток ND-реж переменной нагрузкиданные поставщика | 5 А |
| Диапазон раб вход напряженияданные поставщика | 195...264 В |
| Макс мощность двигателя ND-реж перем нагрузкиданные поставщика | 0,75 кВт |
| Метод управленияданные поставщика | Векторное управление в разомкнутом контуре |
| Несущая частотаданные поставщика | 0,5...16 кГц |
Материалы и конструкция 2
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|---|
| Группа механического исполненияданные поставщика | М2 |
Монтаж и подключение 1
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|
Механические характеристики 1
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | - |
|---|
Классификация и назначение 3
| Тип преобразователяEF006978 | Непосредственный преобразователь |
|---|---|
| Допускается применение в пром зонеEF007294 | Да |
| Тип охлажденияEF007896 | Вентилятор (встроенный) |
Прочие характеристики 2
| Количество HW-интерфейсов RS-485EF003023 | 0 |
|---|---|
| Поддержка AS-Interface Safety at WorkEF007519 | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 84 |
|---|---|
| ВысотаEF000040 | 152 |
| ГлубинаEF000049 | 149 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.215 × 0.153 × 0.214 м | 1.2 | 0.007039 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 12 шт | 0.68 × 0.438 × 0.361 м | 16 | 0.10752 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.215 × 0.153 × 0.214 м
- Вес, кг
- 1.2
- Объём, м³
- 0.007039
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 12 шт
- Габариты
- 0.68 × 0.438 × 0.361 м
- Вес, кг
- 16
- Объём, м³
- 0.10752
- EAN / GTIN
