преобразователь частоты

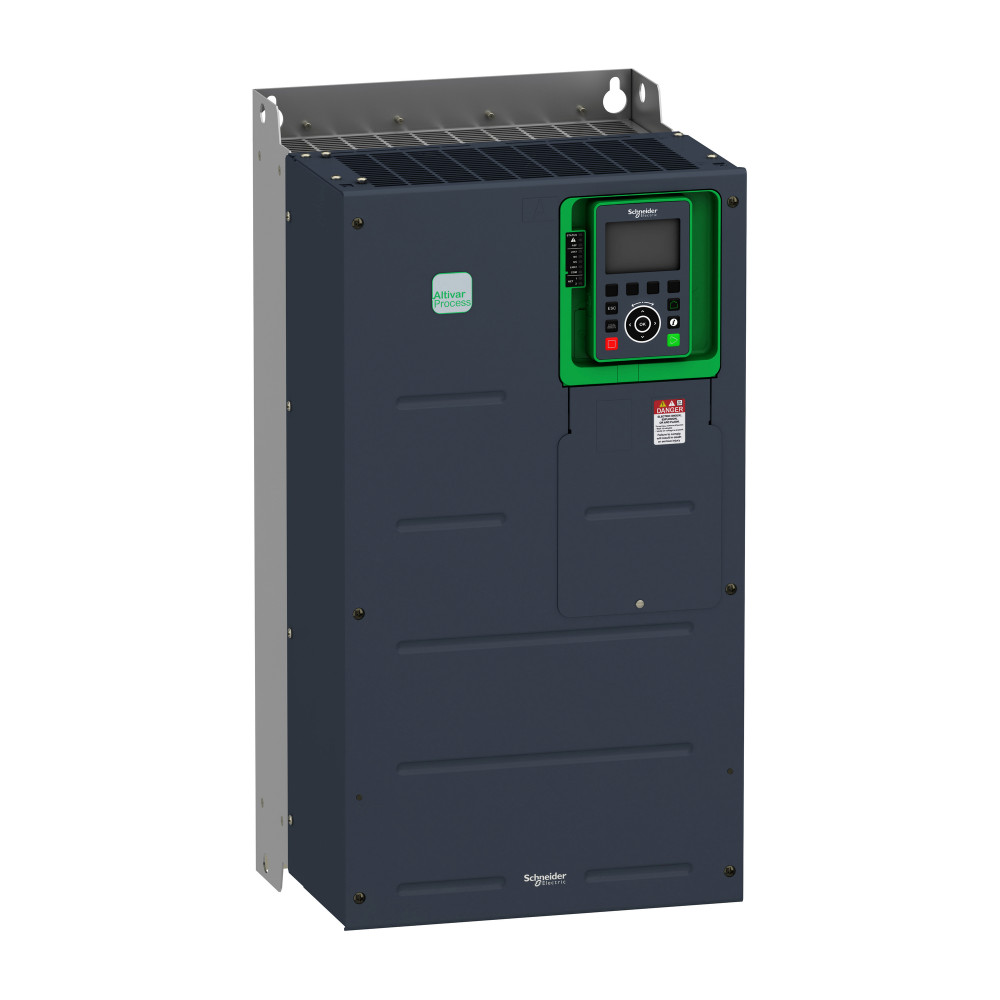

Изображение может отличаться от конкретного исполнения.

Schneider Electric

преобразователь частоты

Артикул: ATV630D90Y6 ETIM-класс: EC001857 EAN: 3606481325235 Обновлено: 09.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Ширина331 мм
Высота630 мм
Глубина297 мм
Сетевое напряжение500...690 В
Макс частота на выходе500 Гц
Макс выход при линейной нагрузке при номин выход напряж90 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении90 кВт
Относительная симметрия сети, допуски по напряжению10 %

Описание и назначение

Преобразователь частоты ATV630 IP00 90kW 500V-690V

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Степень защиты - IPEF005474 IP21
Относительная влажностьданные поставщика 5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей средыданные поставщика -15-50 °C (без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом)
Степень защиты ipданные поставщика IP00 в соответствии с IEC 61800-5-1 IP00 в соответствии с МЭК 60529 IP20 (with kit VW3A9706) в соответствии с IEC 61800-5-1 IP20 (with kit VW3A9706) в соответствии с МЭК 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика -40-70 °C

Электрические и световые параметры 58

С блоком управленияEF001538 Да
Поддержка протокола LONEF003017 Да
Поддержка протокола TCP или IPEF003050 Нет
Поддержка протокола ASIEF003051 Да
Поддержка протокола PROFIBUSEF003052 Нет
Поддержка протокола CANEF003053 Нет
Поддержка протокола INTERBUSEF003054 Да
Поддержка протокола KNXEF003055 Да
Поддержка протокола MODBUSEF003057 Нет
Поддержка протокола Data-HighwayEF003058 Да
Поддержка протокола DeviceNetEF003059 Нет
Поддержка протокола SUCONETEF003060 Да
Поддержка протокола других шинных системEF003062 Да
Поддержка протокола SERCOSEF006657 Да
Поддержка протокола INTERBUS-SafetyEF006662 Да
Сетевое напряжениеEF006780 500...690 В
Частота сетиEF006783 50/60 Гц
Возможно управление в 4-х квадрантахEF006803 Да
Количество выход фазEF006998 2
Количество вход фазEF007117 3
С встроенными тормозными сопротивлениямиEF007293 Да
Макс частота на выходеEF007350 500 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 90 кВт
Относительная симметрия сети, допуски по напряжениюEF007453 10 %
Относительная симметрия сети, допуски по частотеEF007454 5 %
Поддержка протокола DeviceNet SafetyEF007520 Да
Поддержка протокола EtherNet или IPEF007521 Нет
Поддержка протокола Foundation FieldbusEF007522 Да
Поддержка протокола PROFINET CBAEF007524 Да
Поддержка протокола PROFINET IOEF007525 Да
Поддержка протокола PROFIsafeEF007526 Да
Поддержка протокола SafetyBUS pEF007527 Да
Макс. выходное напряжениеEF009560 690 В
Номинальный выходной ток I2NEF009561 108 А
Поддержка протокола для BACnetEF011944 Да
Выходная частота приводаданные поставщика 0.1-599 Гц
Допустимый кратковременно выдерживаемый токданные поставщика 1.1 x In в течение 60 с (нормальная нагрузка) 1,5 x In в течение 60 с (тяжелые условия)
Линейный токданные поставщика 108.3 А в 500 В (нормальная нагрузка) 99.4 А в 690 В (нормальная нагрузка) 82.7 А в 500 В (тяжелые условия) 87.7 А в 690 В (тяжелые условия)
Макс. коммутируемый токданные поставщика релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1, R2, R3 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1, R2, R3 в ин
Макс. переходной токданные поставщика 124.5 А в течение 60 с (тяжелые условия) 118.8 А в течение 60 с (нормальная нагрузка)
Минимальный коммутируемый токданные поставщика релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Мощность двигателя, квтданные поставщика 75 кВт в 500 В (нормальная нагрузка) 55 кВт в 500 В (тяжелые условия) 90 кВт в 690 В (нормальная нагрузка) 75 кВт в 690 В (тяжелые условия)
Мощность двигателя, л.с.данные поставщика 100 лс в 500 В нормальная нагрузка 75 лс в 500 В тяжелые условия 125 лс в 690 В нормальная нагрузка 100 лс в 690 В тяжелые условия
Непрерывный выходной токданные поставщика 83 А в 2,5 кГц для тяжелые условия 108 А в 2,5 кГц для нормальная нагрузка
Номинальн. частота коммутацииданные поставщика 2,5 кГц
номинальное напряжение сетиданные поставщика 500...690 В - 15...10 %
Полная мощностьданные поставщика 118.8 кВ·А в 690 В (нормальная нагрузка) 104.8 кВ·А в 690 В (тяжелые условия)
Протокол порта обмена даннымиданные поставщика Modbus TCP Modbus последовательн. Ethernet
Профиль управления асинхронным электродвигателемданные поставщика переменный стандартный момент режим оптимизированного момента постоянный стандартный момент
Профиль управления синхронным двигателемданные поставщика электродвигатель с постоянными магнитами synchronous reluctance motor
Разрешение по частотеданные поставщика дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
Рассеиваемая мощность, втданные поставщика естественная конвекция: 320 Вт в 500 В, частота переключения 2,5 кГц принуд. конвекция: 1433 Вт в 500 В, частота переключения 2,5 кГц
Сопротивление изоляцииданные поставщика > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Фильтр электромагнитной совместимостиданные поставщика встроенный с 25 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Частота коммутацииданные поставщика 1...4.9 kHz регулируем. 2,5...4,9 кГц с понижающим коэффициентом
Частота сети питанияданные поставщика 50...60 Hz - 5...5 %
Электрическое соединениеданные поставщика управление: съемные клеммные блоки с винтовыми зажимами0,5...1,5 мм²/AWG 20...AWG 16 двигатель: винтовой зажим50 mm²/AWG 1 со стороны линии: винтовой зажим50 mm²/AWG 1
Электромагнитная совместимостьданные поставщика испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп

Материалы и конструкция 4

Допускается применение в жилых и коммерческих зонахEF007295 Да
Изоляцияданные поставщика между зажимами питания и управления
Исполнениеданные поставщика стандартное исполнение
Исполнение монтажаданные поставщика для монтажа на стену

Монтаж и подключение 3

С Возможн подключения ПК-персонального компьютераEF006107 Да
Тип подключенияданные поставщика AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA,
Тип разъемаданные поставщика RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP RJ45 (на выносном графическом терминале) для Modbus последовательн.

Механические характеристики 2

Макс выход при линейной нагрузке при номин выход напряжEF007364 90 кВт
Ударопрочностьданные поставщика 15 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 14

Тип преобразователяEF006978 U-Преобразователь напряжения
Допускается применение в пром зонеEF007294 Да
Назначение продуктаданные поставщика асинхронные электродвигатели синхронные двигатели
Серияданные поставщика Altivar Process ATV600
Специальная область применения продуктаданные поставщика технологические процессы и инженерные коммуникации
Стандартыданные поставщика UL 508C EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
Тип аналогового выходаданные поставщика напряжение, задаваемое программным способом AO1, AO2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AO1, AO2: 0...20 mA, разрешение 10 бит
Тип дискретного входаданные поставщика DI1…DI6 программируемый, 24 V пост. Тока (
Тип дискретных входовданные поставщика 16 предустановленных скоростей
Тип дискретных входовданные поставщика положительная логика (источник) (DI1…DI6), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1…DI6), > 16 В (состояние 0), < 10 В (состояние 1) положительная л
Тип защитыданные поставщика тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя пр
Тип охлажденияданные поставщика принуд. конвекция
Тип продуктаданные поставщика привод с регулируемой частотой вращения
Тип релейного выходаданные поставщика задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 100000 ц

Прочие характеристики 35

Количество цифров. входовEF001992 6
Количество аналог. входовEF001994 3
Количество аналог. выходовEF001995 2
Количество HW-интерфейсов RS-485EF003023 2
С оптическим интерфейсомEF003028 Нет
Поддержка AS-Interface Safety at WorkEF007519 Да
Виброустойчивостьданные поставщика 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Время обновленияданные поставщика релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Длительность выборкиданные поставщика 2 мс +/- 0,5 мс (DI1…DI4) - дискретный вход 5 мс +/- 1 ms (DI5, DI6) - дискретный вход 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход 10 мс +/- 1 ms (AO1) - аналоговый выход
Кол-во адресовданные поставщика 1-247 для Modbus последовательн.
Количество аналоговых входовданные поставщика 3
Количество аналоговых выходовданные поставщика 2
Количество дискретных входовданные поставщика 8
Компенсация проскальзывания вала двигателяданные поставщика автоматически при любой нагрузке может подавляться недоступно для электродвигателей с постоянными магнитами регулируем.
Краткое название устройстваданные поставщика ATV630
Локальная индикацияданные поставщика локальная диагностика: 3 светодиодов состояние встроенной связи: 3 светодиодов (двухцветный) состояние коммуникационного модуля: 4 светодиода (двухцветный) наличие напряжения: 1 светодиод (красный)
Маркировкаданные поставщика CE
Номер релейного выходаданные поставщика 3
Объём охлаждающего воздухаданные поставщика 406 м³/ч
Опциональная картаданные поставщика слот A: модуль соединения, Profibus DP V1 слот A: модуль соединения, Profinet слот A: модуль соединения, DeviceNet слот A: модуль соединения, Modbus TCP/EtherNet/IP слот A: модуль соединения, шлейф CA
Ошибка линеаризацииданные поставщика AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AO1, AO2: +/- 0,2 % для аналоговый выход
Питаниеданные поставщика внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В),
Предполагаемый линейный iscданные поставщика 70 кА
Программы ускорения и замедленияданные поставщика linear adjustable separately from 0.01...9999 s S, U или по выбранный заказчиком
Рабочее положениеданные поставщика вертикальный +/- 10 градусов
Режим обменаданные поставщика полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP
Сертификатыданные поставщика CSA REACH TÜV UL
Совместимость входаданные поставщика DI1…DI6: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI5, DI6: дискретный вход уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN
Способ доступаданные поставщика ведомый Modbus TCP
Степень загрязненияданные поставщика 2 в соответствии с EN/IEC 61800-5-1
Торможение до остановкиданные поставщика подачей пост. тока
Точностьданные поставщика +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AO1, AO2 для изменения температуры 60 °C аналоговый выход
Уровень шумаданные поставщика 52 дБ в соответствии с 86/188/EEC
Функция защитыданные поставщика STO (безопасное выключение крутящего момента) SIL 3

Размеры и упаковка

Изделие

ШиринаEF000008 331 мм
ВысотаEF000040 630 мм
ГлубинаEF000049 297 мм
Вес неттоданные поставщика 53 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 1.1 × 0.435 × 0.58 м 68 0.27753 3606481325235

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    1.1 × 0.435 × 0.58 м
    Вес, кг
    68
    Объём, м³
    0.27753
    EAN / GTIN
    3606481325235
