АВТ.ВЫКЛ GV4L С МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 25kA ЗАЖИМ EVERLINK
Systeme Electric · артикул GV4L115B
Изображение может отличаться от конкретного исполнения.
Schneider Electric

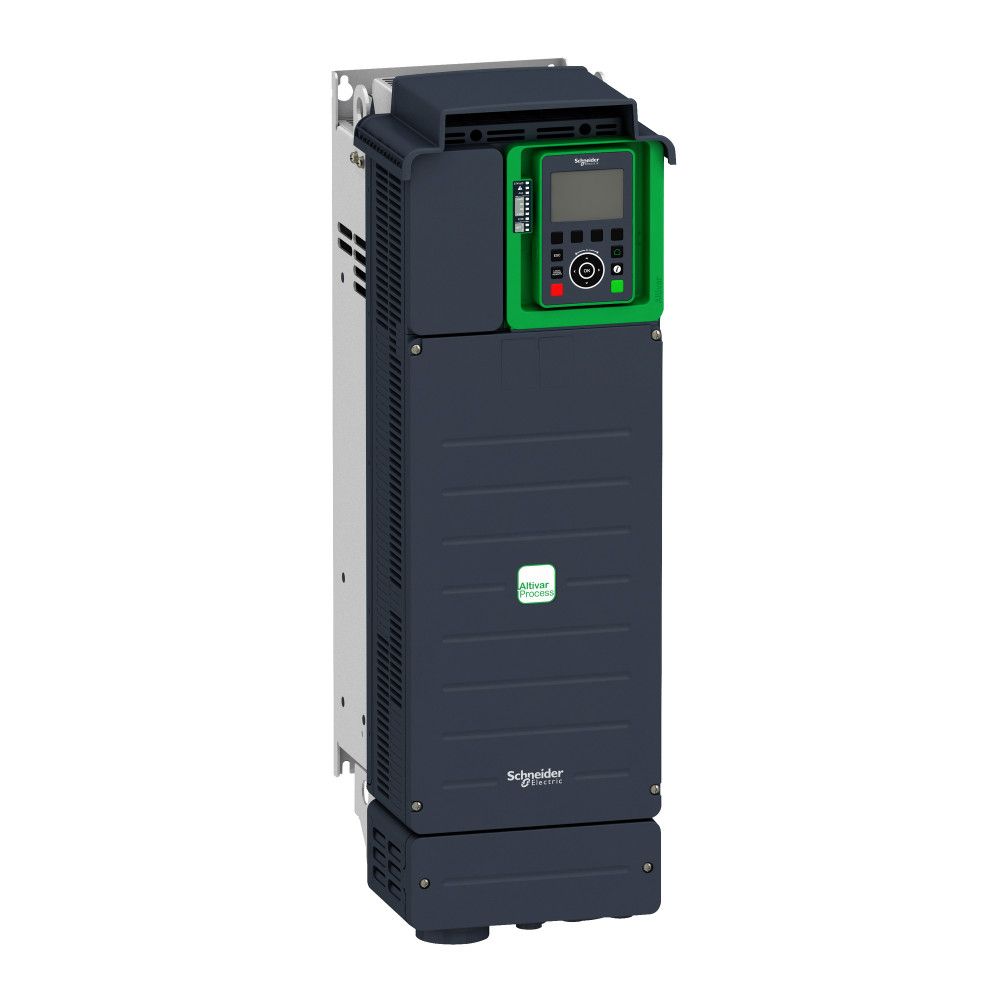

преобразователь частоты
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина226 мм
Высота673 мм
Глубина274 мм
Сетевое напряжение380...480 В
Макс частота на выходе500 Гц
Макс выход при линейной нагрузке при номин выход напряж45 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении45 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
<p>Преобразователь частоты ATV930 45/37кВт 380В 3ф. <br />Преобразователи частоты Altivar Process AT идеально подходят в качестве оборудования для отстойных бассейнов для станций водоподготовки и очистных сооружений.<br />Применение в неблагоприятных эксплуатационных условиях, где необходима степень защиты IP55, Встроенные коммуникационные протоколы Modbus и CANopen. Гибкость, позволяющая адаптироваться к любой машине или механизму: Адаптируемость в зависимости от модели, Удобное конфигурирование посредством различных инструментов: конфигурации преобразователя частоты можно загружать, распечатывать и сохранять с помощью выносного терминала, программного обеспечения SoMove или загрузчика конфигураций. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP21 |
|---|---|
| Допустимая относительная влажность (во вреданные поставщика | класс 1K5 в соответствии с EN 60721-3 класс 3K5 в соответствии с EN 60721-3 класс 2K5 в соответствии с EN 60721-3 |
| Относительная влажностьданные поставщика | 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 |
| Рабочая температура окружающей средыданные поставщика | -15-60 °C -15-50 °C (Без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом) |
| Степень защитыданные поставщика | UL тип 1 |
| Температура окружающей среды при транспортданные поставщика | -40-70 °C |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 86
| С блоком управленияEF001538 | Нет |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...480 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 500 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 45 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 480 В |
| Номинальный выходной ток I2NEF009561 | 88 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Категория перенапряженияданные поставщика | III |
| Количество аппаратных протоколов profinetданные поставщика | 0 |
| Количество аппаратных протоколов rs232данные поставщика | 0 |
| Количество аппаратных протоколов rs422данные поставщика | 0 |
| Количество аппаратных протоколов rs485данные поставщика | 1 |
| Количество аппаратных протоколов ttyданные поставщика | 0 |
| Количество аппаратных протоколов usbданные поставщика | 0 |
| Количество аппаратных протоколов в паралледанные поставщика | 0 |
| Количество аппаратных протоколов промышледанные поставщика | 2 |
| Количество входных фазданные поставщика | 3 |
| Количество выходных фазданные поставщика | 3 |
| Количество двунаправленных входов потенциданные поставщика | 0 |
| Количество других аппаратных протоколовданные поставщика | 0 |
| Конструкция регулятора частотыданные поставщика | конвертер U |
| Линейный токданные поставщика | 79.8 А в 380 В (нормальная нагрузка) 67.1 А в 380 В (тяжелых условий) 69.1 А в 480 В (нормальная нагрузка) 59.0 А в 480 В (тяжелых условий) |
| Макс. коммутируемый токданные поставщика | релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos p |
| Макс. переходной токданные поставщика | 105.6 А в течение 60 с (нормальная нагрузка) 111.8 А в течение 60 с (тяжелых условий) |
| Максимальная выходная частотаданные поставщика | 599 Гц |
| Максимальное выходное напряжениеданные поставщика | 480.0 В |
| Минимальный коммутируемый токданные поставщика | релейный выход R1, R2, R3: 5 мА в 24 В пост. ток |
| Мощность двигателя, квтданные поставщика | 45.0 кВт для нормальная нагрузка 37.0 кВт для тяжелых условий |
| Мощность двигателя, л.с.данные поставщика | 60.0 лс для нормальная нагрузка 50.0 лс для тяжелых условий |
| Непрерывный выходной токданные поставщика | 88 А в 4 kHz для нормальная нагрузка 74.5 А в 4 kHz для тяжелых условий |
| Номинальн. частота коммутацииданные поставщика | 4 кГц |
| Номинальная выходная мощностьданные поставщика | 45.0 Вт |
| Номинальное напряжение питанияданные поставщика | 380...480 В |
| номинальное напряжение сетиданные поставщика | 380...480 В - 15...10 % |
| Номинальных выходной токданные поставщика | 88.0 А |
| Поддержка протокола canданные поставщика | 1 в единицах производителя |
| Поддержка протокола ethernet/ipданные поставщика | 1 |
| Поддержка протокола modbusданные поставщика | 1 в единицах производителя |
| Поддержка протокола profibusданные поставщика | 1 в единицах производителя |
| Поддержка протокола profinet cbaданные поставщика | 1 в единицах производителя |
| Поддержка протокола profinet ioданные поставщика | 1 в единицах производителя |
| Поддержка протокола tcp/ipданные поставщика | 1 |
| Полная мощностьданные поставщика | 57.4 кВ·А в 480 В (нормальная нагрузка) 49.1 кВ·А в 480 В (тяжелых условий) |
| Постоянная потеря мощности вне зависимостиданные поставщика | 31.0 Вт |
| Потеря мощности на устройстве в зависимостданные поставщика | 1210.0 Вт |
| Протокол энкодераданные поставщика | 1 Vpp EnDat 2.2 resolver RS 422 SSI 24V SSI 5V TTL/HTL |
| Профиль управления асинхронным электродвиданные поставщика | постоянный стандартный момент режим оптимизированного момента переменный стандартный момент |
| Профиль управления синхронным двигателемданные поставщика | электродвигатель с постоянными магнитами синхронно-реактивный двигатель |
| Рассеиваемая мощность, втданные поставщика | естественная конвекция: 121 Вт в 380 В, частота переключения 4 кГц принудительная конвекция: 943 Вт в 380 В, частота переключения 4 кГц |
| С функцией безопасности "безопасное управлданные поставщика | 1 |
| Сопротивление изоляцииданные поставщика | > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты |
| Ток при высокой перегрузкеданные поставщика | 74.5 А |
| Ток при низкой перегрузкеданные поставщика | 88.0 А |
| Частота коммутацииданные поставщика | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
| Частота сетиданные поставщика | 50...60 Гц в единицах производителя |
| Число фаз сетиданные поставщика | 3 фазы |
| Электрическое соединениеданные поставщика | управление: винтовой зажим 0,5...1,5 мм²/AWG 20...AWG 16 со стороны линии: винтовой зажим 35...50 мм²/AWG 2…AWG 1 двигатель: винтовой зажим 50 mm²/AWG 1 Звено постоянного тока: винтовой зажим 35...50 |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 испытание на невосп |
Материалы и конструкция 5
| Допускается применение в жилых и коммерческих зонахEF007295 | Нет |
|---|---|
| Изоляцияданные поставщика | между зажимами питания и управления |
| Исполнениеданные поставщика | стандартное исполнение с тормозным прерывателем |
| Исполнение монтажаданные поставщика | для монтажа на стену |
| Материал корпусаданные поставщика | пластиковый |
Монтаж и подключение 2
| С Возможн подключения ПК-персонального компьютераEF006107 | Да |
|---|---|
| Тип подключенияданные поставщика | AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V постоянный ток, полное сопротивление: 30 кОм, разрешение 12 бит AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 |
Механические характеристики 3
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 45 кВт |
|---|---|
| Максимальная деформация при вибрации (во врданные поставщика | 1.5 мм при 2...13 Гц 1.5 мм при 2...13 Гц 1.5 мм при 2...13 Гц |
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 23
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Информация о ремонтопригодностиданные поставщика | Подлежит ремонту |
| Класс окружающей среды (во время работы)данные поставщика | класс 3C3 в соответствии с EN 60721-3-3 class 3S3 according to IEC 60721-3-3 |
| Класс окружающей среды (во время транспортиданные поставщика | class 2C3 according to EN 60721-3-2 class 2S1 according to EN 60721-3-2 |
| Класс окружающей среды (во время хранения)данные поставщика | class 1C3 according to EN 60721-3-1 class 1S2 according to EN 60721-3-1 |
| Назначение продуктаданные поставщика | синхронные двигатели асинхронные электродвигатели |
| Область примененияданные поставщика | промышленное использование |
| Применение в промышленной сфере разрешеноданные поставщика | 1 |
| Серияданные поставщика | Altivar Process ATV900 |
| Специальная область применения продуктаданные поставщика | process for industrial |
| Стандартыданные поставщика | UL 508C EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1 |
| Тип аналогового выходаданные поставщика | напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 50 |
| Тип дискретного входаданные поставщика | DI1...DI8 программируемый, 24 V пост. тока ( |
| Тип дискретного выходаданные поставщика | логический выход DQ+ 0-1 кГц |
| Тип дискретных входовданные поставщика | 16 предустановленных скоростей |
| Тип дискретных входовданные поставщика | положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) положительная |
| Тип защитыданные поставщика | тепловая защита: двигатель защитное отключение двигателя при превышение вращате: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя при превышение в |
| Тип продуктаданные поставщика | Преобразователь частоты |
| Тип релейного выходаданные поставщика | задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 |
| Тип смещенияданные поставщика | без импеданса без импеданса для Modbus serial |
| Тип соединенияданные поставщика | 2 RJ45 1 RJ45 |
| Формат данныхданные поставщика | 8 бит, конфигурируемая проверка на чётность-нечётность для Modbus serial 8 бит, конфигурируемая проверка на чётность-нечётность |
Прочие характеристики 60
| Количество цифров. входовEF001992 | 8 |
|---|---|
| Количество цифров. выходовEF001993 | 1 |
| Количество аналог. входовEF001994 | 3 |
| Количество аналог. выходовEF001995 | 2 |
| Количество HW-интерфейсов RS-485EF003023 | 3 |
| С оптическим интерфейсомEF003028 | Нет |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| 4 quadrant operation possibleданные поставщика | 1 |
| Maximum acceleration under shock impact (during operation)данные поставщика | 150 м/с² на 11 мс |
| Maximum acceleration under shock load (during storage)данные поставщика | 150 м/с² на 11 мс |
| Maximum acceleration under shock load (during transport)данные поставщика | 150 м/с² на 11 мс |
| Operating element presentданные поставщика | 1 |
| Relative symmetric mains voltage toleranceданные поставщика | 0.1 |
| Relative symmetric network frequency toleranceданные поставщика | 0.05 |
| Виброустойчивостьданные поставщика | 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6 |
| Время обновленияданные поставщика | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Длительность выборкиданные поставщика | 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5 мс +/- 1 ms (DI7, DI8) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход |
| Кадр передачиданные поставщика | RTU |
| Кол-во адресовданные поставщика | 1-247 1-247 для Modbus serial |
| Количество аналоговых входовданные поставщика | 3 |
| Количество аналоговых выходовданные поставщика | 2 |
| Количество в одном комплектеданные поставщика | 1 |
| Количество дискретных входовданные поставщика | 10 |
| Количество дискретных выходовданные поставщика | 2 |
| Количество потенциально свободных входовданные поставщика | 0 |
| Компенсация проскальзывания вала двигателданные поставщика | автоматически при любой нагрузке регулируем. недоступно для электродвигателей с постоянными магни может подавляться |
| Компьютерный портданные поставщика | 1 |
| Контур регулированияданные поставщика | настраиваемый ПИД-регулятор |
| Локальная индикацияданные поставщика | локальная диагностика: 3 светодиод (одно/двух цветный) состояние встроенной связи: 5 светодиод (двухцветный) состояние коммуникационного модуля: 2 светодиод (двухцветный) наличие напряжения: 1 светоди |
| Максимально допустимое ускорение при вибраданные поставщика | 10 м/с² при 13...200 Гц 10 м/с² при 13...200 Гц 10 м/с² при 13...200 Гц |
| Максимальный номинал предохранителяданные поставщика | 160.0 А |
| Маркировкаданные поставщика | CE |
| Номер релейного выходаданные поставщика | 3 |
| Номер сетевого портаданные поставщика | Ethernet/IP Modbus serial Modbus TCP |
| Объём охлаждающего воздухаданные поставщика | 240 м³/ч |
| Опциональная картаданные поставщика | слот A: модуль соединения для Profibus DP V1 слот A: модуль соединения для Profinet слот A: модуль соединения для DeviceNet слот A: модуль соединения для EtherCAT слот A: модуль соединения для шлейф C |
| Ошибка линеаризацииданные поставщика | AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход |
| Питаниеданные поставщика | внешний источник питания для дискретных входов: 24 В постоянный ток (19-30 В), |
| Предельное значение эмс (с соблюдением)данные поставщика | 1 |
| Предполагаемый линейный iscданные поставщика | 50 кА |
| Программы ускорения и замедленияданные поставщика | линейная регулируемая от 0,01 ... 9999 с |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| Режим обменаданные поставщика | полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP |
| С функцией безопасности "безопасное ограниданные поставщика | 1 |
| С функцией безопасности "безопасное снятияданные поставщика | 1 |
| С функцией безопасности "безопасный останоданные поставщика | 1 |
| Сертификатыданные поставщика | CSA UL TÜV |
| Скорость передачиданные поставщика | 10, 100 Мбит/с для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с для Modbus serial 10, 100 Mбит 4.8 kbps 9600 бит/с 19200 bit/s |
| Совместимость входаданные поставщика | DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с |
| Способ доступаданные поставщика | ведомый Modbus TCP |
| Степень загрязненияданные поставщика | 2 |
| Стиль сборкиданные поставщика | закрытого исполнения |
| Торможение до остановкиданные поставщика | при помощи прикладывания постоянного тока |
| Тормозной прерыватель включенданные поставщика | 1 |
| Точностьданные поставщика | +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Уровень шумаданные поставщика | 71.5 дБ в соответствии с 86/188/EEC 71.5 дБ |
| Физический интерфейсданные поставщика | Ethernet 2х проводный RS 485 |
| Фильтр помехданные поставщика | встроен with EMC plate option |
| Характеристики окружающей средыданные поставщика | стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 226 мм |
|---|---|
| ВысотаEF000040 | 673 мм |
| ГлубинаEF000049 | 274 мм |
| Вес неттоданные поставщика | 28.7 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.84 × 0.34 × 0.5 м | 27.5 | 0.1428 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.84 × 0.34 × 0.5 м
- Вес, кг
- 27.5
- Объём, м³
- 0.1428
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 20; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 10
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4L C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 25kA
Systeme Electric · артикул GV4L115B6
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4L C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 50kA Elink
Systeme Electric · артикул GV4L115N
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4L C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 50kA
Systeme Electric · артикул GV4L115N6
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4LE C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 25kA Elink
Systeme Electric · артикул GV4LE115B
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4LE C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 25kA
Systeme Electric · артикул GV4LE115B6
Показать остальные 4
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4LE C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 50kA Elink
Systeme Electric · артикул GV4LE115N
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4LE C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 50kA
Systeme Electric · артикул GV4LE115N6
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4LE C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 100kA Elink
Systeme Electric · артикул GV4LE115S
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV4LE C МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 115A 100kA
Systeme Electric · артикул GV4LE115S6
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
