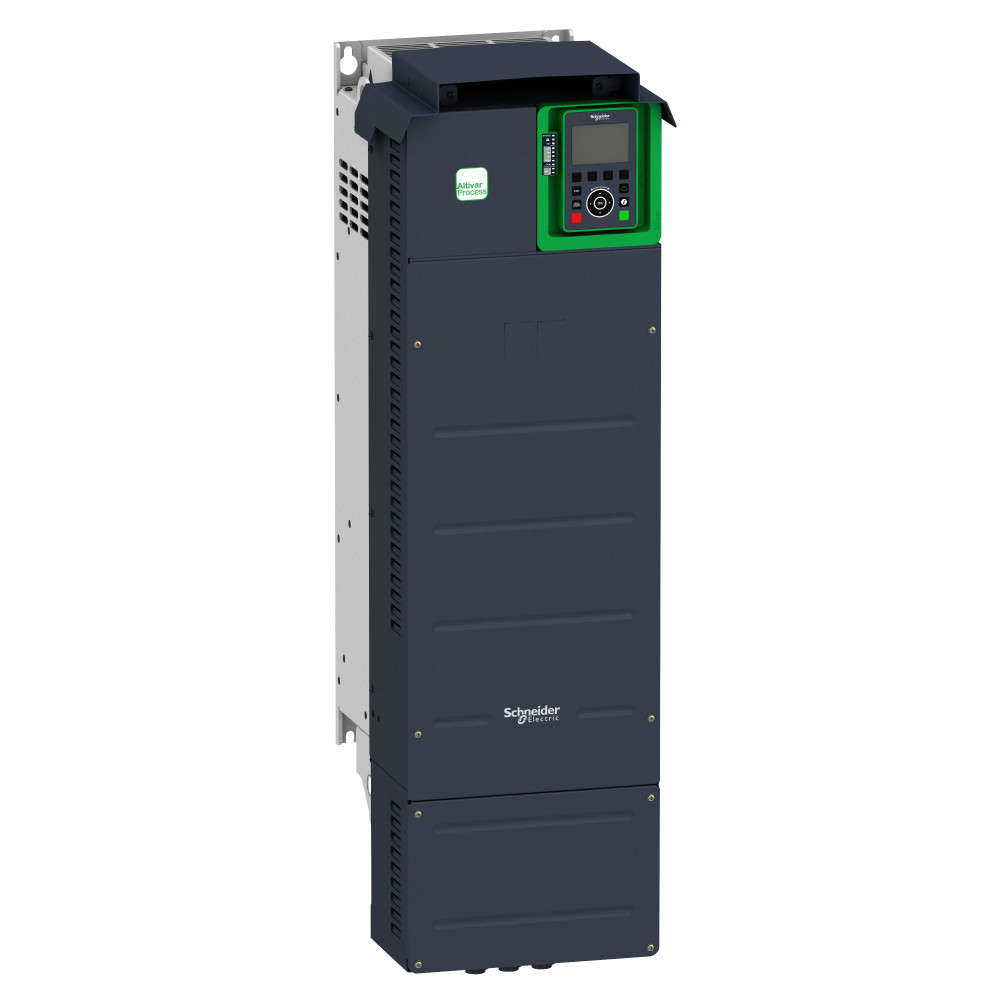

преобразователь частоты

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Степень защиты - IPEF005474	IP21
Относительная влажностьданные поставщика	5-95 % без образования конденсата в соответствии с IEC 60068-2-3
Рабочая температура окружающей средыданные поставщика	-15-50 °C (без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом)
Степень защитыданные поставщика	UL тип 1 в соответствии с UL 508C
Степень защиты ipданные поставщика	IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с МЭК 60529 ≠ ETIM
Температура окружающей среды при храненииданные поставщика	-40-70 °C

Электрические и световые параметры 59

С блоком управленияEF001538	Нет
Поддержка протокола LONEF003017	Да
Поддержка протокола TCP или IPEF003050	Да
Поддержка протокола ASIEF003051	Да
Поддержка протокола PROFIBUSEF003052	Нет
Поддержка протокола CANEF003053	Нет
Поддержка протокола INTERBUSEF003054	Да
Поддержка протокола KNXEF003055	Да
Поддержка протокола MODBUSEF003057	Да
Поддержка протокола Data-HighwayEF003058	Да
Поддержка протокола DeviceNetEF003059	Нет
Поддержка протокола SUCONETEF003060	Да
Поддержка протокола других шинных системEF003062	Нет
Поддержка протокола SERCOSEF006657	Да
Поддержка протокола INTERBUS-SafetyEF006662	Да
Сетевое напряжениеEF006780	380...480 В
Частота сетиEF006783	50/60 Гц
Возможно управление в 4-х квадрантахEF006803	Нет
Количество выход фазEF006998	3
Количество вход фазEF007117	3
С встроенными тормозными сопротивлениямиEF007293	Да
Макс частота на выходеEF007350	500 Гц
Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366	55 кВт
Относительная симметрия сети, допуски по напряжениюEF007453	10 %
Относительная симметрия сети, допуски по частотеEF007454	5 %
Поддержка протокола DeviceNet SafetyEF007520	Да
Поддержка протокола EtherNet или IPEF007521	Нет
Поддержка протокола Foundation FieldbusEF007522	Да
Поддержка протокола PROFINET CBAEF007524	Да
Поддержка протокола PROFINET IOEF007525	Нет
Поддержка протокола PROFIsafeEF007526	Да
Поддержка протокола SafetyBUS pEF007527	Да
Макс. выходное напряжениеEF009560	480 В
Номинальный выходной ток I2NEF009561	106 А
Поддержка протокола для BACnetEF011944	Да
Выходная частота приводаданные поставщика	0.1-599 Гц
Диапазон мощностиданные поставщика	55-100 кВт в 200-240 В 3 фазы
Линейный токданные поставщика	97.2 А в 380 В (нормальная нагрузка) 84.2 А в 480 В (нормальная нагрузка) 81.4 А в 380 В (тяжелые условия) 71.8 А в 480 В (тяжелые условия)
Макс. коммутируемый токданные поставщика	релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos p
Макс. переходной токданные поставщика	127.2 А в течение 60 с (нормальная нагрузка) 132 А в течение 60 с (тяжелые условия)
Минимальный коммутируемый токданные поставщика	релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Мощность двигателя, квтданные поставщика	55 кВт (нормальная нагрузка) 45 кВт (тяжелые условия)
Мощность двигателя, л.с.данные поставщика	75 лс нормальная нагрузка 60 лс тяжелые условия
Непрерывный выходной токданные поставщика	106 А в 2,5 кГц для нормальная нагрузка 88 А в 2,5 кГц для тяжелые условия
Номинальн. частота коммутацииданные поставщика	2,5 кГц
номинальное напряжение сетиданные поставщика	380...480 В - 15...10 %
Полная мощностьданные поставщика	70 кВ·А в 480 В (нормальная нагрузка) 59.7 кВ·А в 480 В (тяжелые условия)
Протокол порта обмена даннымиданные поставщика	Ethernet/IP Modbus TCP Modbus последовательн.
Профиль управления асинхронным электродвигателемданные поставщика	постоянный стандартный момент режим оптимизированного момента переменный стандартный момент
Профиль управления синхронным двигателемданные поставщика	электродвигатель с постоянными магнитами synchronous reluctance motor
Разрешение по частотеданные поставщика	дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
Рассеиваемая мощность, втданные поставщика	естественная конвекция: 131 Вт в 380 В, частота переключения 2,5 кГц принуд. конвекция: 917 Вт в 380 В, частота переключения 2,5 кГц
Сопротивление изоляцииданные поставщика	> 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
Фильтр электромагнитной совместимостиданные поставщика	встроенный с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3
Частота коммутацииданные поставщика	1...8 kГц регулируем. 2,5...8 кГц с понижающим коэффициентом
Частота сети питанияданные поставщика	50...60 Hz +/- 5 %
Число фаз сетиданные поставщика	3 фазы
Электрическое соединениеданные поставщика	управление: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16 со стороны линии: винтовой зажим70...120 мм²/AWG 1/0…250 тыс. круговых милов двигатель: винтовой зажим70...120 мм²/AWG 1/0…250 тыс. круговых мил
Электромагнитная совместимостьданные поставщика	испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп

Материалы и конструкция 4

Допускается применение в жилых и коммерческих зонахEF007295	Нет
Изоляцияданные поставщика	между зажимами питания и управления
Исполнениеданные поставщика	с тормозным прерывателем стандартное исполнение
Исполнение монтажаданные поставщика	для монтажа на стену

Монтаж и подключение 3

С Возможн подключения ПК-персонального компьютераEF006107	Да
Тип подключенияданные поставщика	AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA,
Тип разъемаданные поставщика	2 RJ45 для Ethernet IP/Modbus TCP on the control block 1 RJ45 для Modbus последовательн. on the control block

Механические характеристики 2

Макс выход при линейной нагрузке при номин выход напряжEF007364	55 кВт
Ударопрочностьданные поставщика	15 gn для 11 мс в соответствии с IEC 60068-2-27

Классификация и назначение 20

Тип преобразователяEF006978	U-Преобразователь напряжения
Допускается применение в пром зонеEF007294	Нет
Информация о ремонтопригодностиданные поставщика	Подлежит ремонту
Назначение продуктаданные поставщика	асинхронные электродвигатели синхронные двигатели
Область примененияданные поставщика	промышленное использование
Серияданные поставщика	Altivar Process ATV900
Специальное применениеданные поставщика	process
Стандартыданные поставщика	UL 508C EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
Тип аналогового выходаданные поставщика	напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 50
Тип дискретного входаданные поставщика	DI1...DI8 программируемый, 24 V пост. Тока (
Тип дискретного выходаданные поставщика	логический выход DQ+ 0-1 кГц
Тип дискретных входовданные поставщика	16 предустановленных скоростей
Тип дискретных входовданные поставщика	положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) положительн
Тип защитыданные поставщика	тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя пр
Тип охлажденияданные поставщика	принуд. конвекция
Тип продуктаданные поставщика	привод с регулируемой частотой вращения
Тип пускателяданные поставщика	variable speed drive
Тип релейного выходаданные поставщика	задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000
Тип смещенияданные поставщика	нет импеданса для Modbus последовательн.
Формат данныхданные поставщика	8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.

Прочие характеристики 41

Количество цифров. входовEF001992	8
Количество цифров. выходовEF001993	1
Количество аналог. входовEF001994	3
Количество аналог. выходовEF001995	2
Количество HW-интерфейсов RS-485EF003023	3
С оптическим интерфейсомEF003028	Нет
Поддержка AS-Interface Safety at WorkEF007519	Да
Виброустойчивостьданные поставщика	1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
Время обновленияданные поставщика	релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Длительность выборкиданные поставщика	2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5 мс +/- 1 ms (DI7, DI8) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
Кадр передачиданные поставщика	RTU для Modbus последовательн.
Кол-во адресовданные поставщика	1-247 для Modbus последовательн.
Количество аналоговых входовданные поставщика	3
Количество аналоговых выходовданные поставщика	2
Количество дискретных входовданные поставщика	10
Количество дискретных выходовданные поставщика	2
Компенсация проскальзывания вала двигателяданные поставщика	автоматически при любой нагрузке недоступно для электродвигателей с постоянными магнитами может подавляться регулируем.
Краткое название устройстваданные поставщика	ATV930
Локальная индикацияданные поставщика	локальная диагностика: 3 светодиод (mono/dual colour) состояние встроенной связи: 5 светодиод (двухцветный) состояние коммуникационного модуля: 2 светодиод (двухцветный) наличие напряжения: 1 светодио
Маркировкаданные поставщика	CE
Номер релейного выходаданные поставщика	3
Объём охлаждающего воздухаданные поставщика	295 м³/ч
Опциональная картаданные поставщика	слот A: модуль соединения для Profibus DP V1 слот A: модуль соединения для Profinet слот A: модуль соединения для DeviceNet слот A: модуль соединения для EtherCAT слот A: модуль соединения для шлейф C
Ошибка линеаризацииданные поставщика	AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход
Питаниеданные поставщика	внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В),
Предполагаемый линейный iscданные поставщика	50 кА
Программы ускорения и замедленияданные поставщика	linear adjustable separately from 0.01...9999 s
Рабочее положениеданные поставщика	вертикальный +/- 10 градусов
Режим обменаданные поставщика	полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
Сертификатыданные поставщика	REACH CSA UL TÜV
Скорость передачиданные поставщика	10, 100 Мбит/с для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
Совместимость входаданные поставщика	DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с
Способ доступаданные поставщика	ведомый Modbus TCP
Степень загрязненияданные поставщика	2 в соответствии с EN/IEC 61800-5-1
Торможение до остановкиданные поставщика	подачей пост. тока
Точностьданные поставщика	+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
Уровень шумаданные поставщика	68.3 дБ в соответствии с 86/188/EEC
Физический интерфейсданные поставщика	2-проводн. RS 485 для Modbus последовательн.
Функция защитыданные поставщика	STO (безопасное выключение крутящего момента) SIL 3
Характеристики окружающей средыданные поставщика	стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3

Размеры и упаковка

Изделие

ШиринаEF000008	290 мм
ВысотаEF000040	922 мм
ГлубинаEF000049	325.5 мм
Вес неттоданные поставщика	57.5 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

Уровень	В упаковке	Габариты	Вес, кг	Объём, м³	EAN / GTIN
Базовая единица	1 шт.	1.145 × 0.46 × 0.69 м	71.2	0.363423	—
