АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С МАГНИТНЫМ РАСЦЕПИТЕЛЕМ 65А (ВИНТ. ЗАЖ.)
Systeme Electric · артикул GV3L65

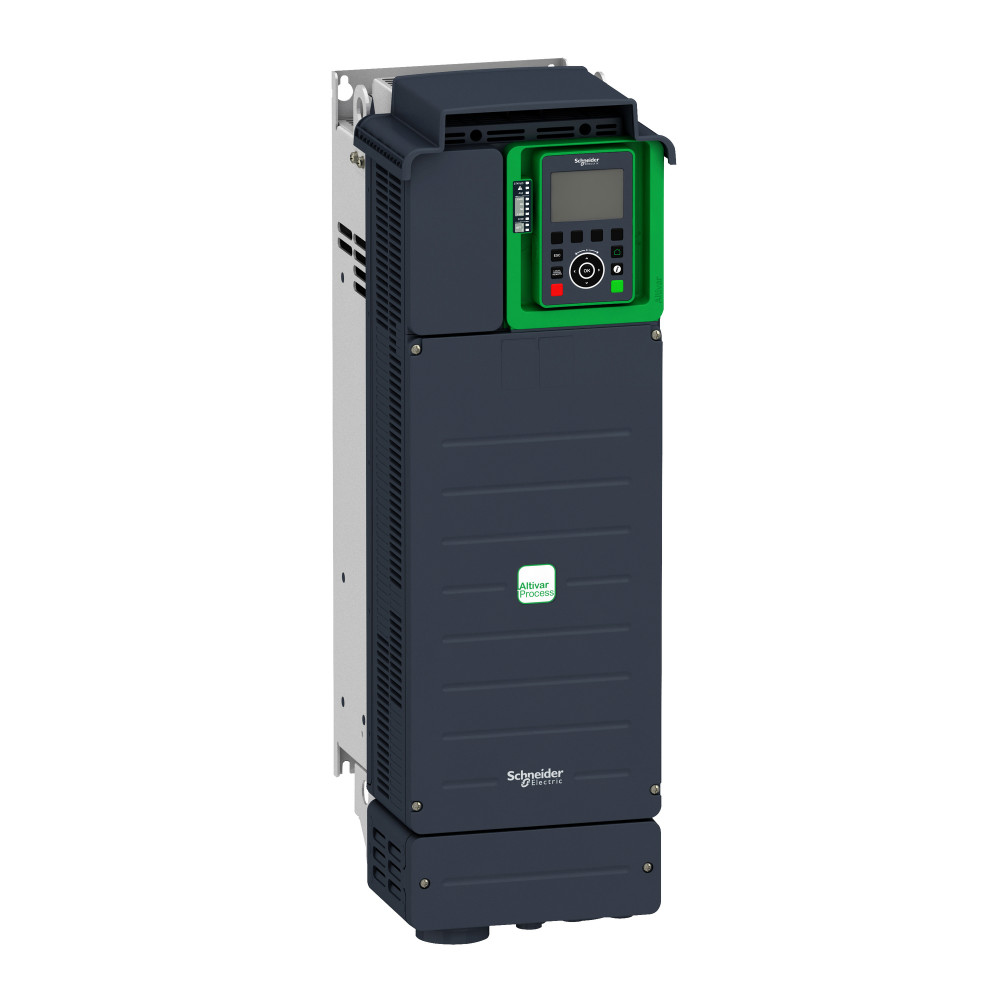

Изображение может отличаться от конкретного исполнения.
Schneider Electric
преобразователь частоты
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина226 мм
Высота673 мм
Глубина274 мм
Сетевое напряжение380...480 В
Макс частота на выходе500 Гц
Макс выход при линейной нагрузке при номин выход напряж30 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении30 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
<p>Преобразователь частоты ATV930 30/22кВт 380В 3ф. <br />Преобразователи частоты Altivar Process AT идеально подходят в качестве оборудования для отстойных бассейнов для станций водоподготовки и очистных сооружений.<br />Применение в неблагоприятных эксплуатационных условиях, где необходима степень защиты IP55, Встроенные коммуникационные протоколы Modbus и CANopen. Гибкость, позволяющая адаптироваться к любой машине или механизму: Адаптируемость в зависимости от модели, Удобное конфигурирование посредством различных инструментов: конфигурации преобразователя частоты можно загружать, распечатывать и сохранять с помощью выносного терминала, программного обеспечения SoMove или загрузчика конфигураций. </p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP21 |
|---|---|
| Относительная влажностьданные поставщика | 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 |
| Рабочая температура окружающей средыданные поставщика | -15-50 °C (без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом) |
| Степень защитыданные поставщика | UL тип 1 в соответствии с UL 508C |
| Степень защиты ipданные поставщика | IP21 IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с IEC 60529 ≠ ETIM |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 59
| С блоком управленияEF001538 | Нет |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Да |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...480 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 500 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 30 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 480 В |
| Номинальный выходной ток I2NEF009561 | 61.5 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Выходная частота приводаданные поставщика | 0.1-599 Гц |
| Диапазон мощностиданные поставщика | 30-50 кВт в 380-440 В 3 фазы 30-50 кВт в 480-500 В 3 фазы |
| Линейный токданные поставщика | 53.3 А в 380 В (нормальная нагрузка) 45.9 А в 480 В (нормальная нагрузка) 40.5 А в 380 В (тяжелые условия) 35.8 А в 480 В (тяжелые условия) |
| Макс. коммутируемый токданные поставщика | релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos p |
| Макс. переходной токданные поставщика | 73.8 А в течение 60 с (нормальная нагрузка) 69.5 А в течение 60 с (тяжелые условия) |
| Минимальный коммутируемый токданные поставщика | релейный выход R1, R2, R3: 5 мА в 24 В пост. ток |
| Мощность двигателя, квтданные поставщика | 30 кВт (нормальная нагрузка) 22 кВт (тяжелые условия) |
| Мощность двигателя, л.с.данные поставщика | 40 лс нормальная нагрузка 30 лс тяжелые условия |
| Непрерывный выходной токданные поставщика | 61.5 А в 4 kHz для нормальная нагрузка 46.3 А в 4 kHz для тяжелые условия |
| Номинальн. частота коммутацииданные поставщика | 4 kHz |
| номинальное напряжение сетиданные поставщика | 380...480 В - 15...10 % |
| Полная мощностьданные поставщика | 38.1 кВ·А в 480 В (нормальная нагрузка) 29.8 кВ·А в 480 В (тяжелые условия) |
| Протокол порта обмена даннымиданные поставщика | Modbus последовательн. Ethernet/IP Modbus TCP |
| Профиль управления асинхронным электродвигателемданные поставщика | постоянный стандартный момент переменный стандартный момент режим оптимизированного момента |
| Профиль управления синхронным двигателемданные поставщика | электродвигатель с постоянными магнитами synchronous reluctance motor |
| Разрешение по частотеданные поставщика | дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц |
| Рассеиваемая мощность, втданные поставщика | естественная конвекция: 93 Вт в 380 В, частота переключения 4 kHz принуд. конвекция: 640 Вт в 380 В, частота переключения 4 kHz |
| Сопротивление изоляцииданные поставщика | > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты |
| Фильтр электромагнитной совместимостиданные поставщика | встроенный с 50 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C2 встроенный с 150 м макс. кабель двигателя в соответствии с EN/IEC 61800-3 категория C3 |
| Частота коммутацииданные поставщика | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
| Частота сети питанияданные поставщика | 50...60 Hz +/- 5 % |
| Число фаз сетиданные поставщика | 3 фазы |
| Электрическое соединениеданные поставщика | управление: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16 со стороны линии: винтовой зажим25...50 мм²/AWG 4…AWG 1 двигатель: винтовой зажим25...50 мм²/AWG 4…AWG 1 DC bus: винтовой зажим25...50 мм²/AWG 4 |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп |
Материалы и конструкция 4
| Допускается применение в жилых и коммерческих зонахEF007295 | Нет |
|---|---|
| Изоляцияданные поставщика | между зажимами питания и управления |
| Исполнениеданные поставщика | with braking chopper стандартное исполнение |
| Исполнение выключателяданные поставщика | для монтажа на стену |
Монтаж и подключение 3
| С Возможн подключения ПК-персонального компьютераEF006107 | Да |
|---|---|
| Тип подключенияданные поставщика | AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA, |
| Тип разъемаданные поставщика | 2 RJ45 для Ethernet IP/Modbus TCP on the control block 1 RJ45 для Modbus последовательн. on the control block |
Механические характеристики 2
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 30 кВт |
|---|---|
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с IEC 60068-2-27 |
Классификация и назначение 20
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Информация о ремонтопригодностиданные поставщика | Подлежит ремонту |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Назначение продуктаданные поставщика | асинхронные электродвигатели синхронные двигатели |
| Область примененияданные поставщика | промышленное использование |
| Серия продуктаданные поставщика | Altivar Process ATV900 |
| Специальное применениеданные поставщика | process |
| Стандартыданные поставщика | UL 508C EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1 |
| Тип аналогового выходаданные поставщика | напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 50 |
| Тип дискретного входаданные поставщика | DI1...DI8 программируемый, 24 V пост. Тока ( |
| Тип дискретного выходаданные поставщика | логический выход DQ+ 0-1 кГц |
| Тип дискретных входовданные поставщика | положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) положительн |
| Тип защитыданные поставщика | тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя пр |
| Тип охлажденияданные поставщика | принуд. конвекция |
| Тип продуктаданные поставщика | привод с регулируемой частотой вращения |
| Тип пускателяданные поставщика | variable speed drive |
| Тип релейного выходаданные поставщика | задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 |
| Тип смещенияданные поставщика | нет импеданса для Modbus последовательн. |
| Формат данныхданные поставщика | 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн. |
Прочие характеристики 49
| Количество цифров. входовEF001992 | 8 |
|---|---|
| Количество цифров. выходовEF001993 | 1 |
| Количество аналог. входовEF001994 | 3 |
| Количество аналог. выходовEF001995 | 2 |
| Количество HW-интерфейсов RS-485EF003023 | 3 |
| С оптическим интерфейсомEF003028 | Нет |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Виброустойчивостьданные поставщика | 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6 |
| Время обновленияданные поставщика | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Длительность выборкиданные поставщика | 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5 мс +/- 1 ms (DI7, DI8) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход |
| Кадр передачиданные поставщика | RTU для Modbus последовательн. |
| Кол-во адресовданные поставщика | 1-247 для Modbus последовательн. |
| Количество дискретных входовданные поставщика | 10 |
| Количество дискретных выходовданные поставщика | 2 |
| Компенсация проскальзывания вала двигателяданные поставщика | может подавляться автоматически при любой нагрузке регулируем. недоступно для электродвигателей с постоянными магнитами |
| Краткое название устройстваданные поставщика | ATV930 |
| Локальная индикацияданные поставщика | локальная диагностика: 3 светодиод (mono/dual colour) состояние встроенной связи: 5 светодиод (двухцветный) состояние коммуникационного модуля: 2 светодиод (двухцветный) наличие напряжения: 1 светодио |
| Маркировкаданные поставщика | CE |
| Не содержит ртутиданные поставщика | да |
| Номер аналогового входаданные поставщика | 3 |
| Номер аналогового выходаданные поставщика | 2 |
| Номер релейного выходаданные поставщика | 3 |
| Объём охлаждающего воздухаданные поставщика | 240 м³/ч |
| Опциональная картаданные поставщика | слот A: модуль соединения для Profibus DP V1 слот A: модуль соединения для Profinet слот A: модуль соединения для DeviceNet слот A: модуль соединения для EtherCAT слот A: модуль соединения для шлейф C |
| Ошибка линеаризацииданные поставщика | AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход |
| Питаниеданные поставщика | внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В), |
| Предполагаемый линейный iscданные поставщика | 50 кА |
| Программы ускорения и замедленияданные поставщика | linear adjustable separately from 0.01...9999 s |
| Профиль кругооборотаданные поставщика | ENVEOLI1411001EN |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Режим обменаданные поставщика | полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP |
| Сертификатыданные поставщика | TÜV CSA UL REACH |
| Скорость передачиданные поставщика | 10, 100 Мбит/с для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн. |
| Совместимость входаданные поставщика | DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с |
| Способ доступаданные поставщика | ведомый Modbus TCP |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Степень загрязненияданные поставщика | 2 в соответствии с EN/IEC 61800-5-1 |
| Торможение до остановкиданные поставщика | подачей пост. тока |
| Точностьданные поставщика | +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Уровень шумаданные поставщика | 71.5 дБ в соответствии с 86/188/EEC |
| Физический интерфейсданные поставщика | 2-проводн. RS 485 для Modbus последовательн. |
| Функция защитыданные поставщика | STO (безопасное выключение крутящего момента) SIL 3 |
| Характеристики окружающей средыданные поставщика | стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3 |
| Экологическая отчетнстьданные поставщика | ENVPEP1411001EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 226 мм |
|---|---|
| ВысотаEF000040 | 673 мм |
| ГлубинаEF000049 | 274 мм |
