СЕТЕВОЙ ДРОССЕЛЬ 4MH 10A
Systeme Electric · артикул VW3A4552
Изображение может отличаться от конкретного исполнения.
Schneider Electric

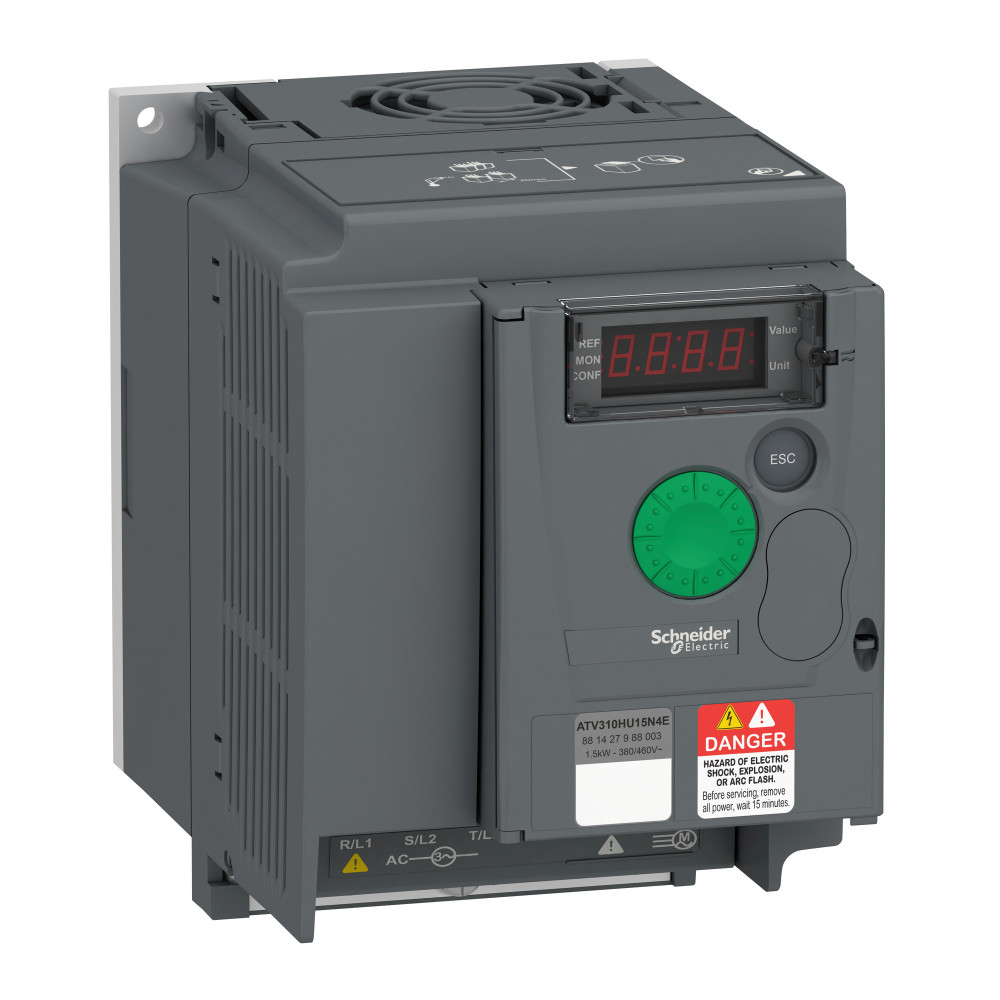

Преобраз. частоты ATV310 1,5кВт 380В 3ф
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина105 мм
Высота151 мм
Глубина143 мм
Сетевое напряжение380...460 В
Макс частота на выходе400 Гц
Макс выход при линейной нагрузке при номин выход напряж1.5 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении1.5 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
Интеллектуальные реле с дисплеем серии Zelio Logic Schneider Electric<br /> - наряжение питания - 100.240 В пер.тока<br /> - кол-во входов/выходов - 20<br /> - кол-во дискретных входов - 12<br /> - кол-во релейных выходов - 8<br /> - имеются часы реального времени<br /> - программируется с помощью Zelio Soft 2.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Относительная влажностьданные поставщика | 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3 |
| Рабочая температура окружающей средыданные поставщика | -10-55 °C без ухудшения номинальных значений 55-60 °C защитная крышка снята с верхней части привода с уменьшением номинального тока на 2,2 % на каждый дополнительный °C |
| Степень защиты ipданные поставщика | IP20 без панели-заглушки на верхней части IP41 верхний в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 56
| С блоком управленияEF001538 | Нет |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Да |
| Поддержка протокола CANEF003053 | Да |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Да |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Да |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...460 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 400 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 1.5 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Да |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Да |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 460 В |
| Номинальный выходной ток I2NEF009561 | 4.1 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Выходная частота приводаданные поставщика | 0.5-400 Гц |
| Выходное напряжениеданные поставщика | 380...460 В трехфазный |
| Линейный токданные поставщика | 5.4 А 54.1 А |
| Макс. коммутируемый токданные поставщика | 2 А в 250 В пер. ток в индуктивн. загрузка cos phi = 0.4 L/R = 7 мс для логическое реле 2 А в 30 В пост. ток в индуктивн. загрузка cos phi = 0.4 L/R = 7 мс для логическое реле 3 А в 250 В пер. ток в р |
| Макс. переходной токданные поставщика | 6.2 А для 60 с 47.3 А для 60 с |
| Минимальный коммутируемый токданные поставщика | 5 мА в 24 В пост. ток для логическое реле |
| Мощность двигателя, квтданные поставщика | 1.5 кВт |
| Мощность двигателя, л.с.данные поставщика | 2 лс |
| Непрерывный выходной токданные поставщика | 4.1 А в 4 kHz 43 А в 4 kHz |
| Номинальн. частота коммутацииданные поставщика | 4 kHz |
| номинальное напряжение сетиданные поставщика | 380...460 В - 15...10 % |
| Полная мощностьданные поставщика | 4.3 кВ·А 35.7 кВ·А |
| Протокол порта обмена даннымиданные поставщика | Modbus |
| Профиль управления асинхронным электродвигателемданные поставщика | коэффициент энергосбережения бессенсорное векторное управление |
| Разрешение по частотеданные поставщика | аналоговый вход: АЦП 10-разрядный дисплейный блок: 0,1 Гц |
| Рассеиваемая мощность, втданные поставщика | 51.82 Вт при In 588 Вт при In |
| Частота коммутацииданные поставщика | 2...12 kHz регулируем. |
| Частота сети питанияданные поставщика | 50/60 Hz +/- 5 % |
| Число фазданные поставщика | трехфазный |
| Электрическое соединениеданные поставщика | зажим, зажимная способность: 1.5...2.5 мм² (L1, L2, L3, PA/+, PB, U, V, W) |
| Электромагнитная совместимостьданные поставщика | испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: уровень 4 в соответствии с EN/IEC 61000-4-4 испытание стойкости к с электролитическому разряду - контрол |
Материалы и конструкция 2
| Допускается применение в жилых и коммерческих зонахEF007295 | Нет |
|---|---|
| Изоляцияданные поставщика | между цепями питания и управления |
Монтаж и подключение 3
| С Возможн подключения ПК-персонального компьютераEF006107 | Да |
|---|---|
| Тип подключенияданные поставщика | задаваемый ток AI1 0...20 mA 250 Ом задаваем. напряжение AI1 0...10 V 30 кОм задаваем. напряжение AI1 0...5 V 30 кОм |
| Тип разъемаданные поставщика | RJ45 (на лицевой панели) для Modbus |
Механические характеристики 5
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 1.5 кВт |
|---|---|
| Момент затяжкиданные поставщика | 0.8-1 Н-м |
| Переходная перегрузка по вращающему моментуданные поставщика | 170-200 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя |
| Тормозной моментданные поставщика | до 150 % номинального момента двигателя с тормозным резистором при высокой инерции до 70 % номинального момента двигателя без тормозного резистора |
| Ударопрочностьданные поставщика | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
Классификация и назначение 14
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Назначение продуктаданные поставщика | асинхронные электродвигатели |
| Серияданные поставщика | Easy Altivar 310 |
| Специальная область применения продуктаданные поставщика | простая машина |
| Стандартыданные поставщика | EN/IEC 61800-5-1 EN/IEC 61800-3 |
| Тип аналогового выходаданные поставщика | AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение |
| Тип дискретного входаданные поставщика | программируемый LI1...LI4 24 V 18...30 V |
| Тип дискретного выходаданные поставщика | логический выход LO+, LO- защищенный релейный выход R1A, R1B, R1C 1 переключающ. |
| Тип дискретных входовданные поставщика | отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состоя |
| Тип защитыданные поставщика | повышенное напряжение линии питания повышенное напряжение питания сверхток между выходной фазой и землей защита от перегрева короткое замыкание между фазами двигателя при обрыве фазы на входе в трехфа |
| Тип охлажденияданные поставщика | встроенный вентилятор |
| Тип продуктаданные поставщика | привод с регулируемой частотой вращения |
Прочие характеристики 34
| Количество цифров. входовEF001992 | 6 |
|---|---|
| Количество цифров. выходовEF001993 | 2 |
| Количество аналог. входовEF001994 | 3 |
| Количество аналог. выходовEF001995 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазон скоростейданные поставщика | 43831 |
| Длительность выборкиданные поставщика | 10 мс для аналоговый вход 20 мс, допуск +/- 1 ms для логический вход |
| Кадр передачиданные поставщика | RTU для Modbus |
| Кол-во адресовданные поставщика | 1-247 для Modbus |
| Количество аналоговых входовданные поставщика | 1 |
| Количество аналоговых выходовданные поставщика | 1 |
| Количество в одном комплектеданные поставщика | комплект из 1 шт. |
| Количество дискретных входовданные поставщика | 4 |
| Количество дискретных выходовданные поставщика | 2 |
| Компенсация проскальзывания вала двигателяданные поставщика | регулируем. |
| Краткое название устройстваданные поставщика | ATV310 |
| Ошибка линеаризацииданные поставщика | +/- 0,3 % от максимального значения для аналоговый вход |
| Питаниеданные поставщика | внутреннее питание для регулировочного потенциометра: 5 В (4.75-5.25 В)пост. ток, |
| Постоянная времениданные поставщика | 20 мс +/- 1 ms для изменения опорного значения |
| Предполагаемый линейный iscданные поставщика | 5 кА |
| Программы ускорения и замедленияданные поставщика | U S линейно от 0…999.9 с |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| Скорость передачиданные поставщика | 4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с |
| Служба обмена даннымиданные поставщика | регистр временного хранения считывания (03) 29 слов одиночный регистр записи (06) 29 слов составные регистры записи (16) 27 слов составные регистры чтения/записи (23) 4/4 слов идентификатор устройства |
| Степень загрязненияданные поставщика | 2 в соответствии с EN/IEC 61800-5-1 |
| Стиль сборкиданные поставщика | с радиатором |
| Торможение до остановкиданные поставщика | подачей пост. тока, |
| Уровень шумаданные поставщика | 50 дБ |
| Физический интерфейсданные поставщика | 2-проводн. RS 485 для Modbus |
| Фильтр помехданные поставщика | без фильтра помех |
| Характеристики окружающей средыданные поставщика | стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3 стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 105 мм |
|---|---|
| ВысотаEF000040 | 151 мм |
| ГлубинаEF000049 | 143 мм |
| Вес неттоданные поставщика | 1.1 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| TRANSPORTING | 2 шт. | 0.4 × 0.3 × 0.3 м | 5.253 | 0.036 |
-
TRANSPORTING
- В упаковке
- 2 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 5.253
- Объём, м³
- 0.036
- EAN / GTIN
