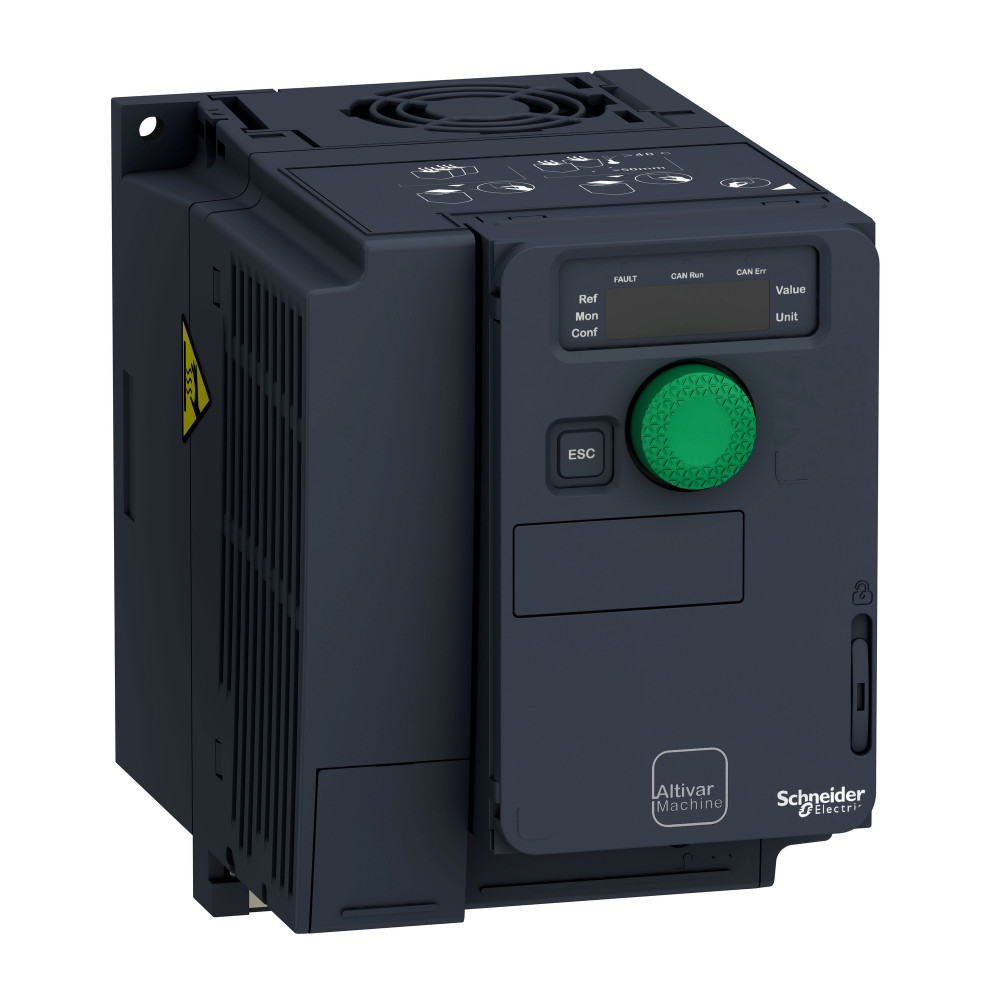

ПРЕОБР ЧАСТОТЫ ATV320 КОМПАКТНОЕ ИСПОЛНЕНИЕ 0.75 КВТ 500В 3Ф
ИсточникКаталог Systeme Electric
КлассификацияEC001857
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина105 мм
Высота142 мм
Глубина158 мм
Сетевое напряжение380...500 В
Макс частота на выходе599 Гц
Макс выход при линейной нагрузке при номин выход напряж0.75 кВт
Макс. выход при квадратичной нагрузке при номин. выход. напряжении0.75 кВт
Относительная симметрия сети, допуски по напряжению10 %
Описание и назначение
ПРЕОБР ЧАСТОТЫ ATV320 КОМПАКТНОЕ ИСПОЛНЕНИЕ 0.75 КВТ 500В 3Ф.Label:Altivar Machine ATV320-серия продукта:Altivar Machine ATV320-тип охлаждения:вентилятор-число фаз сети:3 фазы-предполагаемый линейный Isc:5 кА-тип продукта или компонента:привод с регулируемой частотой вращения-профиль управления асинхронным электродвигателем:flux vector control without sensor - Energy Saving,отношение напряжения/частоты - энергосбережение, квадратичная функция U/f,отношение напряжения/частоты, 5 точки,управление вектором потока без датчика, стандартный,отношение напряжения/частоты, 2 точки-профиль управления синхронным двигателем:векторное управление без датчика-выходная частота привода:0.1-599 Гц-номинальн. частота коммутации:4 kHz-протокол порта обмена данными:Modbus,CANopen-специальная область применения продукта:комплексные установки-краткое название устройства:ATV320-форма привода :compact-назначение продукта:синхронные двигатели,асинхронные электродвигатели-фильтр помех:Класс C2 с интегрированным фильтром ЭМС-Range Presentation:Преобразователи частоты серии Altivar Machine ATV320 разработаны для улучшения характеристик машин, повышения их производительности и уменьшения стоимости их эксплуатации-Range Benefits:Два конструктивных исполнения: "книжное" и компактное
для встраивания в шкафы любых типов
Передовые коммуникационные возможности Altivar Machine обеспечивают его работу в широко распространенных структурах автоматизации. Интерфейсы CANopen и Modbus RTU являются встроенными. Дополнительно доступны модули
коммуникации: Ethernet, Modbus TCP, EtherNet/IP, Profinet, EtherCAT,Serial, CANOpen (daisy chain), ProfibusDP
Защищенная конструкция
Все печатные платы имеют покрытие, соответствующее МЭК 60721-3-3 класса 3С3 для работы в агрессивной среде, например при температуре до 60°C без необходимости дополнительного охлаждения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Степень защиты (NEMA)EF011959 | 1 |
| Рабочая температура окружающей средыданные поставщика | -10-60 °C -10-50 °C без ухудшения номинальных значений 50-60 °C с понижающим коэффициентом |
| Степень защиты nemaданные поставщика | NEMA 1 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -25-70 °C |
Электрические и световые параметры 53
| С блоком управленияEF001538 | Нет |
|---|---|
| Поддержка протокола LONEF003017 | Да |
| Поддержка протокола TCP или IPEF003050 | Да |
| Поддержка протокола ASIEF003051 | Да |
| Поддержка протокола PROFIBUSEF003052 | Нет |
| Поддержка протокола CANEF003053 | Нет |
| Поддержка протокола INTERBUSEF003054 | Да |
| Поддержка протокола KNXEF003055 | Да |
| Поддержка протокола MODBUSEF003057 | Нет |
| Поддержка протокола Data-HighwayEF003058 | Да |
| Поддержка протокола DeviceNetEF003059 | Нет |
| Поддержка протокола SUCONETEF003060 | Да |
| Поддержка протокола других шинных системEF003062 | Нет |
| Поддержка протокола SERCOSEF006657 | Да |
| Поддержка протокола INTERBUS-SafetyEF006662 | Да |
| Сетевое напряжениеEF006780 | 380...500 В |
| Частота сетиEF006783 | 50/60 Гц |
| Возможно управление в 4-х квадрантахEF006803 | Нет |
| Количество выход фазEF006998 | 3 |
| Количество вход фазEF007117 | 3 |
| С встроенными тормозными сопротивлениямиEF007293 | Да |
| Макс частота на выходеEF007350 | 599 Гц |
| Макс. выход при квадратичной нагрузке при номин. выход. напряженииEF007366 | 0.75 кВт |
| Относительная симметрия сети, допуски по напряжениюEF007453 | 10 % |
| Относительная симметрия сети, допуски по частотеEF007454 | 5 % |
| Поддержка протокола DeviceNet SafetyEF007520 | Да |
| Поддержка протокола EtherNet или IPEF007521 | Нет |
| Поддержка протокола Foundation FieldbusEF007522 | Да |
| Поддержка протокола PROFINET CBAEF007524 | Да |
| Поддержка протокола PROFINET IOEF007525 | Нет |
| Поддержка протокола PROFIsafeEF007526 | Да |
| Поддержка протокола SafetyBUS pEF007527 | Да |
| Макс. выходное напряжениеEF009560 | 500 В |
| Номинальный выходной ток I2NEF009561 | 2.3 А |
| Поддержка протокола для BACnetEF011944 | Да |
| Категория перенапряженияданные поставщика | III |
| Линейный токданные поставщика | 3.6 А в 380 В (тяжелые условия) 2.8 А в 500 В (тяжелые условия) |
| Макс. коммутируемый токданные поставщика | релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1A, R1B, R1C в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1A, R1B, |
| Минимальный коммутируемый токданные поставщика | релейный выход R1A, R1B, R1C, R2A, R2C: 5 мА в 24 В пост. ток |
| Мощность двигателя, квтданные поставщика | 0.75 кВт для тяжелые условия |
| Номинальн. частота коммутацииданные поставщика | 4 kHz |
| Номинальная выходная мощностьданные поставщика | 0.75 кВт |
| Номинальное напряжение питанияданные поставщика | 380...500 В |
| номинальное напряжение сетиданные поставщика | 380...500 В - 15...10 % |
| Номинальный выходной токданные поставщика | 2.3 А |
| Полная мощностьданные поставщика | 2.4 кВ·А в 500 В (тяжелые условия) |
| Протокол порта обмена даннымиданные поставщика | Modbus последовательн. CANopen |
| Профиль управления асинхронным электродвигателемданные поставщика | отношение напряжения/частоты, 5 точки управление вектором потока без датчика, стандартный отношение напряжения/частоты - энергосбережение, квадратичная функция U/f flux vector control without sensor - |
| Профиль управления синхронным двигателемданные поставщика | векторное управление без датчика |
| Рассеиваемая мощность, втданные поставщика | вентилятор: 32.0 Вт в 380 В, частота переключения 4 kHz |
| Частота коммутацииданные поставщика | 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
| Частота сетиданные поставщика | 50...60 Гц в единицах производителя |
| Электромагнитная совместимостьданные поставщика | испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосп |
Материалы и конструкция 4
| Допускается применение в жилых и коммерческих зонахEF007295 | Да |
|---|---|
| Исполнениеданные поставщика | стандартное исполнение |
| Исполнение монтажаданные поставщика | для монтажа на стену |
| Материал корпусаданные поставщика | пластиковый |
Монтаж и подключение 2
| С Возможн подключения ПК-персонального компьютераEF006107 | Нет |
|---|---|
| Тип подключенияданные поставщика | AI1 напряжение: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI2 напряжение биполярного источника: +/- 10 V пост. ток, полное сопротивление: 30 кОм, разрешение 10 бит AI3 ток: 0 |
Механические характеристики 2
| Макс выход при линейной нагрузке при номин выход напряжEF007364 | 0.75 кВт |
|---|---|
| Переходная перегрузка по вращающему моментуданные поставщика | 170-200 % номинального крутящего момента двигателя |
Классификация и назначение 12
| Тип преобразователяEF006978 | U-Преобразователь напряжения |
|---|---|
| Допускается применение в пром зонеEF007294 | Нет |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | Altivar Machine ATV320 |
| Специальная область применения продуктаданные поставщика | комплексные установки |
| Тип аналогового выходаданные поставщика | ток, задаваемый программным способом AQ1: 0...20 mA полное сопротивление 800 Ом, разрешение 10 бит напряжение, задаваемое программным способом AQ1: 0...10 V пост. ток полное сопротивление 470 Ом, разр |
| Тип дискретного входаданные поставщика | STO безопасное выключение крутящего момента, 24 V пост. Тока, полное сопротивление: 1.5 кОм DI1…DI6 логические входы, 24 V пост. Тока (30 V) DI5 программируемый в качестве импульсного входа: 0-30 кГц, |
| Тип дискретного выходаданные поставщика | открытый коллектор DQ+ 0-1 кГц 30 В пост. ток 100 мА открытый коллектор DQ- 0-1 кГц 30 В пост. ток 100 мА |
| Тип дискретных входовданные поставщика | положительная логика (источник) отрицательная логика («приемник») |
| Тип защитыданные поставщика | исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод |
| Тип продуктаданные поставщика | привод с регулируемой частотой вращения |
| Тип релейного выходаданные поставщика | задаваем. релейная логика R1A 1 Н.О. электрическая износостойкость 100000 циклы задаваем. релейная логика R1B 1 Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R1C задаваем. |
Прочие характеристики 115
| Количество цифров. входовEF001992 | 6 |
|---|---|
| Количество цифров. выходовEF001993 | 1 |
| Количество аналог. входовEF001994 | 3 |
| Количество аналог. выходовEF001995 | 1 |
| Количество HW-интерфейсов Industrial EthernetEF003020 | 1 |
| Количество HW-интерфейсов RS-485EF003023 | 1 |
| Количество других HW-интерфейсовEF003027 | 1 |
| С оптическим интерфейсомEF003028 | Да |
| Поддержка AS-Interface Safety at WorkEF007519 | Да |
| 1 phase low current possibleданные поставщика | false |
| 4 quadrant operation possibleданные поставщика | true |
| Ambient air transport temperatureданные поставщика | -25-70 °C |
| Application in domestic and commercial area permittedданные поставщика | false |
| Application in industrial area permittedданные поставщика | true |
| Base load current at high overloadданные поставщика | 7.1 А |
| Brake chopper integratedданные поставщика | true |
| Capacity of dc linkданные поставщика | 195 мкФ |
| Computer portданные поставщика | true |
| Design of frequency changerданные поставщика | U converter |
| Emc limit value (complied)данные поставщика | true |
| Encoder protocolданные поставщика | RS 422 |
| Environmental class (during operation)данные поставщика | class 3C3 according to IEC 60721-3-3 class 3S2 according to IEC 60721-3-3 |
| Environmental class (during storage)данные поставщика | class 1C3 according to EN 60721-3 class 1S2 according to EN 60721-3 |
| Environmental class (during transport)данные поставщика | class 2C3 according to EN 60721-3 class 2S1 according to EN 60721-3 |
| Maximum acceleration under shock impact (during operation)данные поставщика | 150 m/s² at 11 ms |
| Maximum acceleration under shock load (during storage)данные поставщика | 150 m/s² at 11 ms |
| Maximum acceleration under shock load (during transport)данные поставщика | 150 m/s² at 11 ms |
| Maximum acceleration under vibrational stress (during operation)данные поставщика | 10 m/s² at 13...200 Hz |
| Maximum acceleration under vibratory load (during storage)данные поставщика | 10 m/s² at 13...200 Hz |
| Maximum acceleration under vibratory load (during transport)данные поставщика | 10 m/s² at 13...200 Hz |
| Maximum associated fuse ratingданные поставщика | 8 А |
| Maximum deflection under vibratory load (during operation)данные поставщика | 1.5 mm at 2...13 Hz |
| Maximum deflection under vibratory load (during storage)данные поставщика | 3.5 mm at 2...13 Hz |
| Maximum deflection under vibratory load (during transport)данные поставщика | 3.5 mm at 2...13 Hz |
| Maximum output frequencyданные поставщика | 0.599 кГц |
| Maximum output voltageданные поставщика | 500 В |
| Number of hw interfaces industrial ethernetданные поставщика | 0 |
| Number of hw interfaces otherданные поставщика | 1 |
| Number of hw interfaces parallelданные поставщика | 0 |
| Number of hw interfaces profinetданные поставщика | 0 |
| Number of hw interfaces serial rs232данные поставщика | 0 |
| Number of hw interfaces serial rs422данные поставщика | 0 |
| Number of hw interfaces serial rs485данные поставщика | 1 |
| Number of hw interfaces serial ttyданные поставщика | 0 |
| Number of hw interfaces usbданные поставщика | 0 |
| Number of input phasesданные поставщика | 3 |
| Number of inputs, bidirectional, not potential-freeданные поставщика | 0 |
| Number of inputs, potential-freeданные поставщика | 0 |
| Number of output phasesданные поставщика | 3 |
| Operating element presentданные поставщика | true |
| Optical interface presentданные поставщика | false |
| Permitted relative humidity (during operation)данные поставщика | class 3K5 according to EN 60721-3 |
| Permitted relative humidity (during storage)данные поставщика | class 1K5 according to EN 60721-3 |
| Permitted relative humidity (during transport)данные поставщика | class 2K5 according to EN 60721-3 |
| Power loss per device current dependentданные поставщика | 32 Вт |
| Power loss static current independentданные поставщика | 32 Вт |
| Relative symmetric mains voltage toleranceданные поставщика | 0.1 |
| Relative symmetric network frequency toleranceданные поставщика | 0.05 |
| Supporting protocol for as-interface safety at workданные поставщика | false |
| Supporting protocol for asiданные поставщика | false |
| Supporting protocol for bacnetданные поставщика | false |
| Supporting protocol for canданные поставщика | true |
| Supporting protocol for data-highwayданные поставщика | false |
| Supporting protocol for devicenetданные поставщика | true |
| Supporting protocol for devicenet safetyданные поставщика | false |
| Supporting protocol for ethernet/ipданные поставщика | true |
| Supporting protocol for foundation fieldbusданные поставщика | false |
| Supporting protocol for interbusданные поставщика | false |
| Supporting protocol for interbus-safetyданные поставщика | false |
| Supporting protocol for knxданные поставщика | false |
| Supporting protocol for lonданные поставщика | false |
| Supporting protocol for modbusданные поставщика | true |
| Supporting protocol for other bus systemsданные поставщика | true |
| Supporting protocol for profibusданные поставщика | true |
| Supporting protocol for profinet cbaданные поставщика | false |
| Supporting protocol for profinet ioданные поставщика | true |
| Supporting protocol for profisafeданные поставщика | false |
| Supporting protocol for safetybus pданные поставщика | false |
| Supporting protocol for sercosданные поставщика | false |
| Supporting protocol for suconetданные поставщика | false |
| Supporting protocol for tcp/ipданные поставщика | true |
| With safety function safe brake management (sbc/sbt)данные поставщика | false |
| With safety function safe direction (sdi)данные поставщика | false |
| With safety function safe operating stop (sos)данные поставщика | false |
| With safety function safe position (sp)данные поставщика | false |
| With safety function safe programmable logicданные поставщика | false |
| With safety function safe speed monitor (ssm)данные поставщика | false |
| With safety function safe stop 1 (ss1)данные поставщика | true |
| With safety function safe torque off (sto)данные поставщика | true |
| With safety function safely limited position (slp)данные поставщика | false |
| With safety function safely limited speed (sls)данные поставщика | true |
| With sft fct safe stop 2 (ss2)данные поставщика | false |
| Время обновленияданные поставщика | логический вход (DI1…DI4): 8 ms релейный выход (R1A, R1B, R1C): 2 ms релейный выход (R2A, R2C): 2 ms |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Длительность выборкиданные поставщика | 2 мс (AI1, AI2, AI3) - аналоговый вход 2 мс (AQ1) - аналоговый выход |
| Количество аналоговых входовданные поставщика | 3 |
| Количество аналоговых выходовданные поставщика | 1 |
| Количество дискретных входовданные поставщика | 7 |
| Количество дискретных выходовданные поставщика | 3 |
| Компенсация проскальзывания вала двигателяданные поставщика | автоматически при любой нагрузке регулируемый 0...300 % недоступно в режиме преобразования напряжение/частота (2 или 5 точек) |
| Контур регулированияданные поставщика | настраиваемый ПИД-регулятор |
| Маркировкаданные поставщика | CE ATEX UL CSA EAC RCM |
| Объём охлаждающего воздухаданные поставщика | 18 м³/ч |
| Опциональная картаданные поставщика | модуль соединения, CANopen модуль соединения, EtherCAT модуль соединения, Profibus DP V1 модуль соединения, Profinet модуль соединения, Ethernet Powerlink модуль соединения, Ethernet/IP модуль соедине |
| Ошибка линеаризацииданные поставщика | AI1, AI2, AI3: +/- 0,2...0,5 % от максимального значения для аналоговый вход AQ1: +/- 0,3 % для аналоговый выход |
| Предполагаемый линейный iscданные поставщика | 5 кА |
| Программы ускорения и замедленияданные поставщика | линейный U S CUS переключение реле защиты от разгона acceleration/deceleration ramp adaptation acceleration/deceleration automatic stop with DC injection |
| Рабочее положениеданные поставщика | вертикальный +/- 10 градусов |
| Сертификатыданные поставщика | CE ATEX NOM ГОСТ EAC RCM KC REACH |
| Способ доступаданные поставщика | ведомый CANopen |
| Степень загрязненияданные поставщика | 2 |
| Торможение до остановкиданные поставщика | подачей пост. тока |
| Точностьданные поставщика | +/- 0.7 % AI1, AI2, AI3 для температуры -10...60 °C аналоговый вход +/- 0,5 % AI1, AI2, AI3 для температуры 25 °C аналоговый вход +/- 1 % AQ1 для температуры 25 °C аналоговый выход +/- 2 % AQ1 для тем |
| Точность скоростьданные поставщика | +/- 10 % номинального проскальзывания 0,2 Tn ... Tn |
| Фильтр помехданные поставщика | Класс C2 с интегрированным фильтром ЭМС |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 105 мм |
|---|---|
| ВысотаEF000040 | 142 мм |
| ГлубинаEF000049 | 158 мм |
| Вес неттоданные поставщика | 1.2 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.185 × 0.19 × 0.18 м | 1.664 | 0.006327 | |
| Контейнер | 30 шт. | 0.8 × 0.6 × 0.75 м | 63.49 | 0.36 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.185 × 0.19 × 0.18 м
- Вес, кг
- 1.664
- Объём, м³
- 0.006327
- EAN / GTIN
-
Контейнер
- В упаковке
- 30 шт.
- Габариты
- 0.8 × 0.6 × 0.75 м
- Вес, кг
- 63.49
- Объём, м³
- 0.36
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 20; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 10
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
КОНТАКТОР.3Р,9A,НО+НЗ,24V50ГЦ.
Systeme Electric · артикул LC1D09B7
КОНТАКТОР.3Р,9A,НО+НЗ,24V-,ОГРАН.
Systeme Electric · артикул LC1D09BD
КОНТАКТОР.3Р,9A,НО+НЗ,48V50ГЦ.
Systeme Electric · артикул LC1D09E7
КОНТАКТОР.3Р,9A,НО+НЗ,48V-,ОГРАН.
Systeme Electric · артикул LC1D09ED
КОНТАКТОР.3Р,9A,НО+НЗ,110V50ГЦ.
Systeme Electric · артикул LC1D09F7
Показать остальные 4
КОНТАКТОР.3Р,9A,НО+НЗ,115V50ГЦ.
Systeme Electric · артикул LC1D09FE7
КОНТАКТОР.3Р,9A,НО+НЗ,220V50ГЦ.
Systeme Electric · артикул LC1D09M7
КОНТАКТОР D 3Р,9 A,НО+НЗ,230V 50/60 ГЦ,ЗАЖИМ ПОД ВИНТ,
Systeme Electric · артикул LC1D09P7
КОНТАКТОР.3Р,9A,НО+НЗ,400V50ГЦ.
Systeme Electric · артикул LC1D09V7
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
